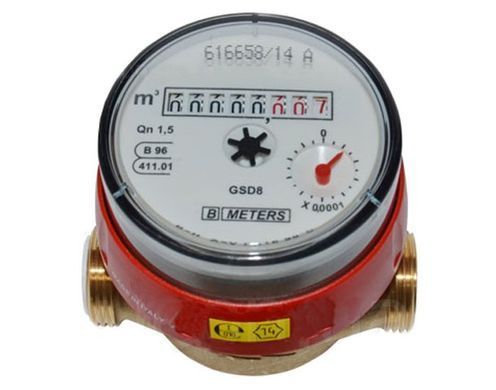

Лічильник гарячої води BMeters GSD8 1/2 "короткий Ду 15

Лічильник гарячої & nbsp; води BMeters GSD8 це однострйний вимірювач з сухим набором і прямим зчитуванням по 8-ми числовому ролику в 1 індекс. Також, ця модель оснащена & nbsp; кільцем проти шахрайства та обертається кришкою на 360 & deg ;. Доступні розміри DN15 - 1/2 "і DN20 3/4" для холодної води від 0 & deg; до 50 & deg; C і гарячої води від 30 & deg; до 90 & deg; C. & nbsp; За конструкцією в лічильнику йде магнітна передача.

Затверджено відповідно до MID 2004/22 / CE до діапазону R100-H / R50-V.
ISO 4064 і OIML R49.

Опис лічильника:

- Принцип дії лічильника заснований на перетворенні числа обертів тангенциальной турбіни, обертається під дією потоку води, що проходить через лічильник, в показник механічного рахункового пристрою.

- Лічильник складається з корпусу з різьбовими штуцерами для підключення до трубопроводу, тангенциальной турбіни, магнітної муфти і лічильного механізму з редуктором і інформаційним табло.

- Вода, що надходить в вимірювальну порожнину лічильника через гратчастий фільтр, обертає турбіну, число обертів якої пропорційно обсягу води, що протікає через лічильник. На осі турбіни закріплена провідна частина магнітної муфти, яка передає оберти турбіни відомою частини муфти, є складовою частиною лічильного механізму. Вимірювальна порожнину і порожнину, в якій розміщений розрахунковий механізм, герметично розділені.

- & nbsp; Редуктор розрахункового механізму перетворює число обертів тангенциальной турбіни в показник рахункового пристрою, виражений в одиницях об'єму.

- Табло складається з восьми роликів, які відраховують обсяг спожитої води в кубічних метрах, і одного стрілочного покажчика, який вважає обсяг спожитої води в частках кубічного метра. на шкалі лічильного пристрою розміщені елемент обертається (& laquo; зірочка), який використовується для оптичного зняття показів лічильника при його перевірки та випробувань.
