Чавунний Затвор Баттерфляй TIS D106: Переваги та Застосування

Виріб	затвор "Баттерфляй"
Бренд	T.I.S.
Матеріал корпусу	чавун
Матеріал диску	нержавіюча сталь
Ущільнення	резина (EPDM)
Номінальний прохід, Ду (Dn)	40
Будівельна довжина, мм	33 мм
Номінальний тиск Ру/PN	16 кгс/см²
Максимальна температура	+130°C
Затвір для перекриття	вода, повітря
Тип штока	квадратний
Керування затвором	з ручкою
Приєднання	міжфланцеве
Країна реєстрації бренду	Італія
Модель	D106

Головна

Каталог

Трубопровідна, запірна арматура

Затвори Баттерфляй

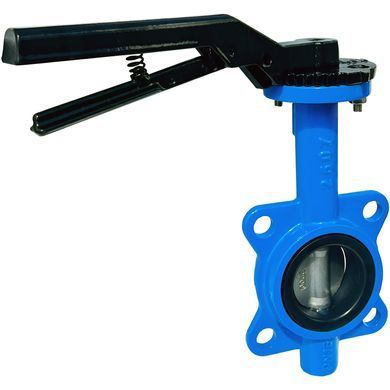

Затвор Баттерфляй D106 з нержавіючим диском (EPDM) T.I.S. Ду 40

Артикул 349333

Найкраща ціна!

Залишити відгук

2 605.01 грн
з ПДВ

Номінальний прохід, Ду (Dn)

40 50 65 80 100 125 150 200 250 300 350 400 450 500 600

Керування затвором

з ручкою з редуктором

Все, Що Вам Потрібно Знати про Чавунні Затвори "Баттерфляй" TIS з Нержавіючим Диском

Чавунні затвори "Баттерфляй" TIS з нержавіючим диском є ключовими компонентами в системах водопостачання, опалення та кондиціювання. Ці затвори відіграють важливу роль у керуванні потоками рідин, забезпечуючи ефективність та надійність у різноманітних умовах експлуатації.

Зверніть увагу, до цього товару додано Файли та Таблиці, такі як:

Файли

Технічний паспорт

Таблиці

Розміри виробів

Основні Характеристики

Модель: Чавунний затвор "Баттерфляй" TIS D106
Діаметр (Ду): 40-600
Робочий тиск (Ру): 16

Принцип Роботи

Затвор "Баттерфляй" працює на принципі повороту диска всередині корпусу, що дозволяє регулювати потік рідини. Завдяки своїй конструкції, він може швидко перекривати або регулювати потік, що робить його ідеальним для використання в системах водопостачання та опалення.

Переваги

Простота Конструкції: Затвори "Баттерфляй" мають мінімалістичну конструкцію, що забезпечує легкість у використанні та обслуговуванні.
Економія Простору: Через свої компактні розміри, вони ідеально підходять для систем з обмеженим простором.
Мультифункціональність: Придатні для використання з холодною та гарячою водою, ідеальні для систем кондиціювання та опалення.
Довговічність: Чавунний корпус і нержавіючий диск забезпечують високу стійкість до корозії та довгий термін служби.

Застосування

Затвори "Баттерфляй" широко використовуються у промисловості та комунальних службах. Вони ефективні для:

Систем Опалення: Регулювання температури та потоку води.
Систем Водопостачання: Контроль над потоком води, запобігання витоків.
Систем Кондиціювання: Ефективне керування потоками охолодженої та нагрітої води.

Обслуговування та Ремонт

Завдяки простій конструкції, затвори "Баттерфляй" легко обслуговуються та ремонтуються. Це забезпечує низькі експлуатаційні витрати та мінімізує час простою в системах.

Вибір Приводу

Для затворів "Баттерфляй" можна вибрати різні типи приводів:

Електроприводи з конденсаторним поверненням: Для автоматичного повернення у вихідне положення при відключенні живлення.
Електроприводи без конденсаторного повернення: Для постійного контролю над положенням диска.

Де Купити

Компанія ТОВ "БОЙЛЕР.УА" пропонує високоякісні міжфланцеві затвори "Баттерфляй" безпосередньо від виробника, забезпечуючи надійність та довговічність продукту.

Також, для монтажу вашої системи, ви можете вибрати у нас в асортименті: фланці, труби, ущільнювальні прокладки, болти, гайки, шайби, електроприводи, та багато іншого.

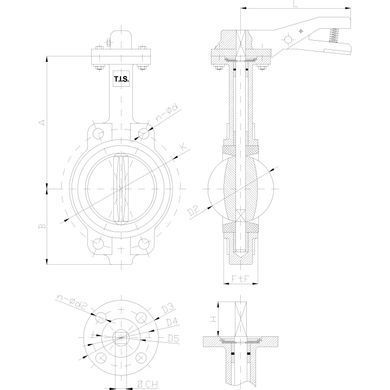

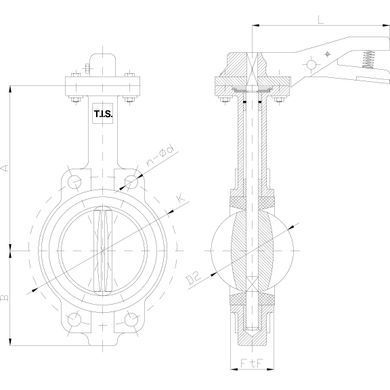

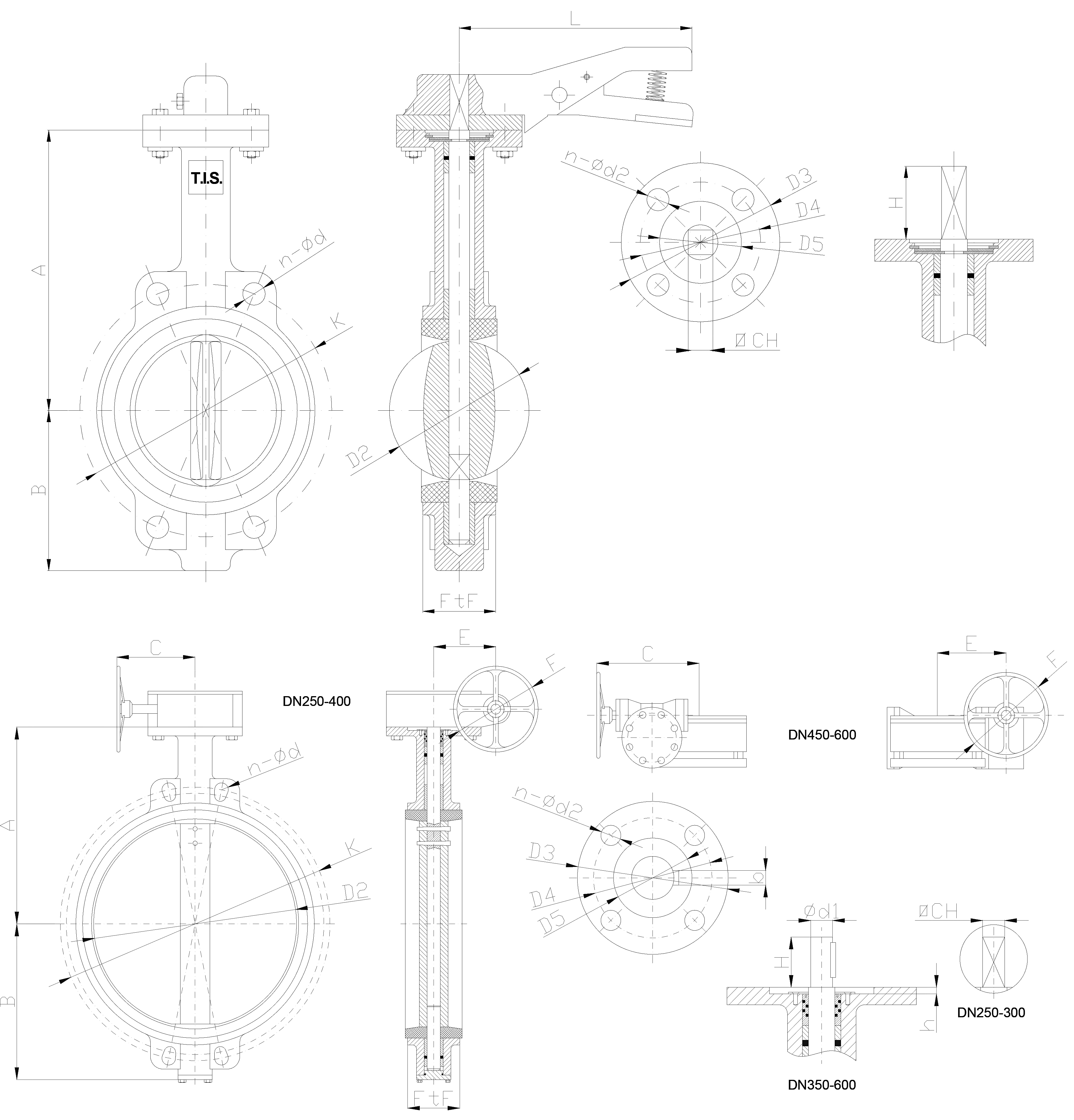

Таблиця розмірів виробів:

DN	К	n-ød	D2	D3	D4	D5	n-ød2	h	СН	ød1	b	Н	А	В	L	C	E	F	FtF	Вага, кг	DN
40	110	4-19	43	65	50	35	4-7	3	11	-	-	32	140	70	221	-	-	-	33	2.6	40
50	125	4-19	53	90	70	50	4-9	4	11	-	-	32	161	80	260	-	-	-	43	3.4	50
65	145	4-19	65	90	70	50	4-9	4	11	-	-	32	175	89	260	-	-	-	46	3.9	65
80	160	8-19	79	90	70	50	4-9	4	11	-	-	32	181	95	260	-	-	-	46	4.3	80
100	180	8-19	105	90	70	50	4-9	4	14	-	-	35	200	114	260	-	-	-	52	6.6	100
125	210	8-19	124	90	70	50	4-9	4	14	-	-	35	213	127	260	-	-	-	56	7.7	125
150	240	8-23	156	90	70	50	4-9	4	14	-	-	35	226	140	260	-	-	-	56	9.8	150
200	295	12-23	203	125	102	70	4-12	4	17	-	-	40	260	175	355	-	-	-	60	14	200
250	355	12-28	250	125	102	70	4-12	4	22	-	-	40	292	220	-	207	66	280	68	30.5	250
300	410	12-28	301	140	102	70	4-12	4	22	-	-	45	337	255	-	195	77	280	78	41.5	300
350	470	16-28	333	150	125	85	4-14	4	-	28	8	52	368	267	-	195	77	280	78	64	350
400	525	16-31	389	197	140	100	4-18	5	-	36	10	52	400	298	-	280	120	380	102	74	400
450	585	20-31	440	197	140	100	4-18	5	-	42	12	52	422	317	-	255	174	285	114	124	450
500	650	20-34	491	197	140	100	4-18	5	-	42	12	65	480	361	-	255	174	285	127	149	500
600	770	20-37	592	276	165	130	4-22	5	-	50	16	70	562	447	-	280	212	285	154	266	600
