Чавунні Затвори Баттерфляй TIS D104: Технічні Характеристики та Застосування

Виріб	затвор "Баттерфляй"
Бренд	T.I.S.
Матеріал корпусу	чавун
Матеріал диску	чавун
Ущільнення	резина (EPDM)
Номінальний прохід, Ду (Dn)	40
Будівельна довжина, мм	33 мм
Номінальний тиск Ру/PN	16 кгс/см²
Максимальна температура	+130°C
Затвір для перекриття	вода, повітря
Тип штока	квадратний
Керування затвором	з ручкою
Приєднання	міжфланцеве
Країна реєстрації бренду	Італія
Модель	D104

Головна

Каталог

Трубопровідна, запірна арматура

Затвори Баттерфляй

Затвор Баттерфляй D104 з чавунним диском (EPDM) T.I.S. Ду 40

Артикул 349318

Найкраща ціна!

Залишити відгук

1 907.63 грн
з ПДВ

Номінальний прохід, Ду (Dn)

40 50 65 80 100 125 150 200 250 300 350 400 450 500 600

Керування затвором

з ручкою з редуктором

Огляд Чавунного Затвору Батерфляй TIS D104

Вступ

Вибір запірної арматури - це важливий аспект у сфері сантехнічного обладнання, який вимагає детального розуміння характеристик і особливостей різних типів затворів. Чавунний затвор батерфляй TIS D104 є одним з передових рішень на ринку, що поєднує в собі надійність, довговічність і високу функціональність.

Зверніть увагу, до цього товару додано Файли та Таблиці, такі як:

Файли

Технічний паспорт

Таблиці

Розміри виробів

Конструкція та Особливості

Цей затвор виконаний з високоякісного чавуну, що забезпечує його міцність та стійкість до корозії. Він має міжфланцеве приєднання, що робить його легким у встановленні і обслуговуванні. Диск затвору може бути виконаний як з нікельованого чавуну, так і з нержавіючої сталі, забезпечуючи додаткову адаптивність до різних робочих середовищ.

Технічні Характеристики

Корпус: Чавун
Диск: Чавун нікельований або нержавіюча сталь
Управління: Важіль
Ущільнення: EPDM
Тип приєднання: Міжфланцевий

Експлуатаційні Параметри

Максимальний тиск: 1,6 МПа
Температура робочого середовища: до +120 °C
Робоче середовище: Вода, нафтопродукти та інші нейтральні матеріали

Переваги Чавунного Затвору Батерфляй TIS

Довговічність і Надійність: Високоякісний чавун забезпечує тривалий термін служби.
Універсальність: Підходить для використання з різними типами рідин.
Легкість Установки: Міжфланцеве приєднання спрощує монтаж.
Висока Ефективність: Забезпечує герметичне закриття потоку.

Застосування

Чавунний затвор батерфляй TIS D104 ідеально підходить для використання у водопостачанні, системах опалення, а також у хімічній та нафтопереробній промисловості. Його можна застосовувати в будь-яких умовах, де потрібен надійний контроль потоку рідин.

Висновок

Чавунний затвор батерфляй TIS D104 - це вибір професіоналів, які цінують надійність, довговічність і універсальність у запірній арматурі. Наша компанія забезпечує високу якість обладнання, підтверджену документально, і готова надати комплексні рішення для вашого бізнесу.

Також, для монтажу вашої системи, ви можете вибрати у нас в асортименті: фланці, труби, ущільнювальні прокладки, болти, гайки, шайби, електроприводи, та багато іншого.

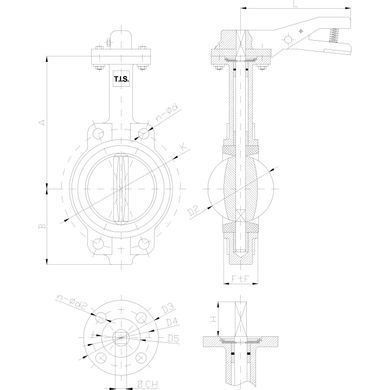

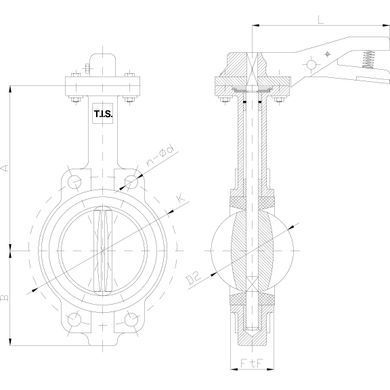

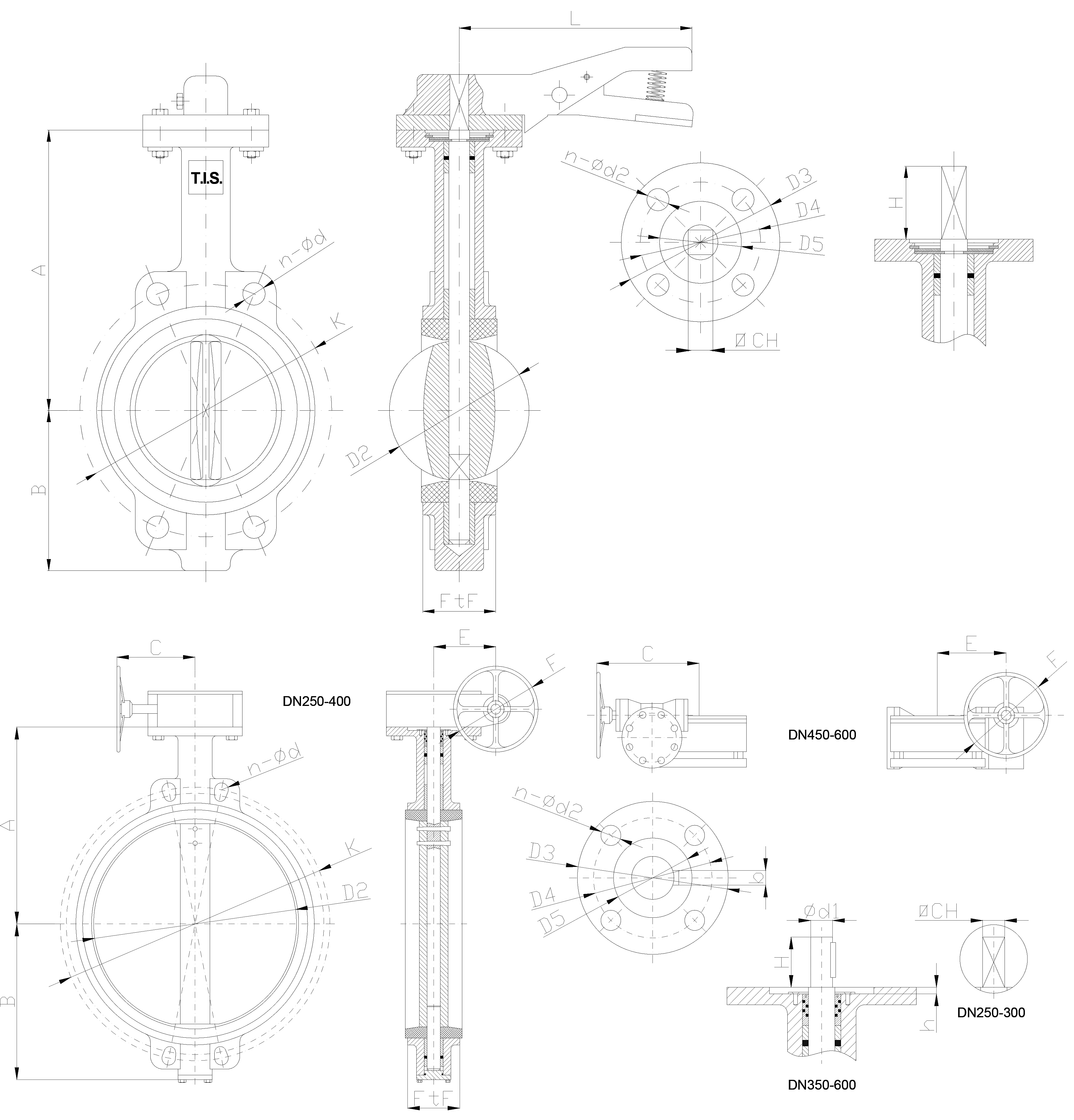

Таблиця розмірів виробів:

DN	К	n-ød	D2	D3	D4	D5	n-ød2	h	СН	ød1	b	Н	А	В	L	C	E	F	FtF	Вага, кг	DN
40	110	4-19	43	65	50	35	4-7	3	11	-	-	32	140	70	221	-	-	-	33	2.6	40
50	125	4-19	53	90	70	50	4-9	4	11	-	-	32	161	80	260	-	-	-	43	3.4	50
65	145	4-19	65	90	70	50	4-9	4	11	-	-	32	175	89	260	-	-	-	46	3.9	65
80	160	8-19	79	90	70	50	4-9	4	11	-	-	32	181	95	260	-	-	-	46	4.3	80
100	180	8-19	105	90	70	50	4-9	4	14	-	-	35	200	114	260	-	-	-	52	6.6	100
125	210	8-19	124	90	70	50	4-9	4	14	-	-	35	213	127	260	-	-	-	56	7.7	125
150	240	8-23	156	90	70	50	4-9	4	14	-	-	35	226	140	260	-	-	-	56	9.8	150
200	295	12-23	203	125	102	70	4-12	4	17	-	-	40	260	175	355	-	-	-	60	14	200
250	355	12-28	250	125	102	70	4-12	4	22	-	-	40	292	220	-	207	66	280	68	30.5	250
300	410	12-28	301	140	102	70	4-12	4	22	-	-	45	337	255	-	195	77	280	78	41.5	300
350	470	16-28	333	150	125	85	4-14	4	-	28	8	52	368	267	-	195	77	280	78	64	350
400	525	16-31	389	197	140	100	4-18	5	-	36	10	52	400	298	-	280	120	380	102	74	400
450	585	20-31	440	197	140	100	4-18	5	-	42	12	52	422	317	-	255	174	285	114	124	450
500	650	20-34	491	197	140	100	4-18	5	-	42	12	65	480	361	-	255	174	285	127	149	500
600	770	20-37	592	276	165	130	4-22	5	-	50	16	70	562	447	-	280	212	285	154	266	600
