Повний посібник з вибору та експлуатації редуктора для затвора 2103/2109 "Баттерфляй" Genebre 5975/5976

Вступ

У сучасних промислових та комунальних системах контролю потоку велике значення має надійність та ефективність обладнання. Затвори "Баттерфляй" Genebre 2103/2109 є ключовим елементом в системах трубопроводу, дозволяючи регулювати потік рідини або газу. Для оптимізації їх роботи та подовження терміну служби використовуються редуктори. Ця стаття присвячена редуктору для затвора "Баттерфляй" Genebre 5975/5976, його характеристикам, встановленню, експлуатації та обслуговуванню.

Огляд редуктора Genebre 5975/5976

Редуктор для затвора "Баттерфляй" Genebre 5975/5976 призначений для підвищення точності регулювання потоку та зменшення зусилля, необхідного для управління затвором. Він виконаний з високоякісного чавуну з захисним покриттям, що забезпечує довговічність та стійкість до корозії.

Технічні характеристики

• Матеріал корпусу: Чавун з малярським покриттям
• Матеріал ущільнювальних кілець: NBR
• Максимальний крутний момент: Залежить від моделі, варіюється від 300 до 2000 Нм
• Коефіцієнт передачі: Від 24:1 до 80:1, залежно від моделі

Переваги використання

• Підвищена точність управління завдяки точній регулюванні крутного моменту.
• Зниження фізичного навантаження на оператора завдяки оптимізації передачі зусилля.
• Довговічність через використання високоякісних матеріалів і захисних покриттів.

Встановлення

Для правильного встановлення редуктора Genebre 5975/5976 необхідно слідувати кільком основним крокам:

1. Підготовка: Видаліть захисну упаковку з редуктора. Переконайтеся, що редуктор знаходиться у закритому положенні.
2. Монтаж до затвора: Зверніть увагу на відповідність розмірів фланця і валу затвора стандартам ISO 5211.
3. Регулювання регулювальних гвинтів: Налаштуйте гвинти для точного відкриття та закриття затвора.

Експлуатація

Ручне управління редуктором здійснюється через поворот ручки: годинниковою стрілкою для закриття та проти годинникової стрілки для відкриття. Важливо не перевищувати максимально допустимий крутний момент, щоб уникнути пошкодження.

Обслуговування

Редуктори Genebre 5975/5976 розроблені таким чином, що не потребують регулярного змащення або технічного обслуговування. Однак, періодичні перевірки допоможуть продовжити термін служби продукту.

Заходи безпеки

Під час експлуатації редуктора слід дотримуватися основних правил безпеки, включаючи використання захисного одягу та обладнання.

Висновок

Редуктор для затвора "Баттерфляй" Genebre 5975/5976 є надійним та ефективним рішенням для контролю потоку в різноманітних системах. Його використання сприяє точності управління, зниженню зусиль оператора та забезпеченню довговічності обладнання.

Зверніть увагу, до цього товару додано Файли, такі як:

• Технічний паспорт
• Інструкція з експлуатації

Також, для монтажу вашої системи, ви можете вибрати у нас в асортименті: Затвори Баттерфляй, болти, гайки, шайби, та багато іншого.

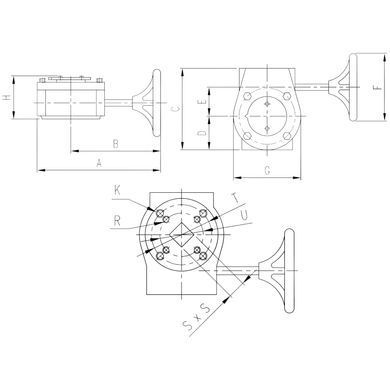

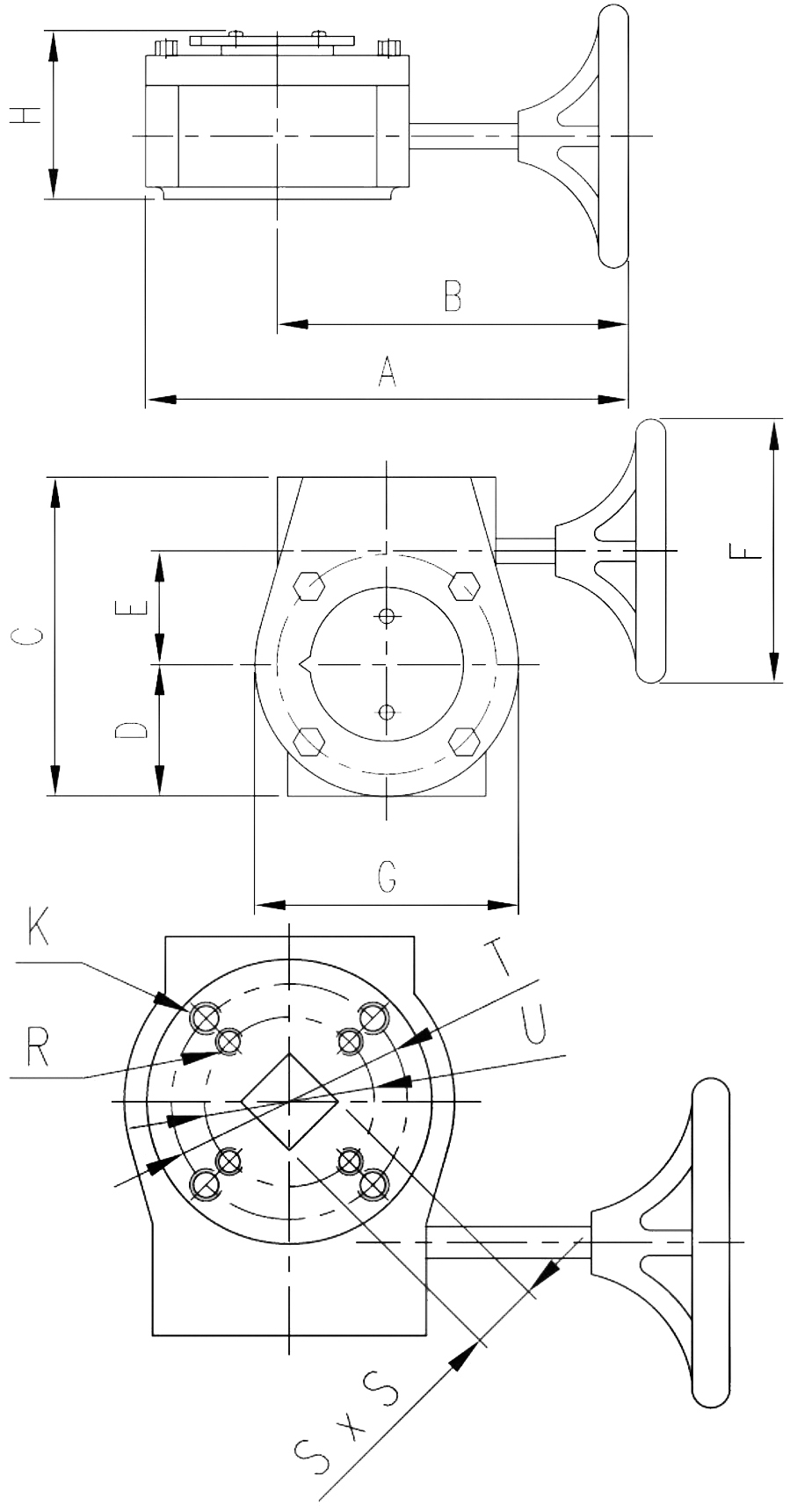

Таблиця розмірів:
