Все, що вам потрібно знати про електроконтактні манометри

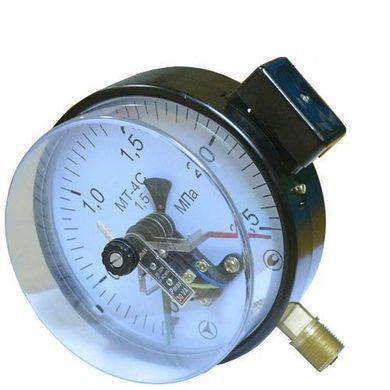

Електроконтактні манометри є ключовим елементом в промисловості для забезпечення точного контролю та моніторингу тиску в системах. Ці прилади не тільки вимірюють надлишковий тиск рідин і газів, але й здатні управляти зовнішніми електричними ланцюгами, завдяки сигналізаційним пристроям. Наша стаття надає глибокий огляд електроконтактних манометрів, їх характеристик, стандартів виробництва, а також розглядає ключові аспекти їх застосування в промисловості.

Технічні характеристики та стандарти

Електроконтактні манометри виробляються відповідно до ТУ У 33.2 – 33884768-001: 2006, що забезпечує їх надійність та точність вимірювань. Вони повністю відповідають ГОСТ 2405-88, що є гарантією їх високої якості та довговічності. Крім того, електроконтактні манометри внесені до Держреєстру ЗВТ України, що підтверджує їх відповідність усім вимогам і нормам в Україні.

Основні параметри:

• Сила комутованого струму: не більше 1 А, що забезпечує безпечну роботу пристрою.
• Напруга зовнішніх комутованих ліній: 220 В або 380 В для ланцюгів змінного струму з частотою (50±1) Гц і 220 В для ланцюгів постійного струму, дозволяючи легко інтегрувати манометр у різні системи.
• Виконання контактної групи за ГОСТ 2405-88: V, що вказує на високу надійність елементів переключення.
• Матеріал скла: акрилове, що забезпечує чіткість відображення та довговічність.

Принцип роботи

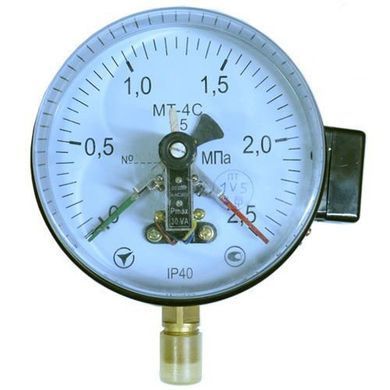

Електроконтактні манометри оснащені двома контактами: перший контакт розмикається, а другий замикається при досягненні певних значень тиску (уставок min та max). Це дозволяє точно контролювати робочі процеси та вживати необхідних заходів при виході показників за допустимі межі.

Стан контактів:

• До першої уставки (min): перший контакт замкнутий, другий розімкнений.
• Між уставками: обидва контакти розімкнуті.
• Після другої уставки (max): перший контакт розімкнений, другий замкнутий.

Застосування

Електроконтактні манометри широко використовуються в різних галузях промисловості для контролю та регулювання тиску в системах з неагресивними рідинами та газами. Вони забезпечують високу точність вимірювань і здатні ефективно управляти зовнішніми електричними ланцюгами, оптимізуючи робочі процеси та підвищуючи безпеку виробництва.

Висновок

Електроконтактні манометри є незамінним інструментом для точного контролю та регулювання тиску в промислових системах. Вони поєднують у собі високу надійність, точність вимірювань та здатність до інтеграції в різноманітні системи управління. Виготовлені відповідно до сучасних стандартів і норм, ці прилади забезпечують ефективне і безпечне управління процесами, сприяючи оптимізації виробничих процесів та підвищенню загальної продуктивності.
