Електроконтактні манометри серії ДМ Сг 05100: Повний огляд

Електроконтактні манометри серії ДМ Сг 05100 є незамінними приладами в промисловості, які забезпечують високу точність вимірювання тиску різноманітних середовищ. Ці прилади відіграють ключову роль в контролі технологічних процесів, забезпечуючи автоматизацію управління зовнішніми електричними ланцюгами.

Основні характеристики та застосування

Електроконтактні манометри ДМ Сг 05100 розроблені для точного вимірювання надлишкового тиску. Вони ідеально підходять для застосування в різних галузях промисловості, включаючи машинобудування, хімічну, нафтогазову та інші галузі.

Технічні специфікації:

• Діаметр корпусу: 100 мм
• Матеріал корпусу: сталь
• Матеріал механізму та штуцера: латунь
• Різьба штуцера: М20х1,5
• Скло: технічне
• Ступінь захисту: IP53
• Діапазон робочих температур: від -40 до +150 °C
• Клас точності: 1,5
• Розривна потужність контактів: не більше 30 Вт
• Сила комутованого струму: не більше 1 А
• Напруга зовнішніх комутованих ліній: 220 В або 380 В
• Виконання контактної групи по ГОСТ 2405-88: V

Діапазони вимірювання:

Манометри мають широкий діапазон вимірювань, що дозволяє використовувати їх для контролю надзвичайно різноманітних процесів. Доступні діапазони вимірювання охоплюють від 0 до 60 кПа та досягають до 60 МПа, в той час як вакуумметри та мановакуумметри дозволяють вимірювання в діапазоні від мінус 100 кПа до позитивних значень.

Принцип дії

Електроконтактні манометри функціонують за принципом реагування на досягнення певних заданих значень тиску, при яких відбувається автоматичне замикання або розмикання електричних ланцюгів. Це дозволяє не тільки контролювати тиск в системі, але й здійснювати керування зовнішніми пристроями, такими як сигналізація або системи управління.

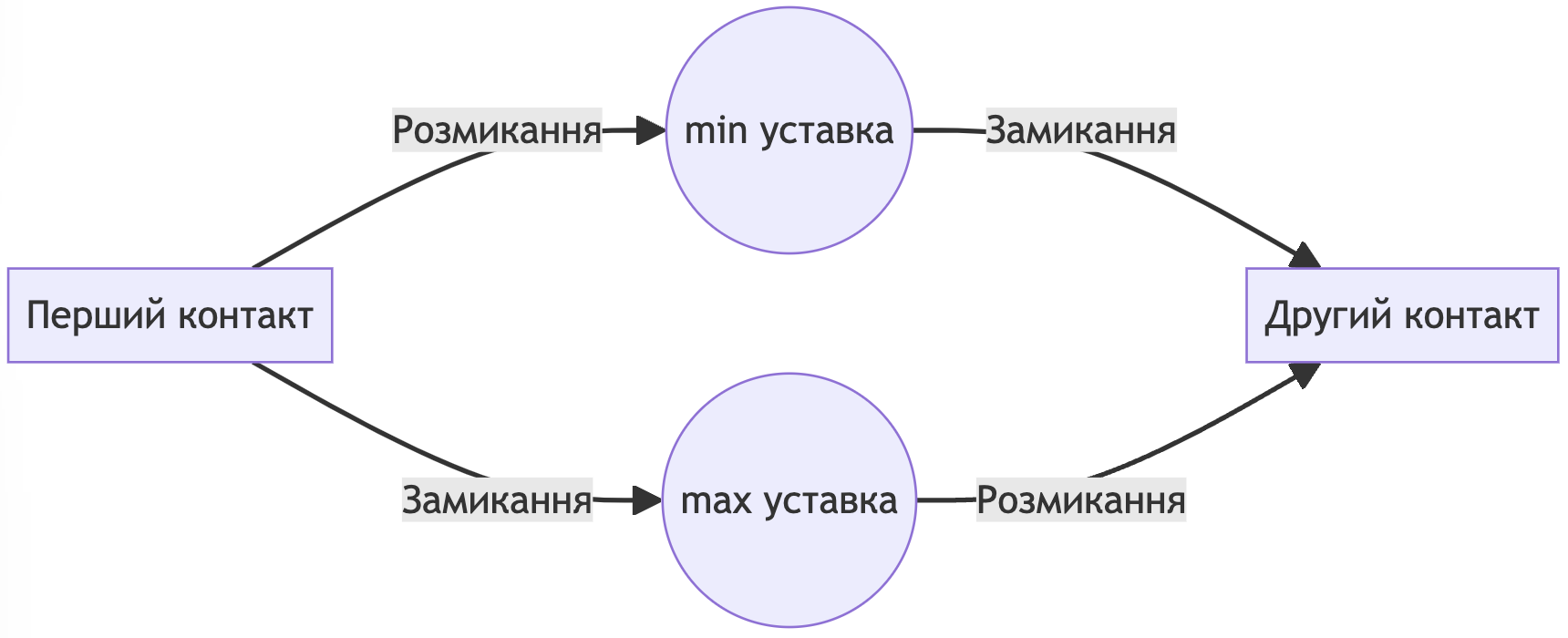

Схема підключення

У цій схемі підключення використовується виконання V, де перший контакт розмикається при досягненні мінімального заданого тиску, а другий - замикається при досягненні максимального.

Застосування в промисловості

Завдяки своїм універсальним характеристикам, електроконтактні манометри серії ДМ Сг 05100 ефективно використовуються в широкому спектрі промислових застосувань. Їхня здатність до роботи в складних умовах з високою точністю робить їх ідеальним вибором для контролю та управління критично важливими процесами.

Висновок

Електроконтактні манометри серії ДМ Сг 05100 представляють собою високотехнологічні прилади, призначені для точного моніторингу та контролю тиску в різноманітних середовищах. Їх універсальність, надійність та точність роблять ці манометри незамінними у багатьох галузях промисловості. Використання таких приладів дозволяє значно підвищити ефективність та безпеку технологічних процесів.
