Марка ручного крану	UKS тип K110
Тип корпусу	моноблочний
Матеріал корпусу	сталь 20
Керування	з ручкою
Приєднання	фланцеве
Номінальний прохід, Ду (Dn)	20
Будівельна довжина, мм	38 мм
Номінальний тиск Ру/PN	25 кгс/см²
Діапазон температур	від -20°C до +180°C
Кран для перекриття	вода, пар, газ (сертифікат), нафтопродукти, повітря
Країна реєстрації бренду	Китай

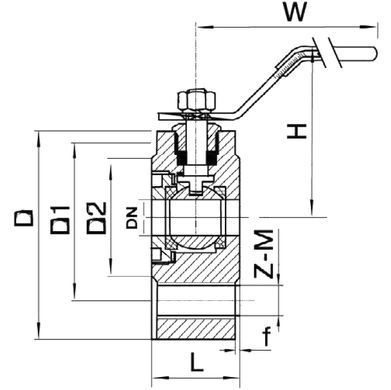

Кран кульовий тип K110 Ду 20

Артикул 250450

Найкраща ціна!

Залишити відгук

1 536.42 грн
з ПДВ

Номінальний прохід, Ду (Dn)

15 20 25 32 40 50 65 80 100 125 150 200

Кульовий кран тип K110 — кульовий запірний кран з ручним керуванням і фланцевим приєднанням. Корпус виконання моноблочний, матеріал корпуса — сталь 20. Застосовується для перекриття потоку води, пари, газу, нафтопродуктів і повітря в межах температур від -20°C до +180°C.

Ключові параметри Як вибрати Монтаж Документи FAQ Таблиця параметрів

Ключові параметри

Марка ручного крана: UKS тип K110
Тип корпуса: моноблочний
Матеріал корпуса: сталь 20
Керування: з ручкою
Приєднання: фланцеве
Номінальний тиск: Ру/PN 25 кгс/см²
Діапазон температур: від -20°C до +180°C
Робоче середовище: вода, пара, газ (сертифікат), нафтопродукти, повітря
Країна виробник: Китай
Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: DN, D, D1, D2, T, f, L, W, H, Z-M, Z-d, Kv, вага. Звіряйте характеристики для обраної модифікації.

Коротко про вибір

Оберіть DN за трубопроводом і зіставте габарити та приєднувальні розміри за таблицею параметрів.
Перевірте PN і температурний режим під умови експлуатації вузла.
Уточніть робоче середовище та вимоги щодо застосування для газу, якщо це важливо для об’єкта.
Заздалегідь закладіть комплект фланцевого з’єднання: прокладки та кріплення під ваш вузол.
Якщо важливі втрати тиску, враховуйте Kv за обраним DN.

Важливо про зображення

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомчою ілюстрацією для серії K110.

Чому зручно замовляти в БОЙЛЕР.УА

Замовити кульовий кран тип K110 можна з підбором виконання під DN і приєднувальні розміри вашого вузла.
Допоможемо звірити сумісність фланцевого з’єднання за ключовими розмірами та схемою кріплення.
Підкажемо, які параметри порівнювати при заміні: L, H, D/D1/D2, а також Kv і масу для обраного DN.
Для погодження закупівлі зручно спиратися на документи та таблицю параметрів при підборі під специфікацію.
Для юросіб (B2B): безготівка, рахунок/КП, закривні документи; ми — платник ПДВ.
Зручно закривати специфікацію: арматура, труби, фітинги та комплектуючі в одній логіці підбору.

Як вибрати відповідний варіант

Визначте DN за проєктом або за параметрами чинного трубопроводу.
Зіставте приєднувальні розміри та монтажні габарити за таблицею, щоб не виникло проблем під час встановлення.
Перевірте PN і температурний діапазон під режим роботи.
При виборі під газове середовище заздалегідь уточніть вимоги об’єкта щодо застосування та оформлення допуску.

На що звернути увагу при виборі

Однакового DN недостатньо для заміни: критичні L і H, а також розміри фланцевого приєднання.
Якщо в системі можливі механічні домішки, заздалегідь оцініть вимоги до фільтрації та чистоти середовища.
Для вузлів, де важлива пропускна здатність, порівнюйте Kv між варіантами DN.
Для коректного встановлення важливо заздалегідь підібрати прокладки та кріплення під конкретну схему отворів.

Довідкові рекомендації з підбору (загальні орієнтири)

Перед замовленням підготуйте коротку заявку: DN, PN, робоче середовище та температурний режим.
Звірте схему отворів і кріплення, щоб фланцеве з’єднання збиралося без доробок на об’єкті.
Перевірте доступ до ручки керування та можливість повного повороту в обраному місці встановлення.
Якщо кран підбирається на заміну, заздалегідь виміряйте монтажну довжину L і габарит H на чинному вузлі.
Для повторюваних закупівель фіксуйте обраний DN і ключові розміри, щоб виключити заміну на інший варіант.

Обмеження та дисклеймери

Кран використовують як запірний пристрій з режимом повного відкриття або повного закриття.
Точні параметри та склад опцій залежать від обраної модифікації.
Перед застосуванням перевіряйте відповідність робочого середовища, тиску й температурного режиму умовам експлуатації вузла.
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки при виборі та закупівлі

Обрали DN, але не зіставили монтажні розміри, через що кран не стає в існуючий вузол.
Не врахували схему отворів і кріплення фланцевого з’єднання, через що монтаж потребує переробок.
Не врахували, що параметри залежать від модифікації (обрали “за назвою”).
Не звірили призначення та умови експлуатації.
Не заклали заздалегідь прокладки й кріплення для фланцевого з’єднання та зіткнулися із затримкою монтажу.

Документи (PDF)

Технічний паспорт

Що корисно перевірити в паспорті (PDF)

Приєднувальні розміри та габарити для обраного DN.
Схеми та позначення розмірів на кресленні.
Номінальний тиск (PN/Ру) та обмеження за режимами роботи.
Умови експлуатації та вимоги до чистоти робочого середовища.
Схему фланцевого з’єднання, кріплення та вимоги до збирання.

Під якими назвами трапляється в каталогах:

кульовий кран фланцевий кульовий кран K110 кульовий кран сталевий фланцевий кульовий кран запірний кульовий кран з ручкою

Дивіться також

FAQ

Чи доступні всі поєднання опцій?

Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.

Що робити, якщо потрібної модифікації немає у списку?

Оберіть найближчий DN із доступних модифікацій і зіставте параметри за таблицею, щоб зберегти сумісність за монтажними розмірами та режимом за тиском.

Для яких середовищ підходить кран тип K110?

Кран застосовують для води, пари, газу, нафтопродуктів і повітря в межах умов експлуатації.

Який температурний діапазон у серії тип K110?

Робочий температурний діапазон: від -20°C до +180°C.

Чи можна використовувати цей кран як регулювальний?

Кран використовують як запірний пристрій: робочий режим — повне відкриття або повне закриття.

Що важливо перевірити перед монтажем фланцевого крана?

Перевірте співвісність фланців, стан ущільнювальних поверхонь, наявність відповідних прокладок і кріплення, а також відповідність DN і монтажних розмірів обраному вузлу.

Навіщо в таблиці вказано Kv?

Kv допомагає орієнтовно оцінити пропускну здатність обраного DN і порівняти варіанти під час підбору під витрату та втрати тиску.

Як знизити ризик підклинювання кульового крана в експлуатації?

Якщо це допустимо для режиму експлуатації, періодично виконуйте кілька циклів “відкрито-закрито” і стежте за чистотою робочого середовища.

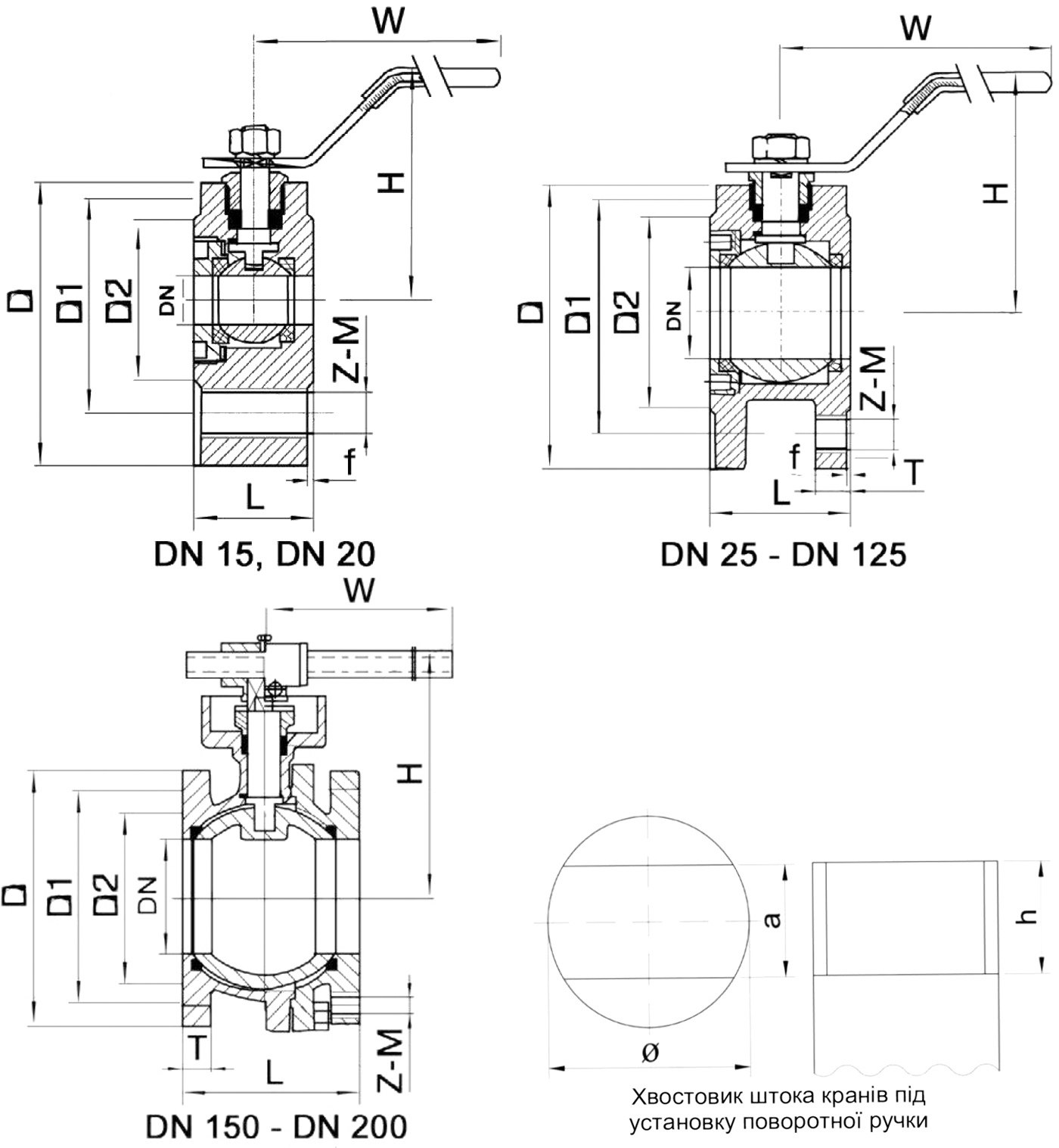

Таблиця параметрів

DN	D	D1	D2	T	f	L	W	H	Z-M, Z-d	Ø	a	h	Kv, м3/год	Вага, кг
15	95	65	46	13	1.5	33	120	72	4-M12	8	5	10	14.7	1.71
20	105	75	56	14	1.5	38	120	82	4-M12	10	6	12	26.2	2.5
25	115	85	65	14	1.5	45	140	92	4-M12	12	7	15	40.9	3.1
32	140	100	76	16	2	55	170	100	4-M16	14	9	17	105	4.1
40	150	110	85	16	2	62	200	115	4-M16	16	10	20	170	5.2
50	165	125	100	18	2	72	240	115	4-M16	20	12	24	223	6.5
65	185	145	120	20	3	97	280	120	8-M16	20	12	27	276.5	9.2
80	200	160	135	20	3	120	320	145	8-M16	22	15	27	654.4	13.2
100	220	180	156	22	3	140	400	155	8-M16	24	17	31	905	16.2
125	250	210	185	22	3	200	450	180	8-M16	-	-	-	1360	31
150	285	240	210	24	3	225	500	190	8-M20	-	-	-	1472.3	45
200	340	295	265	24	3	275	600	315	12-M20	-	-	-	2617.5	66
