Кран кульовий тип FB JiP-FF Danfoss PN40 — повнопрохідний фланцевий кульовий кран з ручним керуванням для перекриття води. Корпус цільнозварний, матеріал корпуса — сталь 20. Номінальний тиск Ру/PN 40 кгс/см², діапазон температур від 0°C до +180°C.
Ключові параметри
- Марка ручного крана: Danfoss тип FB JiP-FF
- Тип крана: кульовий, повнопрохідний
- Тип корпуса: цільнозварний
- Матеріал корпуса: сталь 20
- Керування: з ручкою
- Приєднання: фланцеве
- Номінальний тиск: 40 кгс/см²
- Діапазон температур: від 0°C до +180°C
- Кран для перекриття: вода
- Робоче середовище: циркуляційна вода / суміш гліколю і води до 50 %
- Країна виробник: Данія
- Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50. Набір опцій залежить від обраної модифікації.
- Параметри за модифікаціями: DN, приєднувальні розміри, будівельна довжина, габарити, вага. Звіряйте характеристики для обраної модифікації.
Коротко про вибір
- Оберіть потрібний Ду (Dn) зі списку модифікацій і фіксуйте його в заявці без скорочень.
- Перевірте відповідність PN і температурного режиму умовам роботи вузла.
- Звірте габарити, будівельну довжину та приєднувальні розміри для обраного DN за таблицею параметрів.
- Уточніть робоче середовище: вода або водно-гліколева суміш, і погодьте допустиму концентрацію (до 50 %).
- Заздалегідь передбачте відповідні фланці, прокладки та кріплення під обраний типорозмір.
Важливо про зображення
Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомлювальною ілюстрацією для серії Danfoss тип FB JiP-FF PN40.
Чому зручно замовляти в БОЙЛЕР.УА
- Купити кульовий кран Danfoss тип FB JiP-FF PN40 можна з оформленням замовлення на обраний Ду (Dn) і звіркою розмірів за таблицею параметрів.
- Допоможемо погодити призначення крана, робоче середовище та температурний режим під ваш вузол, щоб уникнути вибору без перевірки сумісності.
- Підкажемо, які параметри залежать від DN і що потрібно звіряти під час підбору фланцевого приєднання.
- Зручно комплектувати вузол супутніми позиціями: фланці, прокладки та кріплення під один типорозмір.
- Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
- Для B2B-закупівель зручно закривати специфікацію: арматура, труби, фітинги та комплектуючі в одній логіці підбору.
Як обрати відповідний варіант
- Визначте потрібний Ду (Dn) за проєктом або наявним вузлом і оберіть його зі списку модифікацій.
- Перевірте, що PN і температурний діапазон відповідають умовам експлуатації системи.
- Зіставте приєднувальні розміри та будівельну довжину з доступним монтажним простором.
- Якщо закупівля йде за документацією, фіксуйте в заявці обраний DN і тип приєднання без двозначностей.
На що звернути увагу під час вибору
- Навіть за збігу DN у вузла важливо звіряти посадкові розміри фланців і схему кріплення, щоб уникнути незібрання з’єднання.
- Для водно-гліколевих сумішей заздалегідь погодьте допустиму концентрацію та режими експлуатації.
- Враховуйте місце для рукоятки та безпечний поворот у крайні положення після встановлення.
- Плануйте комплектність вузла заздалегідь: прокладки та кріплення підбирають під конкретний типорозмір.
Довідкові рекомендації щодо підбору (загальні орієнтири)
- Збирайте вузол комплектно: кран, відповідні фланці, прокладки та кріплення під один і той самий типорозмір.
- Для узгодження всередині команди підготовки закупівлі використовуйте єдиний перелік перевірок: DN, PN, температура, приєднувальні розміри та габарити.
- Якщо кран потрібен для обслуговування ділянки, заздалегідь оцініть доступність зони керування та можливість відключення без додаткових розбирань.
- За потреби зіставлення варіантів використовуйте таблицю параметрів як основний орієнтир за розмірами та вагою.
- Для підбору під специфікацію звіряйте документи та параметри виконання до оформлення заявки.
Обмеження та дисклеймери
- Перед вибором і встановленням перевіряють сумісність за DN, параметрами фланцевого з’єднання та габаритами.
- Точні параметри та склад опцій залежать від обраної модифікації.
- Для коректного підбору під вузол заздалегідь погодьте призначення, робоче середовище та умови експлуатації.
- За наявності — звіряйте документацію, паспорти та таблиці параметрів.
Типові помилки під час вибору та закупівлі
- Обрали DN за назвою без звірки приєднувальних розмірів і отримали незібрання фланцевого з’єднання.
- Не заклали прокладки та кріплення під фланцеве з’єднання і отримали паузу під час комплектації вузла.
- Не врахували, що параметри залежать від модифікації (обрали “за назвою”).
- Не звірили призначення та умови експлуатації.
- У заявці не зафіксували DN і тип приєднання, через що складніше узгодити потрібне виконання.
Рекомендації щодо монтажу та встановлення (загальні орієнтири)
- Перед монтажем зіставте DN крана з відповідними фланцями та перевірте збіг приєднувальних розмірів за таблицею параметрів.
- Перед встановленням/використанням звіряють сумісність: призначення, місце встановлення, вимоги вузла та умови експлуатації.
- Фланцеве з’єднання збирають з відповідною прокладкою та рівномірним затягуванням кріплення по діагоналі, щоб уникнути перекосу.
- Перевірте доступ до рукоятки та вільний хід керування після встановлення.
- Після встановлення/застосування виконують контроль результату за призначенням виробу та регламентом об’єкта (якщо застосовно).
Документи (PDF)
Що корисно перевірити в паспорті (PDF)
- Приєднувальні розміри та габарити.
- Схеми/креслення та монтажну довжину (якщо застосовно).
- Номінальний тиск (PN/Ру) та примітки щодо застосування.
- Умови експлуатації та обмеження.
- Матеріали, будову вузлів, комплектність.
Під якими назвами трапляється в каталогах:
кран кульовий фланцевий кран кульовий повнопрохідний кран кульовий Danfoss JiP-FF кран кульовий PN40 кран кульовий цільнозварний
Дивіться також
FAQ
Чи доступні всі поєднання опцій?
Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.
Що робити, якщо потрібної модифікації немає у списку?
Зафіксуйте потрібний Ду (Dn) у заявці та уточнюйте вибір виконання за доступними опціями.
Для якого середовища підходить цей кран?
Кран призначений для перекриття води; допускається застосування з водно-гліколевою сумішшю до 50 %.
Що означає “повнопрохідний” для кульового крана?
Повнопрохідне виконання використовують, коли важливо мінімізувати звуження проходу на ділянці. Підбір виконують за DN і приєднувальними розмірами обраної модифікації.
Які параметри залежать від Ду (Dn) у цієї серії?
Від DN залежать приєднувальні розміри, будівельна довжина, габарити та вага. Для підбору звіряють параметри обраної модифікації.
Чи потрібні прокладки та кріплення окремо?
Для фланцевого з’єднання зазвичай підбирають прокладки та кріплення під конкретний DN, щоб зібрати з’єднання без доробок.
Що важливо звірити по фланцях перед закупівлею?
Зіставте посадкові розміри та схему кріплення відповідних фланців з параметрами обраної модифікації та заздалегідь підберіть прокладки та кріплення.
Як користуватися таблицею параметрів?
Оберіть рядок за DN і звіряйте приєднувальні розміри, будівельну довжину, габарити та вагу для потрібного типорозміру.

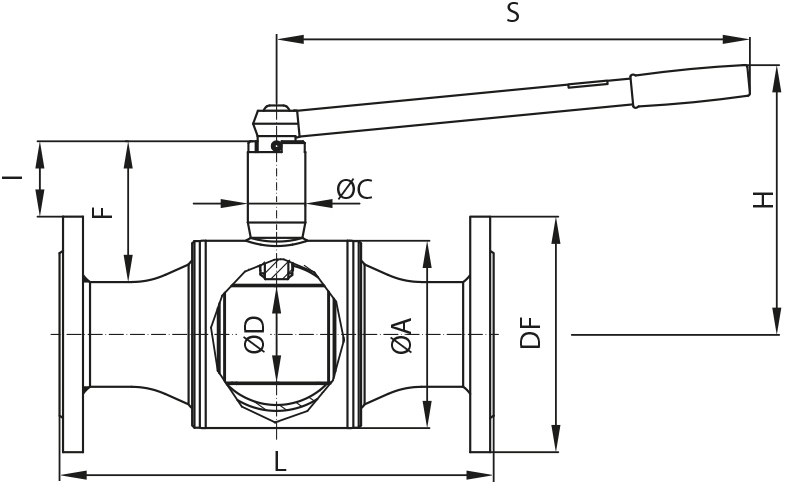

Таблиця параметрів
| DN | ØD | ØA | H | F | ØC | S | L | DF | I | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 42.4 | 125 | 58 | 24.5 | 115 | 130 | 95 | 23 | 2.3 |
| 20 | 20 | 48.3 | 125 | 60 | 24.5 | 115 | 150 | 105 | 21 | 3 |
| 25 | 25 | 60.3 | 130 | 61 | 24.5 | 115 | 160 | 115 | 20 | 3.7 |
| 32 | 32 | 76.1 | 170 | 90 | 35 | 157 | 180 | 140 | 40 | 6.2 |
| 40 | 40 | 88.9 | 175 | 92 | 35 | 157 | 200 | 150 | 41 | 7.4 |
| 50 | 50 | 114.3 | 232 | 108 | 45 | 205 | 230 | 165 | 56 | 11 |
