Кран кульовий з редуктором тип K110 — кульовий запірний кран з керуванням через редуктор і фланцевим приєднанням. Марка: UKS тип K110, корпус зі сталі WCB (вуглецева). Застосовується для перекриття води, пари, газу (сертифікат), нафтопродуктів і повітря в діапазоні температур від -20°C до +180°C, номінальний тиск Ру/PN 25 кгс/см².
Ключові параметри
- Марка крана з редуктором: UKS тип K110
- Тип корпусу: розбірний, двоскладовий
- Матеріал корпусу: сталь WCB (вуглецева)
- Керування: з редуктором
- Приєднання: фланцеве
- Номінальний тиск: Ру/PN 25 кгс/см²
- Діапазон температур: від -20°C до +180°C
- Кран для перекриття: вода, пара, газ (сертифікат), нафтопродукти, повітря
- Країна виробник: Китай
- Доступні модифікації: Номінальний прохід, Ду (Dn): 250, 300. Набір опцій залежить від обраної модифікації.
- Параметри за модифікаціями: DN, D, D1, D2, T, f, L, W, H, Z-d, Kv, Н·м, вага. Звіряйте характеристики для обраної модифікації.
Коротко про вибір
- Виберіть DN під трубопровід і заздалегідь перевірте монтажні габарити за таблицею параметрів.
- Зіставте PN і температурний режим з умовами експлуатації вузла.
- Для газового середовища заздалегідь уточніть вимоги об’єкта до застосування та оформлення допуску.
- Перевірте, що редуктор зручний для доступу та повного ходу в місці встановлення.
- Якщо важливі втрати тиску та витрата, орієнтуйтеся на Kv обраного DN.
Важливо про зображення
Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомлювальною ілюстрацією для серії K110.
Чому зручно замовляти в БОЙЛЕР.УА
- Купити кран кульовий з редуктором серії K110 можна з оформленням замовлення на обрану модифікацію за DN.
- Допоможемо звірити сумісність фланцевого з’єднання за ключовими розмірами D/D1/D2 та схемою отворів.
- Підкажемо, які параметри порівнювати під час заміни: монтажну довжину L, габарит H і характеристики редуктора для обраного DN.
- Для погодження закупівлі зручно спиратися на таблицю параметрів і єдиний перелік характеристик під час підбору під специфікацію.
- Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
- Зручно закривати специфікацію: арматура, труби, фітинги та комплектуючі в одній логіці підбору.
Як вибрати відповідний варіант
- Визначте DN за проєктом або за параметрами чинного трубопроводу.
- Звірте приєднувальні розміри та габарити за таблицею параметрів, щоб кран став у наявний вузол без переробок.
- Перевірте відповідність PN і температурного діапазону умовам експлуатації.
- Переконайтеся, що редуктор зручний для керування і не впирається в елементи обв’язки.
На що звернути увагу під час вибору
- Однакового DN недостатньо для заміни: критичні монтажна довжина й габарити, а також розміри фланцевого приєднання.
- Заздалегідь оцініть, чи потрібно резервувати місце під обслуговування вузла та доступ до редуктора.
- Для вузлів з вимогами до витрати порівнюйте Kv між варіантами DN та враховуйте втрати тиску в системі.
- Якщо в середовищі можливі забруднення, заздалегідь продумайте вимоги до чистоти середовища та захисту арматури.
Довідкові рекомендації з підбору (загальні орієнтири)
- Перед замовленням підготуйте коротку заявку: DN, PN, робоче середовище та температурний режим.
- Звірте, що комплект фланцевого з’єднання (прокладки та кріплення) підходить під обрану схему отворів.
- Для заміни на чинному вузлі заздалегідь виміряйте монтажні габарити та перевірте можливість демонтажу.
- Якщо кран планується для частих перемикань, заздалегідь оцініть зручність керування редуктором у вибраній точці встановлення.
- Для повторюваних закупівель фіксуйте обраний DN і ключові розміри, щоб унеможливити заміну на інший варіант.
Обмеження та дисклеймери
- Кран використовують як запірний пристрій з режимом повного відкриття або повного закриття.
- Точні параметри та склад опцій залежать від обраної модифікації.
- Перед застосуванням перевіряйте відповідність робочого середовища, тиску та температурного режиму умовам експлуатації вузла.
- За наявності — звіряйте документацію, паспорти та таблиці параметрів.
Типові помилки під час вибору та закупівлі
- Обрали DN, але не зіставили приєднувальні розміри та габарити, через що кран не стає в наявний вузол.
- Не врахували схему отворів і кріплення фланцевого з’єднання, через що монтаж потребує доопрацювань.
- Не врахували, що параметри залежать від модифікації (обрали “за назвою”).
- Не звірили призначення та умови експлуатації.
- Не заклали заздалегідь прокладки та кріплення для фланцевого з’єднання та зіткнулися із затримкою монтажу.
Рекомендації з монтажу та встановлення (загальні орієнтири)
- Перед встановленням очистіть приєднувальні поверхні та перевірте їхній стан, щоб ущільнення фланцевого з’єднання збиралося без перекосу.
- Перед встановленням/використанням звіряють сумісність: призначення, місце встановлення, вимоги вузла та умови експлуатації.
- Фланцеве з’єднання збирають з прокладками та рівномірним затягуванням кріплення по діагоналі без перекосу ущільнення.
- Після монтажу виконайте кілька циклів керування редуктором, щоб переконатися в коректній роботі вузла.
- Після встановлення/застосування виконують контроль результату за призначенням виробу та регламентом об’єкта (якщо застосовно).
Під якими назвами трапляється в каталогах:
кран кульовий з редуктором кран кульовий редукторний кран кульовий фланцевий з редуктором кран кульовий UKS K110 кран кульовий запірний з редуктором
Дивіться також
FAQ
Чи доступні всі поєднання опцій?
Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.
Що робити, якщо потрібної модифікації немає у списку?
Виберіть найближчий DN з доступних модифікацій і зіставте параметри за таблицею, щоб зберегти сумісність за приєднувальними розмірами та монтажними габаритами.
Для яких середовищ підходить кран кульовий з редуктором тип K110?
Кран застосовують для перекриття води, пари, газу (сертифікат), нафтопродуктів і повітря в межах умов експлуатації.
Чи можна використовувати цей кран як регулювальний?
Кран використовують як запірний пристрій: робочий режим — повне відкриття або повне закриття.
Навіщо в таблиці вказано Kv?
Kv допомагає орієнтовно оцінити пропускну здатність обраного DN і порівняти варіанти під час підбору під витрату та втрати тиску.
Що важливо перевірити перед монтажем фланцевого крана з редуктором?
Перевірте співвісність фланців, стан ущільнювальних поверхонь, наявність відповідних прокладок і кріплення, а також відповідність DN і приєднувальних розмірів обраному вузлу.
Що врахувати під час вибору місця встановлення крана з редуктором?
Потрібно забезпечити вільний доступ до редуктора для керування та обслуговування, а також виключити упори й перешкоди під час повного ходу керування.
Як знизити ризик тугого ходу та підклинювання в експлуатації?
Стежте за чистотою робочого середовища, за допустимого режиму періодично виконуйте кілька циклів “відкрито-закрито” і не допускайте перекосу фланцевого з’єднання.
Таблиця параметрів

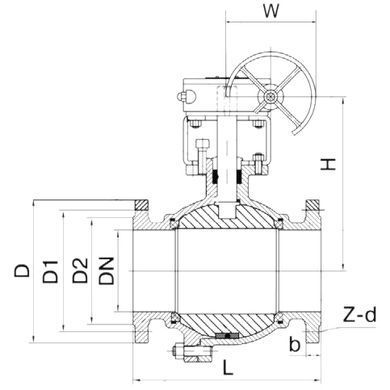

| DN | D | D1 | D2 | T | f | L | W | H | Z-d | Kv, м³/час | Н·м | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 405 | 355 | 320 | 30 | 3 | 460 | 245 | 410 | 12-Ø25 | 2720 | 1482 | 145 |
| 300 | 460 | 410 | 375 | 30 | 4 | 500 | 245 | 510 | 12-Ø25 | 3264 | 2431 | 175 |
