Кран кульовий під привід Breeze 11с938п — сталевий кульовий кран для перекриття потоку робочого середовища. Виконання: цільнозварний корпус, приєднання фланцеве, керування передбачено під привід. Кран застосовується для води, газу (сертифікат) і нафтопродуктів; діапазон робочих температур: від -35ºС до +180ºС.
Ключові параметри
- Марка крана під привід: Breeze 11с938п
- Тип корпусу: цільнозварний
- Матеріал корпусу: сталь 20
- Керування: під привід
- Тип приводу: електричний
- Приєднання: фланцеве
- Робоче середовище: вода, природний газ, нафтопродукти, інертні гази
- Діапазон температур: від -35ºС до +180ºС
- Клас герметичності: Клас "А" за ДСТУ EN 12266-1:2015
- Виготовлення та постачання: ДСТУ ISO 7121:2010, ТУ У 29.1-23392043-001
- Країна виробник: Україна
- Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300. Набір опцій залежить від обраної модифікації.
- Параметри за модифікаціями: DN, D, PN, L, H, DF1, DF2, DF3, к-сть отворів, ISO, H*м, вага. Звіряйте характеристики для обраної модифікації.
Коротко щодо вибору
- Оберіть потрібний DN і перевірте відповідний рядок у таблиці параметрів (розміри, PN, посадка за ISO).
- Для комплектації під привід заздалегідь звіряйте тип фланця за ISO 5211 і грані шпинделя.
- Уточніть робоче середовище та температурний діапазон для вашого вузла.
- Звірте габарити та монтажні розміри за таблицею й документацією.
- Якщо кран підбирається під проєкт/специфікацію, фіксуйте в заявці потрібні параметри модифікації (DN, PN, ISO та габарити).
Важливо про зображення

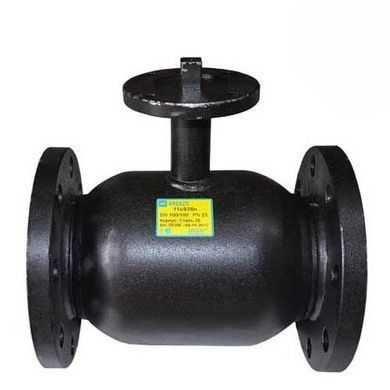

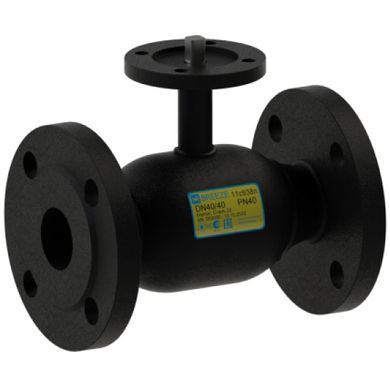

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомлювальною ілюстрацією для серії Breeze 11с938п.
Чому зручно замовляти в БОЙЛЕР.УА
- Допомагаємо підібрати модифікацію крана Breeze 11с938п під задачу та сумісність із вузлом встановлення.
- Підкажемо, як звірити за таблицею параметри та посадку під привід (ISO 5211, грані шпинделя) для обраної модифікації.
- Зручно зіставляти документацію та параметри: паспорт (PDF) і таблиця характеристик в одному місці.
- Для інженерних закупівель можна узгодити параметри модифікації в термінах DN, PN і габаритів без «здогадок за назвою».
- Для юросіб (B2B): безготівка, рахунок із ПДВ і документи.
- Можна закривати специфікацію з трубопровідної арматури та комплектуючих в одній логіці підбору.
Як вибрати відповідний варіант
- Почніть із вибору DN, далі за таблицею параметрів перевірте відповідні значення D, L і H для обраної модифікації.
- Звірте PN за рядком обраної модифікації та вимогами вашого вузла.
- Для комплектації під привід зіставте тип фланця за ISO 5211 і грані шпинделя з обраним приводом.
- Перевірте кількість отворів і розміри DF1/DF2/DF3 за таблицею, якщо вони критичні для сполучення у вузлі.
На що звернути увагу під час вибору
- За наявності модифікацій не обирайте «за загальною назвою»: у різних DN відрізняються габарити, PN і посадка під привід.
- Перевіряйте сумісність за ISO 5211 і гранями шпинделя до закупівлі привода та крана.
- Якщо у вузлі можливі перекоси фланців, заздалегідь передбачайте коректне центрування та розвантаження трубопроводу.
- Кран використовується як запірний: для регулювання витрати обирають інший тип арматури.
Довідкові рекомендації з підбору (загальні орієнтири)
- У заявці фіксуйте параметри модифікації з таблиці: DN, PN, L, H і ISO 5211 — це знижує ризик невідповідності за посадкою та габаритами.
- Якщо кран комплектується приводом, заздалегідь узгодьте інтерфейс приєднання (ISO 5211) і грані шпинделя.
- Перед монтажем плануйте доступ до обслуговування та можливість виконання циклів відкриття/закриття в експлуатації.
- Для відповідальних вузлів звіряйте вимоги щодо робочого середовища та режиму експлуатації з документацією і проєктними умовами.
- Під час вибору кріплення та прокладок орієнтуйтеся на приєднання й розміри за обраною модифікацією.
Обмеження та дисклеймери
- Кран застосовується як запірний пристрій для повного перекриття потоку; використання як регулювального та дросельного пристрою не допускається.
- Точні параметри та склад опцій залежать від обраної модифікації.
- Не допускайте навантажень від трубопроводу на кран (перекоси, кручення, вигин); за потреби передбачають розвантаження ділянки опорами або компенсаторами.
- За наявності — звіряйте документацію, паспорти та таблиці параметрів.
Типові помилки під час вибору та закупівлі
- Обрали DN без звіряння габаритів і монтажних розмірів за таблицею параметрів.
- Не перевірили PN за обраною модифікацією та вимоги вузла експлуатації.
- Не звірили посадку під привід (ISO 5211 і грані шпинделя), через що привід і кран не стикуються.
- Не врахували, що параметри залежать від модифікації (обрали "за назвою").
- Не звірили призначення та умови експлуатації.
Рекомендації з монтажу та встановлення (загальні орієнтири)
- Перед встановленням очистіть приєднувальні ділянки трубопроводу від забруднень і сторонніх включень.
- Перед встановленням/використанням звіряють сумісність: призначення, місце встановлення, вимоги вузла та умови експлуатації.
- За фланцевого монтажу не усувайте перекоси за рахунок натягу фланців; забезпечте центрування та рівномірне затягування кріплення.
- Після встановлення/застосування виконують контроль результату за призначенням виробу та регламентом об’єкта (якщо застосовно).
Документи (PDF)
Що корисно перевірити в паспорті (PDF)
- Приєднувальні розміри та габарити.
- Схеми/креслення та будівельну довжину (якщо застосовно).
- Номінальний тиск (PN/Ру) та примітки щодо застосування.
- Умови експлуатації та обмеження.
- Матеріали, будову вузлів, комплектність.
Під якими назвами трапляється в каталогах:
кран кульовий під привід кран кульовий фланцевий під привід кран кульовий цільнозварний під привід кран кульовий запірний під привід кран під електропривод
FAQ
Чи доступні всі поєднання опцій?
Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.
Що робити, якщо потрібної модифікації немає у списку?
Звірте параметри потрібного виконання за таблицею параметрів і зіставте вимоги вузла з доступними модифікаціями.
Для яких середовищ застосовується кран Breeze 11с938п?
Кран застосовується для води, природного газу, нафтопродуктів та інертних газів.
Який тип приєднання у крана?
Приєднання фланцеве.
Як правильно звіряти параметри модифікації?
Оберіть DN і перевірте за рядком обраної модифікації значення D, PN, L, H, а також ISO 5211 і грані шпинделя для посадки привода.
Чи можна використовувати кран для регулювання витрати?
Ні. Кран призначений як запірний пристрій для повного перекриття потоку; застосування як регулювального та дросельного пристрою не допускається.
Що важливо перевірити під час підбору під привід?
Важливо зіставити тип фланця за ISO 5211 і грані шпинделя з обраним приводом та перевірити параметри обраної модифікації за таблицею.
Який діапазон робочих температур?
Діапазон температур: від -35ºС до +180ºС.
Таблиця параметрів
| DN | D | PN | L | H | DF1 | DF2 | DF3 | к-сть отворів | ISO | H*м | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 40 | 130 | 69 | 95 | 65 | 14 | 4 | F05 | 5 | 2 |
| 20 | 20 | 40 | 150 | 74 | 105 | 75 | 14 | 4 | F05 | 10 | 2.8 |
| 25 | 25 | 40 | 160 | 77 | 115 | 85 | 14 | 4 | F05 | 20 | 3.5 |
| 32 | 32 | 40 | 180 | 84 | 135 | 100 | 18 | 4 | F07 | 30 | 4.8 |
| 40 | 40 | 40 | 200 | 90 | 145 | 110 | 18 | 4 | F07 | 45 | 5.9 |
| 50 | 50 | 40 | 230 | 96 | 160 | 125 | 18 | 4 | F07 | 50 | 8 |
| 65 | 65 | 25 | 270 | 99 | 180 | 145 | 18 | 8 | F07 | 90 | 10.5 |
| 80 | 80 | 25 | 280 | 108 | 195 | 160 | 18 | 8 | F07 | 100 | 12.8 |
| 100 | 100 | 25 | 300 | 149 | 230 | 190 | 22 | 8 | F10 | 200 | 20.4 |
| 125 | 125 | 25 | 325 | 167 | 270 | 220 | 26 | 8 | F10 | 200 | 30.1 |
| 150 | 150 | 25 | 400 | 198 | 300 | 250 | 26 | 8 | F12 | 950 | 42.2 |
| 200 | 200 | 25 | 630 | 266 | 360 | 310 | 26 | 12 | F14 | 1700 | 100.4 |
| 250 | 250 | 25 | 750 | 338 | 425 | 370 | 30 | 12 | F16 | 2000 | 152 |
| 300 | 300 | 16 | 850 | 377 | 485 | 430 | 30 | 16 | F16 | 2000 | 233.9 |

| Фланець | d1 | d2 | d3 | d4 | h | n | T |
|---|---|---|---|---|---|---|---|
| F05 | 65 | 50 | 35 | 7 | 3 | 4 | 10 |
| F07 | 90 | 70 | 55 | 9 | 3 | 4 | 10 |
| F10 | 125 | 102 | 70 | 12 | 3 | 4 | 14 |
| F12 | 150 | 125 | 85 | 14 | 3 | 4 | 16 |
| F14 | 175 | 140 | 100 | 18 | 4 | 4 | 16 |
| F16 | 210 | 165 | 130 | 22 | 5 | 4 | 22 |
