Марка крану під привід	Breeze 11с938п
Тип корпусу	суцільнозварний
Матеріал корпусу	сталь 20
Керування	під привід
Приєднання	фланцеве
Номінальний прохід, Ду (Dn)	15
Будівельна довжина, мм	130 мм
Номінальний тиск Ру/PN	40 кгс/см²
Діапазон температур	від -35ºС до +180ºС
Кран для перекриття	вода, газ (сертифікат), нафтопродукти
Країна реєстрації бренду	Україна

Кран кульовий під привід 11с938п Breeze Ду 15

Артикул 128237

Найкраща ціна!

Залишити відгук

3 400.80 грн
з ПДВ

Номінальний прохід, Ду (Dn)

15 20 25 32 40 50 65 80 100 125 150 200 250 300

Кран кульовий під привід Breeze 11с938п — сталевий кульовий кран для перекриття потоку робочого середовища. Виконання: цільнозварний корпус, приєднання фланцеве, керування передбачено під привід. Кран застосовується для води, газу (сертифікат) і нафтопродуктів; діапазон робочих температур: від -35ºС до +180ºС.

Ключові параметри Як вибрати Монтаж Документи FAQ Таблиця параметрів

Ключові параметри

Марка крана під привід: Breeze 11с938п
Тип корпусу: цільнозварний
Матеріал корпусу: сталь 20
Керування: під привід
Тип приводу: електричний
Приєднання: фланцеве
Робоче середовище: вода, природний газ, нафтопродукти, інертні гази
Діапазон температур: від -35ºС до +180ºС
Клас герметичності: Клас "А" за ДСТУ EN 12266-1:2015
Виготовлення та постачання: ДСТУ ISO 7121:2010, ТУ У 29.1-23392043-001
Країна виробник: Україна
Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: DN, D, PN, L, H, DF1, DF2, DF3, к-сть отворів, ISO, H*м, вага. Звіряйте характеристики для обраної модифікації.

Коротко щодо вибору

Оберіть потрібний DN і перевірте відповідний рядок у таблиці параметрів (розміри, PN, посадка за ISO).
Для комплектації під привід заздалегідь звіряйте тип фланця за ISO 5211 і грані шпинделя.
Уточніть робоче середовище та температурний діапазон для вашого вузла.
Звірте габарити та монтажні розміри за таблицею й документацією.
Якщо кран підбирається під проєкт/специфікацію, фіксуйте в заявці потрібні параметри модифікації (DN, PN, ISO та габарити).

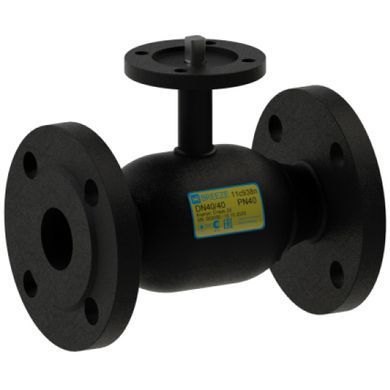

Важливо про зображення

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомлювальною ілюстрацією для серії Breeze 11с938п.

Чому зручно замовляти в БОЙЛЕР.УА

Допомагаємо підібрати модифікацію крана Breeze 11с938п під задачу та сумісність із вузлом встановлення.
Підкажемо, як звірити за таблицею параметри та посадку під привід (ISO 5211, грані шпинделя) для обраної модифікації.
Зручно зіставляти документацію та параметри: паспорт (PDF) і таблиця характеристик в одному місці.
Для інженерних закупівель можна узгодити параметри модифікації в термінах DN, PN і габаритів без «здогадок за назвою».
Для юросіб (B2B): безготівка, рахунок із ПДВ і документи.
Можна закривати специфікацію з трубопровідної арматури та комплектуючих в одній логіці підбору.

Як вибрати відповідний варіант

Почніть із вибору DN, далі за таблицею параметрів перевірте відповідні значення D, L і H для обраної модифікації.
Звірте PN за рядком обраної модифікації та вимогами вашого вузла.
Для комплектації під привід зіставте тип фланця за ISO 5211 і грані шпинделя з обраним приводом.
Перевірте кількість отворів і розміри DF1/DF2/DF3 за таблицею, якщо вони критичні для сполучення у вузлі.

На що звернути увагу під час вибору

За наявності модифікацій не обирайте «за загальною назвою»: у різних DN відрізняються габарити, PN і посадка під привід.
Перевіряйте сумісність за ISO 5211 і гранями шпинделя до закупівлі привода та крана.
Якщо у вузлі можливі перекоси фланців, заздалегідь передбачайте коректне центрування та розвантаження трубопроводу.
Кран використовується як запірний: для регулювання витрати обирають інший тип арматури.

Довідкові рекомендації з підбору (загальні орієнтири)

У заявці фіксуйте параметри модифікації з таблиці: DN, PN, L, H і ISO 5211 — це знижує ризик невідповідності за посадкою та габаритами.
Якщо кран комплектується приводом, заздалегідь узгодьте інтерфейс приєднання (ISO 5211) і грані шпинделя.
Перед монтажем плануйте доступ до обслуговування та можливість виконання циклів відкриття/закриття в експлуатації.
Для відповідальних вузлів звіряйте вимоги щодо робочого середовища та режиму експлуатації з документацією і проєктними умовами.
Під час вибору кріплення та прокладок орієнтуйтеся на приєднання й розміри за обраною модифікацією.

Обмеження та дисклеймери

Кран застосовується як запірний пристрій для повного перекриття потоку; використання як регулювального та дросельного пристрою не допускається.
Точні параметри та склад опцій залежать від обраної модифікації.
Не допускайте навантажень від трубопроводу на кран (перекоси, кручення, вигин); за потреби передбачають розвантаження ділянки опорами або компенсаторами.
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки під час вибору та закупівлі

Обрали DN без звіряння габаритів і монтажних розмірів за таблицею параметрів.
Не перевірили PN за обраною модифікацією та вимоги вузла експлуатації.
Не звірили посадку під привід (ISO 5211 і грані шпинделя), через що привід і кран не стикуються.
Не врахували, що параметри залежать від модифікації (обрали "за назвою").
Не звірили призначення та умови експлуатації.

Документи (PDF)

Технічний паспорт Breeze 11с938п (PDF)

Що корисно перевірити в паспорті (PDF)

Приєднувальні розміри та габарити.
Схеми/креслення та будівельну довжину (якщо застосовно).
Номінальний тиск (PN/Ру) та примітки щодо застосування.
Умови експлуатації та обмеження.
Матеріали, будову вузлів, комплектність.

Під якими назвами трапляється в каталогах:

кран кульовий під привід кран кульовий фланцевий під привід кран кульовий цільнозварний під привід кран кульовий запірний під привід кран під електропривод

Дивіться також

FAQ

Чи доступні всі поєднання опцій?

Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.

Що робити, якщо потрібної модифікації немає у списку?

Звірте параметри потрібного виконання за таблицею параметрів і зіставте вимоги вузла з доступними модифікаціями.

Для яких середовищ застосовується кран Breeze 11с938п?

Кран застосовується для води, природного газу, нафтопродуктів та інертних газів.

Який тип приєднання у крана?

Приєднання фланцеве.

Як правильно звіряти параметри модифікації?

Оберіть DN і перевірте за рядком обраної модифікації значення D, PN, L, H, а також ISO 5211 і грані шпинделя для посадки привода.

Чи можна використовувати кран для регулювання витрати?

Ні. Кран призначений як запірний пристрій для повного перекриття потоку; застосування як регулювального та дросельного пристрою не допускається.

Що важливо перевірити під час підбору під привід?

Важливо зіставити тип фланця за ISO 5211 і грані шпинделя з обраним приводом та перевірити параметри обраної модифікації за таблицею.

Який діапазон робочих температур?

Діапазон температур: від -35ºС до +180ºС.

Таблиця параметрів

DN	D	PN	L	H	DF1	DF2	DF3	к-сть отворів	ISO	H*м	Вага, кг
15	15	40	130	69	95	65	14	4	F05	5	2
20	20	40	150	74	105	75	14	4	F05	10	2.8
25	25	40	160	77	115	85	14	4	F05	20	3.5
32	32	40	180	84	135	100	18	4	F07	30	4.8
40	40	40	200	90	145	110	18	4	F07	45	5.9
50	50	40	230	96	160	125	18	4	F07	50	8
65	65	25	270	99	180	145	18	8	F07	90	10.5
80	80	25	280	108	195	160	18	8	F07	100	12.8
100	100	25	300	149	230	190	22	8	F10	200	20.4
125	125	25	325	167	270	220	26	8	F10	200	30.1
150	150	25	400	198	300	250	26	8	F12	950	42.2
200	200	25	630	266	360	310	26	12	F14	1700	100.4
250	250	25	750	338	425	370	30	12	F16	2000	152
300	300	16	850	377	485	430	30	16	F16	2000	233.9

Фланець	d1	d2	d3	d4	h	n	T
F05	65	50	35	7	3	4	10
F07	90	70	55	9	3	4	10
F10	125	102	70	12	3	4	14
F12	150	125	85	14	3	4	16
F14	175	140	100	18	4	4	16
F16	210	165	130	22	5	4	22
