Марка крану під привід	Breeze 11с936п
Тип корпусу	суцільнозварний
Матеріал корпусу	сталь 20
Керування	під привід
Приєднання	фланцеве
Номінальний прохід, Ду (Dn)	20
Будівельна довжина, мм	150 мм
Номінальний тиск Ру/PN	16 кгс/см²
Діапазон температур	від -35ºС до +180ºС
Кран для перекриття	вода, газ (сертифікат), нафтопродукти
Країна реєстрації бренду	Україна

Кран кульовий під привід 11с936п Breeze Ду 20

Артикул 128367

Найкраща ціна!

Залишити відгук

3 447.60 грн
з ПДВ

Номінальний прохід, Ду (Dn)

15 20 25 32 40 50 65 80 100 125 150 200 250 300

Кран кульовий під привід Breeze 11с936п — кульовий запірний кран зі сталевим цільнозварним корпусом і фланцевим приєднанням, з керуванням під привід. Номінальний тиск Ру/PN 16 кгс/см², діапазон температур від -35ºС до +180ºС. Робоче середовище: вода, газ (сертифікат), нафтопродукти, інертні гази.

Ключові параметри Як вибрати Монтаж Документи FAQ Таблиця параметрів Креслення

Ключові параметри

Марка крана під привід: Breeze 11с936п
Серія: BREEZE Actuator
Тип корпусу: цільнозварний
Матеріал корпусу: сталь 20
Керування: під привід
Приєднання: фланцеве
Номінальний тиск: Ру/PN 16 кгс/см²
Діапазон температур: від -35ºС до +180ºС
Робоче середовище: вода, природний газ, газ (сертифікат), нафтопродукти, інертні гази
Ущільнення: фторопласт, фторсилоксан
Країна виробник: Україна
Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: DN, D, L, H, ISO 5211, H*м, вага, приєднувальні розміри, кількість отворів. Звіряйте характеристики для обраної модифікації.

Коротко про вибір

Визначте DN під вашу лінію, потім звірте ключові габарити та масу за таблицею параметрів.
Перевірте Ру/PN і температурний діапазон під умови експлуатації та середовище.
Уточніть інтерфейс за ISO 5211, щоб підібрати сумісний привід і монтажний комплект.
Заздалегідь продумайте склад фланцевого з’єднання: відповідні фланці, прокладки та кріплення.
Якщо привід купується окремо, узгодьте вимоги до встановлення та доступу для обслуговування.

Важливо про зображення

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомчою ілюстрацією для серії Breeze 11с936п.

Чому зручно замовляти в БОЙЛЕР.УА

Купити кран кульовий під привід Breeze 11с936п можна з оформленням замовлення на обрану модифікацію та звіркою параметрів за таблицею.
Допоможемо узгодити застосування за робочим середовищем, тиском і температурним режимом без підміни перевірки загальними формулюваннями.
Підкажемо, як перевірити сумісність приводу за ISO 5211 і врахувати вимоги до доступу для обслуговування.
Узгодимо склад фланцевого з’єднання та супутні позиції під складання вузла: прокладки, кріплення й відповідні елементи.
Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
Зручно закривати специфікацію: арматура, труби, фітинги та комплектуючі в одній логіці підбору.

Як вибрати відповідний варіант

Спочатку виберіть DN за трубопроводом і потрібною пропускною здатністю вузла.
Звірте приєднувальні розміри та кількість отворів, щоб виключити несумісність фланцевого з’єднання.
Уточніть тип фланця за ISO 5211 і параметри встановлення приводу, якщо він планується у складі вузла.
Перевірте умови застосування за середовищем, тиском і температурним діапазоном, потім зафіксуйте обрану модифікацію для замовлення.

На що звернути увагу під час вибору

Поширена помилка — орієнтуватися лише на DN без перевірки приєднувальних розмірів і схеми кріплення; для фінальної звірки використовуйте креслення.
Для вузлів із приводом заздалегідь оцініть місце під встановлення та доступ до обслуговування, щоб не зіткнутися з обмеженнями на об’єкті.
За середовищ із механічними домішками враховуйте ризик пошкодження ущільнювальних поверхонь і плануйте захист вузла.
Не змішуйте вимоги до арматури та до приводу: сумісність за ISO 5211 перевіряють окремо від параметрів трубопроводу.

Довідкові рекомендації з підбору (загальні орієнтири)

Перед закупівлею сформуйте коротку заявку: DN, Ру/PN, температурний режим, робоче середовище та вимоги до підключення приводу (якщо застосовується).
Узгодьте комплект фланцевого з’єднання до постачання: прокладки, кріплення й відповідні фланці під обраний DN.
Якщо вузол входить в автоматизацію, заздалегідь визначте вимоги до монтажу приводу та кабельної розводки, не прив’язуючи це до конкретних чисел без проєкту.
Для приймання в B2B підготуйте перелік документів, які потрібні на об’єкті, і ув’яжіть його з обраною модифікацією.
За повторних закупівель фіксуйте не лише модель, а й обраний DN і тип за ISO 5211, щоб уникнути невідповідностей у вузлі.

Обмеження та дисклеймери

Кран використовують як запірний пристрій для повного перекриття потоку; режим регулювання та дроселювання не застосовують.
Точні параметри та склад опцій залежать від обраної модифікації.
Перед введенням в експлуатацію перевіряйте сумісність за DN, фланцевим приєднанням і посадкою під привід за ISO 5211.
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки під час вибору та закупівлі

Обрали DN без перевірки приєднувальних розмірів і кількості отворів та зіткнулися з несумісністю за фланцями.
Не узгодили посадку за ISO 5211 і параметри встановлення приводу, через що привід не підходить за інтерфейсом або за монтажем.
Не врахували, що параметри залежать від модифікації (обрали “за назвою”).
Не звірили призначення та умови експлуатації.
Підібрали прокладки та кріплення без ув’язки з обраним DN, що призводить до проблем під час складання вузла.

Документи (PDF)

Технічний паспорт

Що корисно перевірити в паспорті (PDF)

Приєднувальні розміри та габарити.
Схеми/креслення та будівельну довжину (якщо застосовно).
Номінальний тиск (PN/Ру) та примітки щодо застосування.
Умови експлуатації та обмеження.
Матеріали, будову вузлів, комплектність.

Під якими назвами трапляється в каталогах:

кран кульовий під привід кран кульовий фланцевий під привід кран під електропривод 11с936п кран Breeze 11с936п кран кульовий запірний сталевий

Дивіться також

FAQ

Чи доступні всі поєднання опцій?

Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.

Що робити, якщо потрібної модифікації немає в списку?

Виберіть найближчий DN із доступних модифікацій і зіставте ключові параметри за таблицею, щоб зберегти сумісність за приєднанням і монтажним місцем.

Для яких середовищ підходить кран Breeze 11с936п?

Для води, природного газу, газу (сертифікат), нафтопродуктів та інертних газів у межах умов експлуатації.

Чи можна використовувати кульовий кран як регулювальний?

Ні, його використовують як запірний пристрій для повного перекриття потоку; режим регулювання та дроселювання не застосовують.

Навіщо враховувати ISO 5211 під час підбору?

Параметр задає тип посадки під привід; за ним перевіряють сумісність приводу та монтажних елементів з обраною модифікацією крана.

Що важливо перевірити перед монтажем фланцевого крана під привід?

Звірте приєднувальні розміри та кількість отворів, підготуйте прокладки та кріплення під обраний DN, забезпечте співвісність фланців і доступ до місця встановлення приводу.

Як користуватися таблицею параметрів під час вибору?

Виберіть рядок за DN і зіставте L, H, масу, тип за ISO 5211 і зусилля відкриття, щоб заздалегідь оцінити монтаж і керування.

Які матеріали вказані для основних вузлів і ущільнень?

Корпус і патрубок виконані зі сталі 20; ущільнення вказані як фторопласт і фторсилоксан.

Таблиця параметрів

Як користуватися таблицею: виберіть рядок за DN, потім звіряйте D, L, H, PN, тип за ISO 5211, грані шпинделя та зусилля відкриття. Для фінальної перевірки розмірів зручніше додатково використовувати креслення.

DN, мм	D, мм	L, мм	H, мм	Маса, кг	PN	Тип за ISO 5211	Грані шпинделя, мм	Зусилля відкриття, H*м
15	15	130	69	1.8	16	F05	9	5
20	20	150	74	2.6	16	F05	9	10
25	25	160	77	3.0	16	F05	9	20
32	32	180	93	4.5	16	F07	11	30
40	40	200	90	5.5	16	F07	11	45
50	50	230	96	6.9	16	F07	11	50
65	65	270	99	9.5	16	F07	17	90
80	80	280	108	11.4	16	F07	17	100
100	100	300	149	17.4	16	F10	19	200
125	125	325	167	25.1	16	F10	19	200
150	150	400	198	36.9	16	F12	27	950
200	200	630	266	95.2	16	F14	36	1700
250	250	750	338	143.5	16	F16	46	2000
300	300	850	377	221.8	16	F16	46	2000

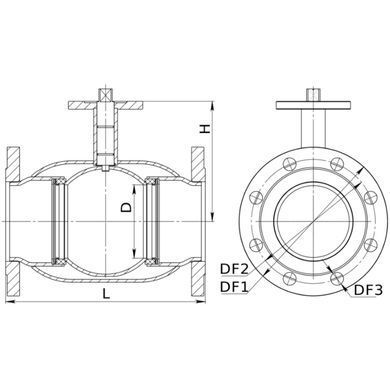

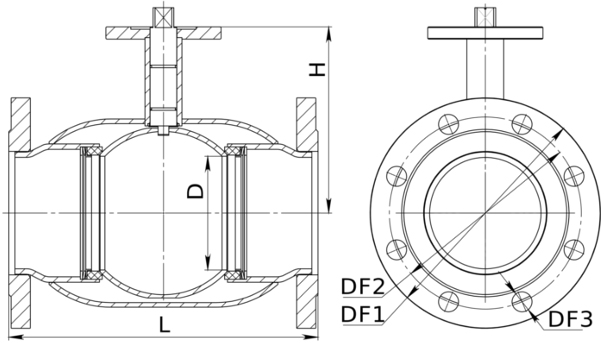

Креслення

Креслення потрібне для фінальної перевірки габаритів і посадкових розмірів перед закупівлею та монтажем. Звіряйте обраний варіант за таблицею та зіставляйте розміри за зображенням.

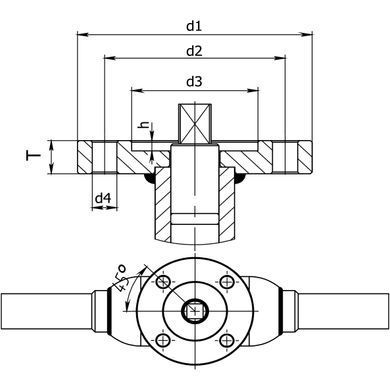

Таблиця фланців під привід

Як користуватися таблицею: виберіть тип фланця (наприклад, F05/F07/F10) і звіряйте значення d1, d2, d3, d4, h, n і T з вимогами вузла та посадки під привід.

Фланець	d1	d2	d3	d4	h	n	T
F05	65	50	35	7	3	4	10
F07	90	70	55	9	3	4	10
F10	125	102	70	12	3	4	14
F12	150	125	85	14	3	4	16
F14	175	140	100	18	4	4	16
F16	210	165	130	22	5	4	22
