Кран кульовий нержавіючий тип K122 — ручний фланцевий кульовий кран UKS тип K122 з розбірним трикомпонентним корпусом із нержавійки AISI 304. Призначений для перекриття потоку робочого середовища; застосовують для води, пари, повітря, нафтопродуктів і газу. Виріб розрахований на роботу в положенні «повністю відкрито» або «повністю закрито» і не призначений для регулювання потоку.
Ключові параметри
- Марка ручного крана: UKS тип K122
- Тип корпусу: розбірний, трикомпонентний
- Матеріал корпусу: нержавійка AISI 304
- Керування: з ручкою
- Приєднання: фланцеве
- Номінальний тиск: Ру/PN 16 кгс/см²
- Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150. Набір опцій залежить від обраної модифікації.
- Параметри за модифікаціями: номінальний прохід (Dn), будівельна довжина, приєднувальні розміри фланців (D, D1, D2), значення f і b, маса. Звіряйте характеристики для обраної модифікації.
Коротко про вибір
- Звірте потрібний номінальний прохід (Dn) і зіставте його з приєднанням по фланцях у вашому вузлі.
- Перевірте, чи підходить робоче середовище для застосування крана (вода, пара, повітря, газ, нафтопродукти).
- Уточніть робочі обмеження за температурою і тиском для обраного типорозміру.
- Заздалегідь підготуйте комплект для монтажу: прокладки, кріплення, відповідні фланці.
- Якщо важливі габарити й маса, орієнтуйтеся на таблицю параметрів і обирайте типорозмір під доступне місце встановлення.
Важливо про зображення
Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомлювальною ілюстрацією для серії UKS K122.
Чому зручно замовляти в БОЙЛЕР.УА
- Купити фланцевий кульовий кран серії UKS K122 можна з оформленням замовлення на обрану модифікацію та перевіркою сумісності по вузлу.
- Для серії UKS K122 допоможемо звірити сумісність і ключові параметри під задачу.
- Підкажемо, які типорозміри за Dn доступні та на що впливає вибір типорозміру під час встановлення й обслуговування.
- Допомагаємо звіряти параметри та документи для підбору під специфікацію, а для простих задач — швидко перевірити сумісність і комплектність монтажу.
- Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
- Зручно закривати специфікацію: арматура, труби, фітинги та комплектуючі в одній логіці підбору.
Як вибрати відповідний варіант
- Визначте потрібний номінальний прохід (Dn) за проєктом або наявною обв'язкою та оберіть відповідну модифікацію.
- Звірте приєднувальні розміри фланців і будівельну довжину, щоб кран коректно став у наявну ділянку трубопроводу.
- Перевірте робоче середовище та умови експлуатації: кран підбирають під конкретне застосування (вода, пара, повітря, газ, нафтопродукти).
- Якщо типорозмір виходить за діапазон таблиці параметрів, уточнюйте габарити й масу для обраної модифікації окремо.
На що звернути увагу під час вибору
- Кран розрахований на режим «відкрито/закрито»; для задач регулювання потоку обирають арматуру іншого призначення.
- Фланцеве з'єднання потребує правильного підбору прокладок і кріплення, а також рівномірного затягування по діагоналі.
- Враховуйте доступ для повороту ручки та обслуговування: трикомпонентна конструкція передбачає розбирання для сервісу.
- Для відповідальних застосувань заздалегідь узгодьте вимоги до середовища й режимів експлуатації з проєктом та регламентом об'єкта.
Довідкові рекомендації щодо підбору (загальні орієнтири)
- Якщо в системі можливі забруднення, заздалегідь передбачте промивання та захист вузла, щоб виключити потрапляння твердих частинок у зону кулі та ущільнень.
- Для фланцевих з'єднань дотримуйтеся єдиного стандарту за типорозмірами фланців у вузлі та підбирайте комплектуючі як систему.
- Під час регулярної експлуатації корисно періодично виконувати цикл «відкрити-закрити», щоб знизити ризик відкладень на робочій поверхні.
- Якщо є вимоги щодо харчових або слабкоагресивних середовищ, заздалегідь уточнюйте сумісність ущільнень та умови експлуатації.
- Під час закупівлі на об'єкт заздалегідь фіксуйте: Dn, габарити, комплект прокладок і кріплення, а також вимоги до середовища й режимів роботи.
Обмеження та дисклеймери
- Кран використовують як запірний пристрій; режим застосування — повне відкриття або повне закриття.
- Точні параметри та склад опцій залежать від обраної модифікації.
- Перед закупівлею та монтажем звіряйте приєднувальні розміри, габарити й масу для обраного типорозміру, щоб виключити несумісність із вузлом.
- За наявності — звіряйте документацію, паспорти та таблиці параметрів.
Типові помилки під час вибору та закупівлі
- Обрали типорозмір лише за Dn, не перевіривши приєднувальні розміри фланців і будівельну довжину.
- Заклали монтаж без прокладок і кріплення, через що з'єднання збирається з порушеннями.
- Не врахували, що параметри залежать від модифікації (обрали «за назвою»).
- Не звірили призначення та умови експлуатації.
Рекомендації щодо монтажу та встановлення (загальні орієнтири)
- Перед встановленням очистіть ділянку трубопроводу від забруднень і механічних частинок, щоб виключити пошкодження ущільнень.
- Перед встановленням/використанням звіряють сумісність: призначення, місце встановлення, вимоги вузла та умови експлуатації.
- Фланцеве з'єднання збирають із міжфланцевим ущільненням та рівномірним затягуванням кріплення по діагоналі.
- Після встановлення/застосування виконують контроль результату за призначенням виробу та регламентом об'єкта (якщо застосовно).
Документи (PDF)
Що корисно перевірити в паспорті (PDF)
- Приєднувальні розміри та габарити.
- Схеми/креслення та будівельну довжину (якщо застосовно).
- Номінальний тиск (PN/Ру) та примітки щодо застосування.
- Умови експлуатації та обмеження.
- Матеріали, будову вузлів, комплектність.
Під якими назвами трапляється в каталогах:
кран кульовий фланцевий нержавіючий кран кульовий трикомпонентний фланцевий кран кульовий розбірний нержавіючий кран кульовий UKS K122
Дивіться також
FAQ
Чи доступні всі поєднання опцій?
Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.
Що робити, якщо потрібної модифікації немає в списку?
Звірте параметри обраної модифікації за характеристиками та уточнюйте вибір виконання за доступними опціями.
Для яких середовищ підходить кран серії UKS K122?
Кран застосовують для води, пари, повітря, нафтопродуктів і газу.
Чи можна використовувати цей кран для регулювання потоку?
Ні. Для регулювання потоку обирають арматуру іншого призначення; цей кран використовують як запірний пристрій.
Що перевірити перед монтажем фланцевого крана?
Звірте Dn, приєднувальні розміри фланців і будівельну довжину для обраної модифікації, підготуйте прокладки та кріплення, очистіть трубопровід від забруднень.
З якого матеріалу виконано корпус?
Корпус виконано з нержавійки AISI 304.
Які параметри найчастіше відрізняються між модифікаціями?
Зазвичай відрізняються номінальний прохід (Dn), габарити, будівельна довжина та маса; звіряйте ці значення для обраного типорозміру.
Що важливо врахувати під час затягування фланцевого з'єднання?
Затягування кріплення виконують рівномірно по діагоналі з установленою прокладкою, щоб виключити перекіс і витоки.

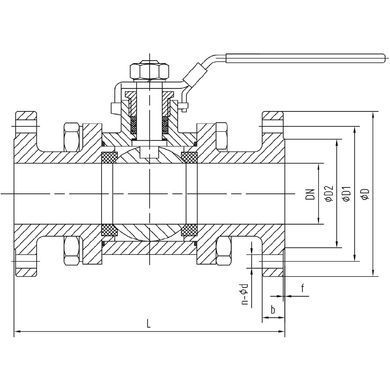

Таблиця параметрів
| DN, мм | L, мм | D, мм | D1, мм | D2, мм | f, мм | b, мм | Вага, кг |
|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 2,210 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 2,790 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 3,650 |
| 32 | 180 | 140 | 100 | 78 | 2 | 18 | 5,750 |
| 40 | 200 | 150 | 110 | 88 | 3 | 18 | 6,900 |
| 50 | 230 | 165 | 125 | 102 | 3 | 20 | 9,460 |
| 65 | 290 | 185 | 145 | 122 | 3 | 22 | 15,180 |
| 80 | 310 | 200 | 160 | 138 | 3 | 24 | 20,200 |
| 100 | 350 | 235 | 190 | 162 | 3 | 24 | 30,500 |
