НЕРЖАВІЙКА

Марка ручного крану	UKS тип K120
Тип корпусу	моноблочний
Матеріал корпусу	нержавійка AISI 304
Керування	з ручкою
Приєднання	фланцеве
Номінальний прохід, Ду (Dn)	20
Будівельна довжина, мм	38 мм
Номінальний тиск Ру/PN	16 кгс/см²
Діапазон температур	від -30ºС до +180ºС
Кран для перекриття	вода, газ (сертифікат), нафтопродукти, повітря
Країна реєстрації бренду	Китай

Кран кульовий нержавіючий тип K120 Ду 20

Артикул 250417

Найкраща ціна!

Залишити відгук

2 041.05 грн
з ПДВ

Номінальний прохід, Ду (Dn)

15 20 25 32 40 50 65 80 100 125 150 200

Кран кульовий нержавіючий тип K120 — ручний фланцевий кульовий кран UKS тип K120 з моноблочним корпусом із нержавійки AISI 304. Призначений для перекриття потоку робочого середовища та розрахований на роботу в положенні «повністю відкрито» або «повністю закрито». Застосовується для води, повітря, нафтопродуктів і газу (сертифікат).

Ключові параметри Як вибрати Монтаж Документи FAQ Таблиця параметрів

Ключові параметри

Марка ручного крана: UKS тип K120
Тип корпусу: моноблочний
Матеріал корпусу: нержавійка AISI 304
Керування: з ручкою
Приєднання: фланцеве
Номінальний тиск: Ру/PN 16 кгс/см²
Діапазон температур: від -30ºС до +180ºС
Кран для перекриття: вода, газ (сертифікат), нафтопродукти, повітря
Країна виробник: Китай
Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: приєднувальні розміри фланців (D, D1, D2), розміри T і f, будівельна довжина L, габарити W і H, кріплення (Z-M, Z-d), розміри Ø, a, h, значення Kv, маса. Звіряйте характеристики для обраної модифікації.

Коротко про вибір

Оберіть потрібний Dn за трубопроводом і перевірте, що він доступний у лінійці модифікацій.
Звірте фланцеві розміри (D, D1, D2) і схему кріплення (Z-M, Z-d) з відповідними фланцями у вузлі.
Зіставте умови експлуатації з PN/Ру та діапазоном температур.
Уточніть робоче середовище та вимоги щодо газу (сертифікат), якщо кран планується для газової лінії.
Заздалегідь підготуйте комплект монтажу: прокладки та кріплення під обраний типорозмір.

Важливо про зображення

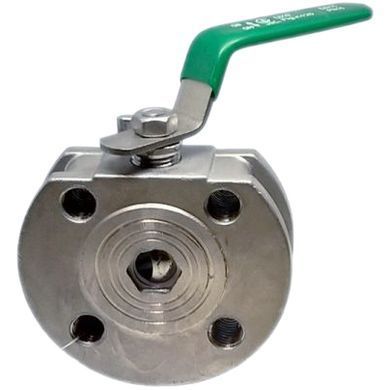

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомчою ілюстрацією для серії UKS K120.

Чому зручно замовляти в БОЙЛЕР.УА

Купити фланцевий кульовий кран серії UKS K120 можна з оформленням замовлення на потрібний Dn і звіркою приєднувальних розмірів за вузлом.
Для серії UKS K120 допоможемо зіставити фланцеві розміри та схему кріплення з відповідними деталями, щоб уникнути несумісності.
Підкажемо, як читати таблицю параметрів і які розміри критичні для посадки крана в існуючу ділянку трубопроводу.
Допомагаємо підготувати комплектність під монтаж: підібрати прокладки та кріплення під конкретний типорозмір і схему отворів фланців.
Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
Зручно закривати специфікацію: арматура, труби, фітинги та комплектуючі в одній логіці підбору.

Як вибрати відповідний варіант

Визначте потрібний Dn і оберіть відповідну модифікацію з доступного ряду.
Звірте посадкові розміри фланців (D, D1, D2) і кількість/розмір кріплення (Z-M, Z-d), щоб з'єднання коректно зібралося без переробок.
Якщо важливі габарити, перевірте L, W і H за таблицею параметрів, щоб кран поміщався у відведене місце та ручка мала хід.
Для задач, де важлива продуктивність, орієнтуйтеся на Kv обраного типорозміру та узгоджуйте його з потрібною витратою системи.

На що звернути увагу під час вибору

Кран призначений для запірного режиму «відкрито/закрито»; для регулювання потоку підбирають арматуру іншого призначення.
Фланцеве з'єднання чутливе до перекосу: за невідповідності розмірів або нерівномірної затяжки можливі протікання.
Під час вибору кріплення враховуйте позначення Z-M, Z-d: важливо не переплутати кількість отворів, різьбу та діаметр отвору під болт.
Якщо лінія газова, заздалегідь уточнюйте організаційні вимоги до введення в експлуатацію та документації щодо газу (сертифікат), без прив'язки до конкретної схеми об'єкта.

Довідкові рекомендації з підбору (загальні орієнтири)

Збирайте вузол як систему: кран, відповідні фланці, прокладки та кріплення під одну й ту саму схему отворів і розміри.
Якщо на ділянці є ризик механічних домішок, закладайте заходи із захисту вузла та промивання, щоб знизити ризик пошкодження ущільнень.
Для закупівлі на об'єкт заздалегідь фіксуйте: Dn, PN/Ру, L, схему отворів фланців і перелік комплектуючих під монтаж.
Плануйте доступ до ручки та простору для обслуговування, особливо якщо кран встановлюється в ніші або поруч з обладнанням.
Під час приймання партії звірте маркування та відповідність ключових параметрів обраним типорозмірам до монтажу.

Обмеження та дисклеймери

Кран використовують як запірний пристрій; робочий режим — повне відкриття або повне закриття.
Точні параметри та склад опцій залежать від обраної модифікації.
Перед закупівлею та монтажем звіряйте приєднувальні розміри фланців, габарити та масу обраного типорозміру, щоб виключити несумісність із вузлом.
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки під час вибору та закупівлі

Обрали лише за Dn, не звіривши D, D1, D2 та схему отворів під кріплення.
Не врахували габарити L, W, H і не перевірили доступ для роботи ручкою після встановлення.
Не врахували, що параметри залежать від модифікації (обрали «за назвою»).
Не звірили призначення та умови експлуатації.
Підібрали прокладки та кріплення без прив'язки до конкретного типорозміру та схеми отворів фланців.

Документи (PDF)

Технічний паспорт

Що корисно перевірити в паспорті (PDF)

Приєднувальні розміри та габарити.
Схеми/креслення та монтажну довжину (якщо застосовно).
Номінальний тиск (PN/Ру) та примітки щодо застосування.
Умови експлуатації та обмеження.
Матеріали, будову вузлів, комплектність.

Під якими назвами трапляється в каталогах:

кран кульовий фланцевий нержавіючий кран кульовий нержавіючий PN16 кран кульовий UKS K120 кран кульовий моноблочний фланцевий кран кульовий фланцевий Ду

Дивіться також

FAQ

Чи доступні всі поєднання опцій?

Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.

Що робити, якщо потрібної модифікації немає в списку?

Оберіть найближчий доступний типорозмір лише після звірки приєднувальних розмірів і габаритів, а також уточніть доступні виконання за опціями.

Для яких середовищ підходить кран UKS K120?

Кран застосовують для води, повітря, нафтопродуктів і газу (сертифікат).

Чи можна використовувати цей кран для регулювання потоку?

Ні. Кран розрахований на запірний режим «повністю відкрито» або «повністю закрито».

Які ущільнення застосовуються в конструкції?

Ущільнення кулі виконані з PTFE, ущільнення штока — графіт.

Які обмеження за тиском і температурою враховувати?

Номінальний тиск — Ру/PN 16 кгс/см², діапазон температур — від -30°С до +180°С.

Що перевірити перед монтажем фланцевого крана?

Перевірте Dn, фланцеві розміри (D, D1, D2), схему отворів (Z-M, Z-d), підготуйте прокладки та кріплення, а також очистіть трубопровід від забруднень.

Що означає Kv у таблиці параметрів?

Kv — пропускна здатність; під час вибору типорозміру її зіставляють з потрібною витратою системи.

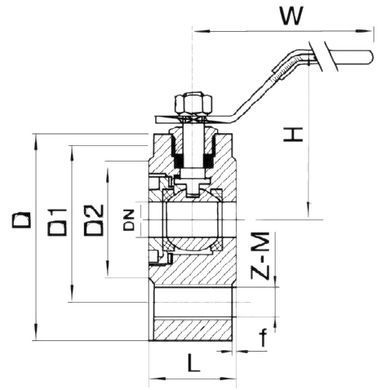

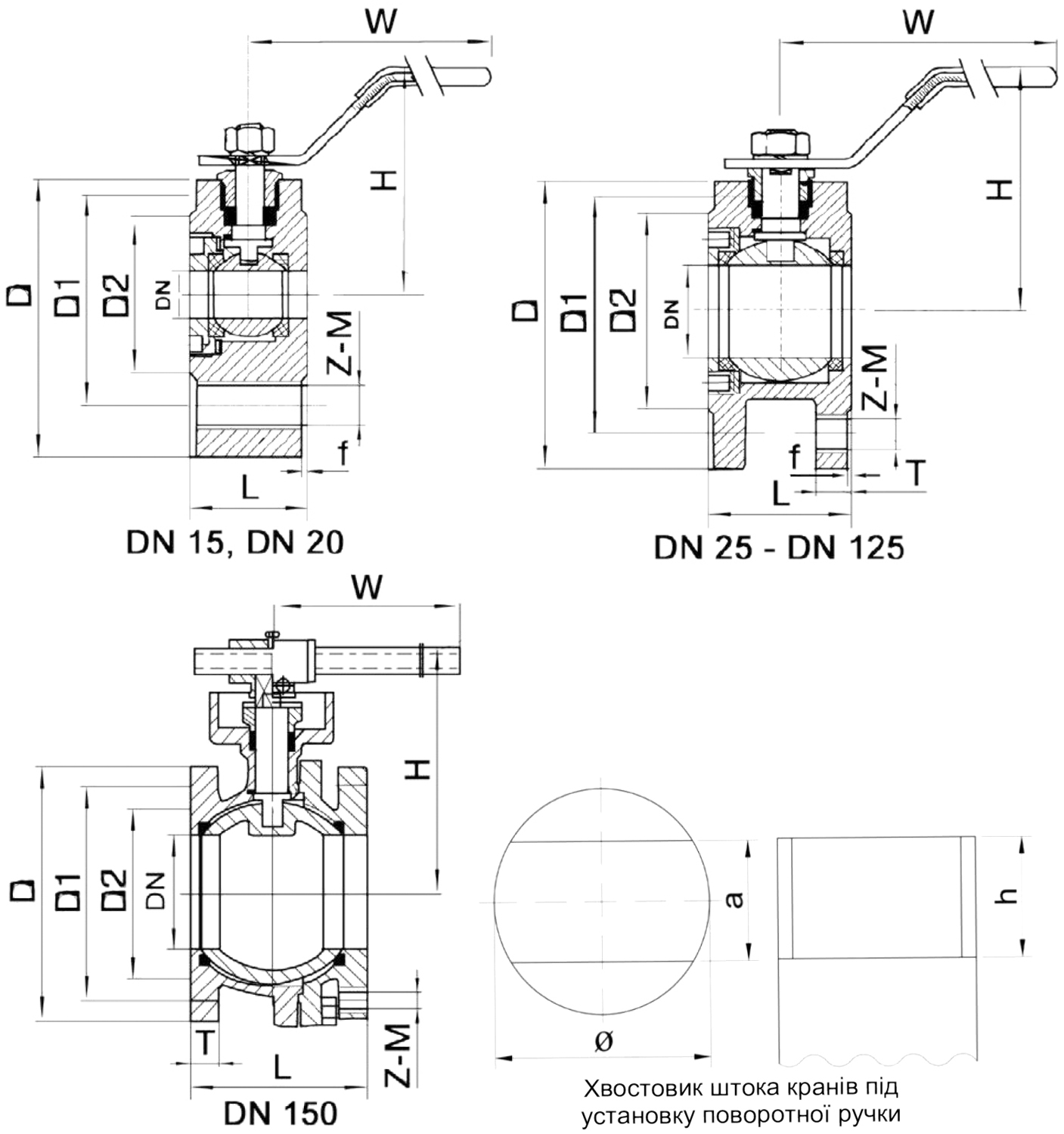

Таблиця параметрів

DN	D	D1	D2	T	f	L	W	H	Z-M, Z-d	Ø	a	h	Kv, м3/год	Вага, кг
15	95	65	46	13	1.5	33	120	72	4-M12	8	5	10	14.7	1.71
20	105	75	56	14	1.5	38	120	82	4-M12	10	6	12	26.2	2.5
25	115	85	65	14	1.5	45	140	92	4-M12	12	7	15	40.9	3.1
32	140	100	76	16	2	55	170	100	4-M16	14	9	17	105	4.1
40	150	110	85	16	2	62	200	115	4-M16	16	10	20	170	5.2
50	165	125	100	18	2	72	240	115	4-M16	20	12	24	223	6.5
65	185	145	120	20	3	97	280	120	8-M16	20	12	27	276.5	9.2
80	200	160	135	20	3	120	320	145	8-M16	22	15	27	654.4	13.2
100	220	180	156	22	3	140	400	155	8-M16	24	17	31	905	16.2
125	250	210	185	22	3	200	450	180	8-M16	-	-	-	1360	31
150	285	240	210	24	3	225	500	190	8-M20	-	-	-	1472.3	45
