Кран кульовий нержавіючий IVR 685 з майданчиком ISO 5211

НЕРЖАВІЙКА

Марка ручного крану	IVR тип 685
Марка крану під привід	IVR тип 685
Тип корпусу	моноблочний
Матеріал корпусу	нержавійка AISI 316
Керування	з ручкою, під привід
Приєднання	фланцеве
Номінальний прохід, Ду (Dn)	50
Будівельна довжина, мм	78 мм
Номінальний тиск Ру/PN	16 кгс/см²
Діапазон температур	від -25°C до +180°C
Кран для перекриття	вода, нафтопродукти, повітря, харчова промисловість
Країна реєстрації бренду	Італія

Головна

Каталог

Трубопровідна, запірна арматура

Крани кульовi

Крани фланцеві

Кран кульовий нержавіючий з майданчиком під привід тип 685 IVR Ду 50

Артикул 124044

Найкраща ціна!

Залишити відгук

10 611.64 грн
з ПДВ

Номінальний прохід, Ду (Dn)

15 20 25 32 40 50 65 80 100

Кран кульовий нержавіючий з майданчиком під привід тип 685 IVR — фланцевий кульовий кран IVR тип 685 з моноблоковим корпусом із нержавійки AISI 316 та керуванням ручкою/під привід. Призначений для перекриття потоку й розрахований на роботу в положеннях «повністю відкрито» або «повністю закрито». Підходить для води, нафтопродуктів і повітря, з робочими параметрами Ру/PN 16 кгс/см² та діапазоном температур від -25°C до +180°C.

Ключові параметри Як вибрати Монтаж Документи FAQ Таблиця параметрів

Ключові параметри

Марка ручного крана: IVR тип 685
Марка крана під привід: IVR тип 685
Тип корпусу: моноблоковий
Матеріал корпусу: нержавійка AISI 316
Керування: з ручкою, під привід
Приєднання: фланцеве
Фланцеві кінці: UNI EN 1092
Майданчик під привід: ISO 5211
Конструктив: анти викидний шток
Матеріали вузлів: корпус CF8M, куля та шток SS316; ущільнення PTFE; O-ring VITON
Номінальний тиск: Ру/PN 16 кгс/см²
Діапазон температур: від -25°C до +180°C
Країна виробник: Італія
Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: d, L, D, D1, D2, b, f, H, W, C, ISO 5211, Z, N/m, Kv. Звіряйте характеристики для обраної модифікації.

Коротко про вибір

Оберіть потрібний Dn по трубопроводу та перевірте, що він доступний у ряді модифікацій.
Звірте приєднувальні розміри фланців (D, D1, D2) і схему отворів/кріплення (Z) за таблицею параметрів.
Якщо планується привід, зіставте інтерфейс ISO 5211 з обраним типом приводу та вимогами щодо посадки.
Зіставте умови експлуатації з PN/Ру та діапазоном температур.
Заздалегідь підготуйте комплект для фланцевого вузла: прокладки та кріплення під обраний типорозмір.

Важливо про зображення

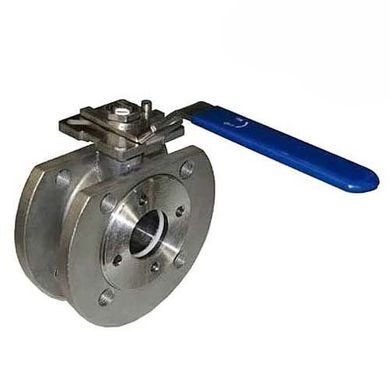

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомчою ілюстрацією для серії IVR 685.

Чому зручно замовляти в БОЙЛЕР.УА

Купити кульовий фланцевий кран IVR тип 685 можна з оформленням замовлення на обраний Dn і звіркою посадкових розмірів під вузол.
Допоможемо погодити сумісність по фланцях UNI EN 1092 та інтерфейсу ISO 5211, щоб привід і арматура коректно зістиковалися.
Підкажемо, які параметри з таблиці критичні для встановлення в існуючу ділянку та для підбору відповідних фланців.
Зручно зібрати комплект вузла: кран, фланці, прокладки та кріплення в одній логіці підбору.
Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
Для B2B-закупівлі підготуємо комплект документів під бухгалтерію та погодження позиції у специфікації.

Як вибрати відповідний варіант

Визначте Dn і оберіть модифікацію з доступного ряду.
Звірте D, D1, D2 і монтажні параметри (L, H, W) за таблицею, щоб кран помістився й коректно став по приєднанню.
Під час вибору приводу орієнтуйтеся на ISO 5211 обраного типорозміру та вимоги до посадки на шток.
Якщо важлива пропускна здатність, використовуйте Kv обраного Dn як орієнтир і узгоджуйте його з потрібною витратою вузла.

На що звернути увагу під час вибору

Кран розрахований на запірний режим «відкрито/закрито»; для регулювання потоку зазвичай обирають арматуру іншого призначення.
Фланцеве з’єднання чутливе до перекосу: за нерівномірного затягування кріплення можливі підтікання по ущільненню.
Майданчик ISO 5211 задає геометрію посадки приводу; невідповідність за типорозміром призводить до проблем з монтажем.
Для середовищ зі спеціальними вимогами (зокрема контакт із продуктом) заздалегідь уточнюйте допуски та обмеження щодо застосування.

Довідкові рекомендації з підбору (загальні орієнтири)

Збирайте вузол як комплект: кран, відповідні фланці, прокладки та кріплення під одну схему отворів і розміри.
Для закупівлі заздалегідь фіксуйте Dn, PN/Ру, інтерфейс ISO 5211 і перелік комплектуючих для монтажу.
Плануйте доступ до ручки й місця встановлення приводу, щоб забезпечити хід ручки та обслуговування вузла.
Під час приймання звірте маркування серії/типу та відповідність обраного Dn, щоб уникнути заміни на близький типорозмір.
Якщо в системі можливі забруднення, передбачте заходи із захисту та промивки вузла перед введенням в експлуатацію.

Обмеження та дисклеймери

Кран використовують як запірний пристрій; робочий режим — повне відкриття або повне закриття.
Точні розміри, Kv і посадкові параметри залежать від обраної модифікації.
Перед вибором приводу та монтажем звіряйте ISO 5211 і приєднувальні розміри фланців, щоб виключити нестикування у вузлі.
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки під час вибору та закупівлі

Обрали лише за Dn і PN/Ру, не звіривши D, D1, D2 і схему отворів/кріплення.
Підібрали привід без урахування ISO 5211 обраного типорозміру, через що потрібна перехідна арматура або переробка посадки.
Не врахували, що параметри залежать від модифікації (обрали «за назвою»).
Не звірили призначення та умови експлуатації.
Підібрали прокладки та кріплення без прив’язки до конкретного типорозміру та схеми отворів фланців.

Документи (PDF)

Технічний паспорт

Що корисно перевірити в паспорті (PDF)

Приєднувальні розміри та габарити.
Схеми/креслення та монтажну довжину (за потреби).
Номінальний тиск (PN/Ру) та примітки щодо застосування.
Умови експлуатації та обмеження.
Матеріали, будову вузлів, комплектність.

Під якими назвами трапляється в каталогах:

кран кульовий фланцевий нержавіючий кран кульовий під електропривод кран кульовий з майданчиком ISO 5211 кран кульовий IVR 685 кран кульовий AISI 316 PN16

Дивіться також

FAQ

Чи доступні всі поєднання опцій?

Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.

Що робити, якщо потрібної модифікації немає у списку?

Оберіть найближчий доступний типорозмір лише після звірки приєднувальних розмірів і габаритів, а також уточніть доступні виконання за опціями.

Для яких середовищ застосовують кран IVR тип 685?

Кран застосовують для води, нафтопродуктів і повітря; для середовищ зі спеціальними вимогами заздалегідь уточнюють обмеження щодо застосування.

Чи можна використовувати цей кран для регулювання потоку?

Ні. Кран розрахований на запірний режим «повністю відкрито» або «повністю закрито».

Навіщо потрібен майданчик ISO 5211?

ISO 5211 задає стандарт посадки приводу на арматуру та допомагає підбирати привід і кріплення за типорозміром майданчика.

Які обмеження за тиском і температурою враховувати?

Номінальний тиск — Ру/PN 16 кгс/см², діапазон температур — від -25°C до +180°C.

Що перевірити перед монтажем фланцевого крана?

Звірте Dn, розміри фланців (D, D1, D2), схему отворів/кріплення та товщину/тип прокладки, потім виконайте рівномірне затягування по діагоналі.

Як підбирати привід для крана з майданчиком ISO 5211?

Підбирають привід за типорозміром ISO 5211 обраного Dn і вимогами вузла щодо керування; для коректної роботи враховують умови експлуатації та розрахункове навантаження.

Таблиця параметрів

DN	d	L	D	D1	D2	b	f	H	W	C	ISO 5211	Z	N/m	Kv
15	15	36	95	65	45	11	2	89	117	9	F03/F04	4xM12	5	20
20	20	38	105	75	58	11	2	94	117	9	F03/F04	4xM12	8	45
25	25	50	115	85	68	12	2	90	164	11	F04/F05	4xM12	10	60
32	32	53	140	100	78	14	2	100	164	11	F04/F05	4xM16	14	100
40	40	65	150	110	88	15	3	105	203	14	F05/F07	4xM16	18	170
50	50	78	165	125	102	16	3	125	203	14	F05/F07	4xM16	25	265
65	65	98	185	145	122	16	3	140	255	17	F07/F10	4xM16	48	510
80	76	118	200	160	138	18	3	156	255	17	F07/F10	8xM16	75	790
100	94	140	220	180	158	18	3	175	302	17	F07/F10	8xM16	110	1230
