Марка ручного крану	T.I.S. тип 072122016
Тип корпусу	розбірний, двоскладовий
Матеріал корпусу	чавун
Керування	з ручкою
Приєднання	фланцеве
Номінальний прохід, Ду (Dn)	150
Номінальний тиск Ру/PN	16 кгс/см²
Діапазон температур	від -10°C до +120°C
Кран для перекриття	вода, повітря
Країна реєстрації бренду	Італія

Кран кульовий чавунний T.I.S. Ду 150

Артикул 365011

Найкраща ціна!

Залишити відгук

35 491.24 грн
з ПДВ

Номінальний прохід, Ду (Dn)

15 20 25 32 40 50 65 80 100 125 150 200

Кран кульовий чавунний T.I.S. Ду 15 — фланцевий кульовий кран з ручним керуванням для перекриття потоку води та повітря. Під час вибору враховують DN, номінальний тиск і температурний діапазон, а також сумісність фланцевого з’єднання за типорозміром. Для звірки використовуйте таблицю параметрів і креслення.

Ключові параметри Як обрати Монтаж Документи FAQ Таблиця параметрів Креслення

Ключові параметри

Марка ручного крана: T.I.S. тип 072122016
Тип корпусу: розбірний, двоскладовий
Матеріал корпусу: чавун
Керування: з ручкою
Приєднання: фланцеве
Номінальний тиск: 16 кгс/см²
Діапазон температур: від -10°C до +120°C
Кран для перекриття: вода, повітря
Країна виробник: Італія
Покриття: епоксидне порошкове, RAL 5002, 50 мкм
Доступні модифікації: Номінальний прохід, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: параметри, що залежать від обраного DN. Звіряйте характеристики для обраної модифікації.

Коротко про вибір

Спочатку визначте DN за проєктом або за місцем встановлення та оберіть потрібний типорозмір.
Перевірте, що PN і температурний режим підходять під умови роботи вузла.
Зіставте фланці за типорозміром і схемою отворів, щоб з’єднання збиралося без переробок.
Переконайтеся, що є доступ для повороту рукоятки в крайні положення після монтажу.
Підберіть ущільнення та кріплення під фланцеве з’єднання до закупівлі, щоб не зупиняти складання.

Важливо про зображення

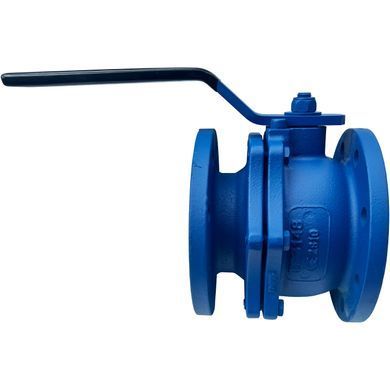

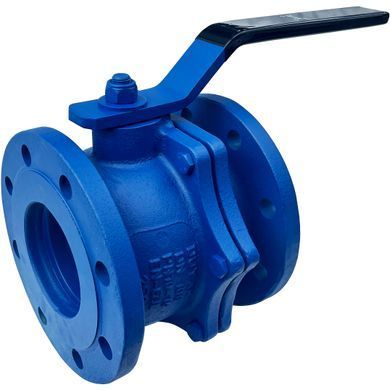

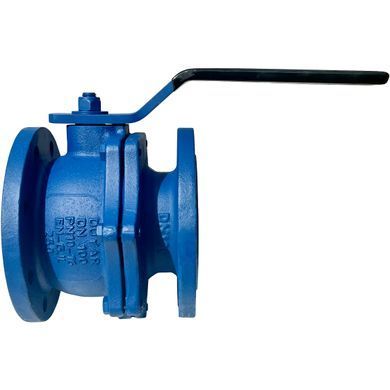

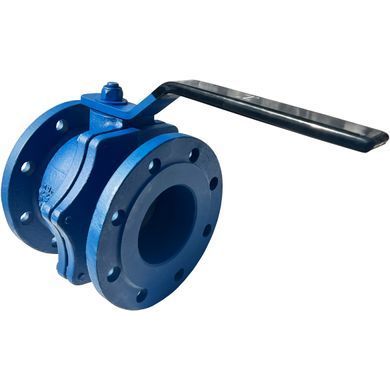

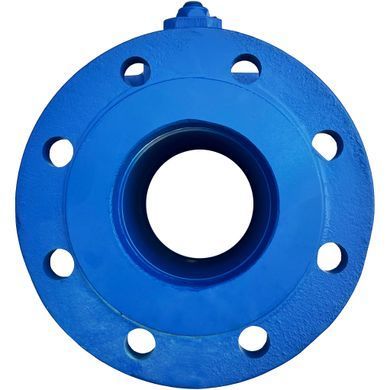

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомлювальною ілюстрацією для серії T.I.S. тип 072122016.

Чому зручно замовляти в БОЙЛЕР.УА

Купити кульовий кран T.I.S. можна з оформленням замовлення на обраний DN і звіркою сумісності фланцевого з’єднання під задачу.
Допоможемо зіставити ключові параметри для коректного підбору виконання під умови застосування.
Підкажемо, які перевірки щодо монтажу та доступу до ручки варто врахувати до встановлення у вузлі.
Зручно укомплектувати вузол супутніми позиціями: прокладки та кріплення під фланцеве з’єднання.
Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
Для B2B-закупівель зручно закривати специфікацію: арматура, труби, фітинги та комплектуючі в одній логіці підбору.

Як обрати відповідний варіант

Оберіть DN із доступних значень і зафіксуйте його в заявці, щоб не переплутати типорозмір під час замовлення.
Звірте PN і температурний режим з умовами експлуатації, особливо якщо режим відрізняється від типового.
Перевірте сумісність фланців за типорозміром і схемою отворів, щоб виключити невідповідності під час складання.
Оцініть місце встановлення: чи буде доступ до рукоятки та чи достатньо простору для її повороту.

На що звернути увагу під час вибору

Невідповідність фланців за схемою отворів часто призводить до вимушеної заміни відповідних деталей або переробки вузла.
Навіть за відповідного DN у різних виконань можуть відрізнятися габарити, тому перед закупівлею звіряйтеся з таблицею параметрів.
Якщо кран планується встановлювати в обмеженому просторі, заздалегідь оцінюють зручність керування рукояткою після монтажу.
Для середовищ, відмінних від води та повітря, сумісність за матеріалами й умовами застосування перевіряють до встановлення.

Довідкові рекомендації з підбору (загальні орієнтири)

Плануйте вузол комплектно: кран, відповідні фланці, ущільнення та кріплення під один типорозмір.
Для закупівлі заздалегідь підготуйте перелік перевірок: DN, PN, температурний режим, доступ до ручки, сумісність фланців.
Якщо в проєкті є вимоги до стандартів приєднання та випробувань, звіряйте їх із документами на виріб.
Під час приймання корисно звірити відповідність обраному DN і цілісність ущільнювальних поверхонь фланців.
Для повторюваних закупівель фіксуйте обране виконання та параметри у специфікації, щоб виключити заміну на інший типорозмір.

Обмеження та дисклеймери

Перед вибором і встановленням перевіряють сумісність за DN, PN і параметрами фланцевого з’єднання.
Точні параметри та склад опцій залежать від обраної модифікації.
Для середовищ, відмінних від води та повітря, сумісність за умовами застосування перевіряють заздалегідь.
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки під час вибору та закупівлі

Обрали DN без ув’язки з відповідними фланцями та схемою отворів, через що з’єднання не збирається.
Не перевірили PN і температурний режим під умови експлуатації, а потім зіткнулися з обмеженнями під час застосування.
Не врахували, що параметри залежать від модифікації (обрали “за назвою”).
Не звірили призначення та умови експлуатації.
Замовили прокладки та кріплення без ув’язки з фланцевим виконанням, що призводить до повторного складання.

Документи (PDF)

Технічний паспорт

Що корисно перевірити в паспорті (PDF)

Приєднувальні розміри та габарити за обраним DN.
Стандарти приєднання та випробувань, якщо вони важливі для проєкту.
Номінальний тиск (PN/Ру) та примітки щодо застосування.
Умови експлуатації та обмеження.
Матеріали, будова вузлів, покриття та комплектність.

Під якими назвами трапляється в каталогах:

кран кульовий фланцевий кран кульовий чавунний кран кульовий PN16 кран кульовий T.I.S. кран кульовий для води та повітря

Дивіться також

FAQ

Чи доступні всі поєднання опцій?

Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.

Що робити, якщо потрібної модифікації немає в списку?

Підбирайте найближчий варіант лише після звірки DN, параметрів фланцевого приєднання та ключових обмежень щодо застосування.

Для яких середовищ підходить кран?

Кран призначений для перекриття води та повітря; для інших середовищ сумісність за умовами застосування перевіряють до встановлення.

Що важливо перевірити по фланцях перед закупівлею?

Перевіряють відповідність DN, сумісність за схемою отворів і коректний підбір ущільнення та кріплення під фланцеве з’єднання.

На що впливає вибір DN в експлуатації?

DN визначає типорозмір приєднання та впливає на підбір відповідних деталей, габарити встановлення й умови компонування вузла.

Які перевірки корисно зробити перед монтажем?

Перевіряють доступ до рукоятки, комплектність за ущільненням і кріпленням, а також відсутність перекосу під час затягування фланцевого з’єднання.

Що найчастіше упускають під час вибору кульового крана з ручкою?

Часто забувають перевірити, що після встановлення рукоятка зможе вільно повертатися в крайні положення та залишиться доступ для обслуговування.

Які параметри зазвичай фіксують у заявці на закупівлю?

Зазвичай фіксують марку/тип, DN, PN і тип приєднання, щоб виключити заміну типорозміру та невідповідності по фланцях.

Таблиця параметрів

Як користуватися таблицею: оберіть рядок за DN і звіряйте значення за відповідними колонками (G, K, D, n-d, b, L, H, T і «Вага, кг») для обраного типорозміру.

DN	G	K	D	n-d	b	L	H	T	Вага, кг
25	65	85	115	4-14	16	125	103	155	3.5
32	76	100	140	4-19	18	130	110	190	5.5
40	84	110	150	4-19	18	140	120	190	6.5
50	99	125	165	4-19	20	150	130	260	9
65	118	145	185	4-19	20	170	140	260	12
80	132	160	200	8-19	22	180	155	465	15.5
100	156	180	220	8-19	24	190	170	465	21

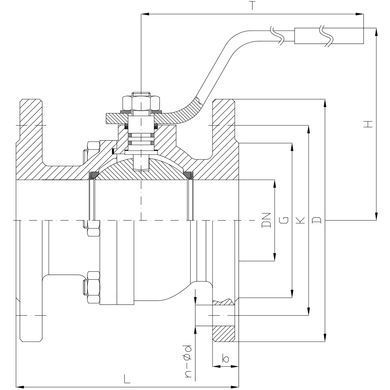

Креслення

Креслення зручне для фінальної перевірки компонування та парності під час встановлення. Перед монтажем зіставте обраний DN і основні габарити з кресленням.
