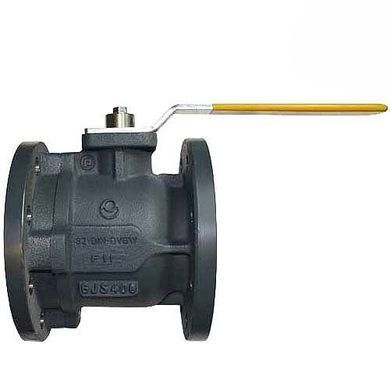

Газовий фланцевий чавунний кран IVR 82 PN 16

Марка ручного крану	IVR тип 82
Марка крану під привід	IVR тип 82
Тип корпусу	розбірний, двоскладовий
Матеріал корпусу	чавун
Керування	з ручкою, під привід
Приєднання	фланцеве
Номінальний прохід, Ду (Dn)	150
Будівельна довжина, мм	210 мм
Номінальний тиск Ру/PN	16 кгс/см²
Діапазон температур	від -10°C до +60°C
Кран для перекриття	газ (сертифікат)
Країна реєстрації бренду	Італія

Головна

Каталог

Трубопровідна, запірна арматура

Крани кульовi

Крани фланцеві

Кран газовий фланцевий чавунний тип 82 IVR Ду 150

Артикул 124074

За попереднім замовленням

Залишити відгук

47 622.12 грн
з ПДВ

Номінальний прохід, Ду (Dn)

25 32 40 50 65 80 100 125 150

Газовий фланцевий чавунний кран тип 82 IVR — кульовий кран із фланцевим приєднанням для перекриття газу. Передбачено два варіанти керування: ручка та встановлення привода. Корпус розбірний, двоскладовий; матеріал корпусу — чавун GJS 400. Фланцеві кінці за UNI-EN 1092, номінальний тиск PN 16 (16 bar). Температурний діапазон експлуатації: від -10°C до +60°C. Сфера застосування: газові мережі середнього та низького тиску, а також вуглеводні. Конструкція передбачає антивикидний шток. Під час вибору узгоджують DN (Ду), параметри фланцевого з’єднання та вимоги до керування. Звіряйтеся з таблицею розмірів і підтвердьте за кресленням.

Ключові параметри Як вибрати Монтаж Документи FAQ Таблиця розмірів Креслення

Ключові параметри

Марка крана: IVR тип 82
Призначення: перекриття газу; газові мережі середнього та низького тиску
Тип корпусу: розбірний, двоскладовий
Матеріал корпусу та фланців: чавун GJS 400
Керування: з ручкою, під привод
Приєднання: фланцеве
Стандарт фланців: UNI-EN 1092
Номінальний тиск: PN 16 (16 bar)
Діапазон температур: від -10°C до +60°C
Особливість конструкції: антивикидний шток
Матеріали ущільнень (за паспортом): сідло PTFE; ущільнювальні кільця FP
Виконання кулі/штока: IVR 82 — куля латунь із хромуванням
Країна виробник: Італія
Доступні модифікації: DN (Ду): 20, 25, 32, 40, 50, 65, 80, 100, 125, 150. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: DN (Ду), будівельна довжина, приєднувальні розміри та отвори, параметри майданчика під привод (F.ISO), габарити за кресленням. Звіряйте характеристики для обраної модифікації.

Підказка щодо підбору під привод: орієнтуйтеся на розмір майданчика F.ISO (за таблицею розмірів) і компонування за кресленням, щоб привод не впирався в сусідні елементи та залишався доступ до обслуговування.

Коротко про вибір

Виберіть DN (Ду) з доступного ряду під трубопровід і відповідні фланці.
Звірте стандарт відповідних фланців і схему отворів: UNI-EN 1092, PN 16.
Узгодьте варіант керування: ручка або привод, з урахуванням доступу та місця встановлення.
Якщо потрібен привод, заздалегідь перевірте майданчик F.ISO та розміри за кресленням.
Заздалегідь передбачте комплект на фланцеве з’єднання: прокладки та кріплення.

Важливо про зображення

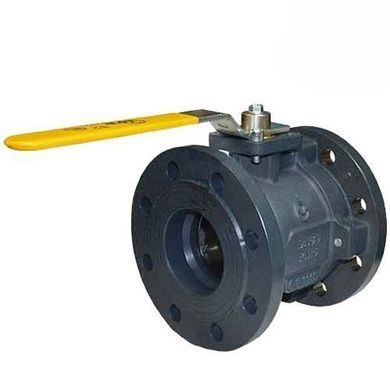

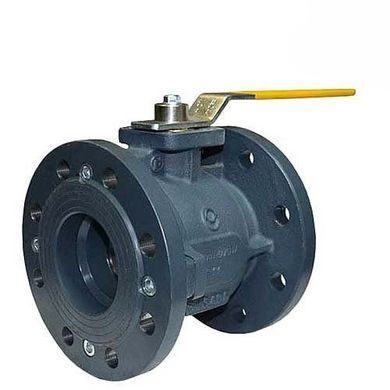

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомчою ілюстрацією для серії IVR тип 82.

Чому зручно замовляти в БОЙЛЕР.УА

Газовий фланцевий кран IVR тип 82 можна підібрати під потрібний DN (Ду) та варіант керування: ручка або привод.
Допомагаємо звірити сумісність фланцевого вузла: стандарт UNI-EN 1092, PN 16 і схему отворів.
Підкажемо, що перевірити під час вибору привода: майданчик F.ISO та компонування за кресленням.
Зручно узгодити документи та застосування: технічний паспорт як опорне джерело щодо виконання та обмежень.
Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
Зручно комплектувати вузол: фланці, прокладки та кріплення в одній логіці підбору.

Як вибрати відповідний варіант

Визначте задачу: перекриття газу в трубопровідному вузлі без регулювання витрати.
Підберіть DN (Ду) з доступного ряду під трубопровід і відповідні фланці.
Узгодьте спосіб керування: ручний або з приводом, з урахуванням умов доступу та експлуатації.
Звірте приєднувальні та габаритні розміри за паспортом. Звіряйтеся з таблицею розмірів і за кресленням.

На що звернути увагу під час вибору

Невідповідність розмірів і отворів відповідних фланців призводить до проблем під час стикування та затягування з’єднання.
Для привода важливі майданчик F.ISO і місце під монтаж, щоб не обмежувати роботу вузла та доступ до обслуговування.
Для газових задач критично враховувати призначення виробу та вимоги об’єкта до застосування і перевірок.
Якщо кран обирається під заміну, заздалегідь звірте монтажну довжину L і габарити за кресленням, щоб уникнути переробок.

Довідкові рекомендації щодо підбору (загальні орієнтири)

Зберіть дані для заявки: DN (Ду), стандарт фланців (UNI-EN 1092), PN 16, спосіб керування та умови застосування.
Для фланцевого монтажу заздалегідь визначте комплект герметизації та кріплення під схему отворів.
Якщо планується привод, продумайте розміщення та доступ до обслуговування вузла на місці монтажу.
Для заміни на чинній ділянці оцініть, чи є місце для демонтажу/монтажу без конфліктів із сусідніми елементами.
Документи (PDF) використовуйте як опорне джерело щодо параметрів виконання та обмежень обраної модифікації.

Обмеження та дисклеймери

Кран застосовують як запірну арматуру для перекриття газу; режими застосування обирають за задачею та умовами експлуатації.
Точні параметри та склад опцій залежать від обраної модифікації.
Перед встановленням звіряйте сумісність за фланцевим з’єднанням, PN 16 і вимогами до керування (ручка/привод).
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки під час вибору та закупівлі

Обрали DN (Ду) без звірки схеми отворів і розмірів відповідних фланців.
Не врахували майданчик F.ISO та габарити за кресленням, якщо планується привод.
Не підготували комплект на фланцеве з’єднання (прокладки та кріплення) під конкретний вузол.
Не врахували, що параметри залежать від модифікації (обрали за назвою).
Не звірили призначення та умови експлуатації.

Документи (PDF)

Технічний паспорт

Що корисно перевірити в паспорті (PDF)

Діапазон DN і PN 16, стандарт фланців UNI-EN 1092.
Габарити та приєднувальні розміри за таблицею і кресленням (включно з позначеннями A-R, B-R, C-R, D-R, h-R, H-R).
Майданчик під привод (F.ISO) і компонування вузла.
Матеріали основних вузлів (корпус/фланці GJS400, сідло PTFE тощо).
Kv для оцінки пропускної здатності за DN.

Під якими назвами трапляється в каталогах:

кран кульовий газовий фланцевий кран газовий IVR тип 82 кран кульовий чавунний для газу PN 16 кран кульовий під привод для газу запірний газовий кран фланцевий

Дивіться також

FAQ

Чим відрізняється IVR 82 від IVR 83?

IVR 83 — виконання, аналогічне IVR 82, але зі штоком і кулею з AISI 304.

Чи підходить кран для регулювання витрати?

Кульові крани зазвичай застосовують для режиму відкрито/закрито; режим регулювання підбирають за задачею та умовами експлуатації.

Що найважливіше перевірити перед встановленням?

Звіряють DN (Ду), PN 16, стандарт і розміри фланців, схему отворів, а під час встановлення привода — майданчик F.ISO і компонування за кресленням.

Де взяти Kv для розрахунку?

Kv зазначено в технічному паспорті; орієнтуйтеся на значення для потрібного DN.

Таблиця розмірів

Як користуватися таблицею: виберіть рядок за DN (Ду) і звіряйте приєднувальні та габаритні розміри за відповідними колонками. Позначення A-R, B-R, C-R, D-R, h-R і H-R використовуйте для звірки з кресленням.

DIMENSIONI - DIMENSIONS (mm)
DN	Ø	S	H	L	D	a	N° fori	M fori	d fori	F.ISO	D2	□C	A-R	B-R	C-R	D-R	h-R	H-R
20	20	120	73	200	105	75	4	*	14	F04	42	9	*	*	*	*	*	*
25	25	125	77	200	115	85	4	*	14	F04	42	9	*	*	*	*	*	*
32	32	130	82	200	140	100	4	*	18	F04	42	9	*	*	*	*	*	*
40	40	140	92	240	150	110	4	*	18	F05	50	14	127	45	52	150	175	210
50	50	150	99	240	165	125	4	*	18	F05	50	14	127	45	52	150	175	210
65	61	170	121	260	185	145	4	*	18	F07	70	17	127	45	52	150	175	210
80	74	180	130	260	200	160	8	*	18	F07	70	17	127	45	52	150	175	210
100	95	190	144	260	220	180	8	*	18	F07	70	17	127	45	52	150	175	210
125	120	200	185	450	250	210	8	M16	*	F10	102	22	170	63	73	288	280	315
150	145	210	204	450	285	240	8	M20	*	F10	102	22	170	63	73	288	280	315

Kv (орієнтир за пропускною здатністю)

Kv — довідковий коефіцієнт пропускної здатності. Для орієнтовних розрахунків виберіть DN і використайте значення Kv з таблиці нижче.

DN	Kv
20	45
25	60
32	100
40	170
50	265
65	510
80	790
100	1230
125	1900
150	2900

Креслення

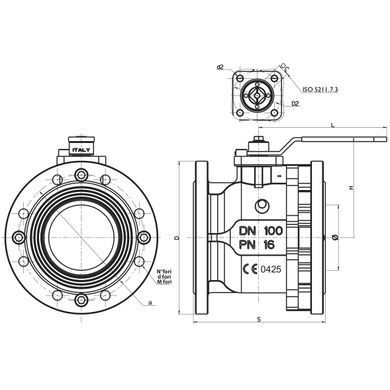

Креслення використовують для фінальної перевірки габаритів і компонування вузла. Зіставляйте розміри на кресленні з позначеннями A-R, B-R, C-R, D-R, h-R, H-R з таблиці розмірів, а також звіряйте майданчик під привод за F.ISO.
