Глухі

PN 6

Характеристики

Тип фланца	глухий
Номінальний прохід Ду (Dn)	100
Номінальний тиск Ру/PN	6 кгс/см²
Зовнішній діаметр фланця (D)	205 мм
Міжцентрова відстань (D1)	170 мм
Діаметр отвору під кріпильний болт (d)	18 мм
Кількість отворів, шт.	4 шт.
Болт / шпилька для монтажу	М16
Товщина глухого фланця (t)	12 мм
Матеріал фланця	сталь 20
Стандарт	ДСТУ ГОСТ 12836

Фланець глухий сталевий PN 6 Dn 100

Артикул 192310

Найкраща ціна!

Залишити відгук

502.39 грн
з ПДВ

Номінальний прохід, Ду/Dn (Ø)

15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400

Сталевий глухий фланець Ру 6 — глухий фланець для перекриття кінцевої ділянки трубопроводу у фланцевому з’єднанні. Використовується як фланцева заглушка, коли потрібно тимчасово або постійно закрити лінію. Під час підбору важливо звірити стандарт і типорозмір, а також завчасно підібрати кріплення та прокладку під вузол. Звіряйтеся з таблицею розмірів і підтвердьте за кресленням.

Ключові параметри Як вибрати Монтаж FAQ Таблиця розмірів Креслення

Ключові параметри

Тип фланця: глухий
Матеріал фланця: сталь 20
Стандарт: EN 1092-1 / ДСТУ ГОСТ 12836 (залежно від типорозміру)
Номінальний тиск: 6 кгс/см²
Доступні модифікації: Номінальний прохід, Ду/Dn (Ø): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500. Набір опцій залежить від обраної модифікації.
Параметри за модифікаціями: номінальний прохід Ду (Dn), габаритні розміри (D, D1, d, t), кількість отворів, кріплення (болт/шпилька). Звіряйте характеристики для обраної модифікації.

Коротко про вибір

Перевірте, що потрібен саме глухий фланець для перекриття кінця лінії, а не прохідний.
Звірте стандарт за таблицею розмірів (EN 1092-1 або ДСТУ ГОСТ 12836 для обраного Ду/Dn), щоб збіглися посадкові розміри та розмітка отворів.
Оберіть Ду/Dn зі списку доступних модифікацій і зіставте розміри D, D1, d та товщину t за обраним типорозміром.
Підберіть прокладку та кріплення під розмітку отворів і обраний розмір болта/шпильки.
Якщо з’єднання планується розбирати, враховуйте доступ до кріплення та зручність обслуговування вузла.

Важливо про зображення

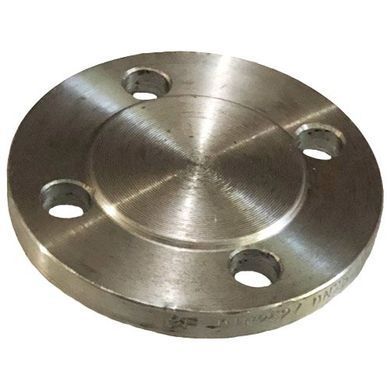

Увага: візуальне виконання виробу може відрізнятися від фото залежно від модифікації та типорозміру. Фотографія слугує ознайомчою ілюстрацією для серії глухих сталевих фланців Ру 6.

Чому зручно замовляти в БОЙЛЕР.УА

Купити сталевий глухий фланець Ру 6 можна з оформленням замовлення на обрану модифікацію за Ду/Dn.
Допоможемо звірити сумісність вузла за стандартом (EN 1092-1 або ДСТУ ГОСТ 12836) і ключовими приєднувальними параметрами обраного типорозміру.
Підкажемо, які розміри за модифікацією важливо зіставити перед закупівлею: D, D1, d, t, кількість отворів і тип кріплення.
Зручно підібрати комплектуючі під вузол: прокладки та кріпильні елементи у потрібній номенклатурі.
Для юросіб (B2B): безготівка, рахунок/КП, закривальні документи; ми — платник ПДВ.
Для B2B-закупівель зручно формувати єдине замовлення за суміжними групами: фланці, фланцеві з’єднання та супутні позиції.

Як вибрати відповідний варіант

Визначте потрібний Ду/Dn за проєктом або за розміром трубопроводу та фланця у відповідь.
Перевірте відповідність стандарту за обраним типорозміром (EN 1092-1 або ДСТУ ГОСТ 12836), щоб виключити невідповідність за отворами та посадковими розмірами.
За обраним Ду/Dn зіставте приєднувальні розміри D і D1, а також діаметр отворів d і товщину t. Звіряйтеся з таблицею розмірів.
Звірте кількість отворів і підберіть болт/шпильку за потрібним розміром різьби.

На що звернути увагу під час вибору

Ризик помилки найчастіше пов’язаний із розміткою отворів: навіть за збігу Ду/Dn важливо, щоб збіглися D1 і кількість отворів.
Отвори під кріплення задають межу за болтом/шпилькою: невідповідність за d ускладнює складання та рівномірну затяжку.
Товщина t впливає на коректність складання вузла з обраним кріпленням; перевіряйте її за модифікацією.
Якщо вузол обслуговуваний, заздалегідь оцініть, наскільки зручно буде затягувати та розбирати з’єднання.

Довідкові рекомендації щодо підбору (загальні орієнтири)

Заздалегідь сформуйте комплект вузла: глухий фланець, прокладка, болти або шпильки, гайки та шайби.
Для стабільного складання важливе рівномірне обтиснення по колу; заздалегідь підготуйте ключі та доступ до кріплення.
Якщо в системі трапляються різні стандарти фланців, не змішуйте їх без перевірки розмітки отворів і посадкових розмірів.
Для повторюваних закупівель фіксуйте обраний типорозмір і стандарт у специфікації, щоб виключити пересортицю.
Перед установленням огляньте контактні поверхні та прокладку, щоб уникнути перекосу й неповного прилягання.

Обмеження та дисклеймери

Підбір виконують за сумісністю з фланцем у відповідь і вузлом: стандарт, типорозмір і розмітка отворів.
Точні параметри та склад опцій залежать від обраної модифікації.
Кріплення та прокладка підбираються окремо під обраний типорозмір і схему вузла.
За наявності — звіряйте документацію, паспорти та таблиці параметрів.

Типові помилки під час вибору та закупівлі

Обрали Ду/Dn, але не звірили стандарт за таблицею розмірів (EN 1092-1 або ДСТУ ГОСТ 12836) і розмітку отворів — з’єднання не складається без доробок.
Не зіставили d і потрібний розмір болта/шпильки — кріплення не підходить за посадкою.
Не врахували, що розміри та кріплення залежать від модифікації (обрали за назвою).
Замовили фланець без прокладки та комплекту кріплення — монтаж відкладається через відсутні позиції.
Не перевірили стан ущільнювальних поверхонь і прокладки — з’являються перекоси та нерівномірна затяжка.

Дивіться також

FAQ

Чи доступні всі поєднання опцій?

Набір доступних опцій залежить від обраної модифікації; не всі поєднання можуть бути доступні.

Що робити, якщо потрібної модифікації немає у списку?

Звірте вимоги вузла за Ду/Dn і стандарт за таблицею розмірів (EN 1092-1 або ДСТУ ГОСТ 12836), потім уточнюйте доступні варіанти за списком модифікацій.

Для чого застосовують глухий фланець?

Глухий фланець використовують для перекриття кінцевої ділянки трубопроводу або окремої ділянки лінії у фланцевому з’єднанні.

Які параметри важливо звірити перед покупкою?

Перевірте стандарт за типорозміром (EN 1092-1 або ДСТУ ГОСТ 12836), обраний Ду/Dn і параметри за модифікацією: D, D1, d, товщину t, кількість отворів і потрібне кріплення.

Що означають позначення D, D1, d і t?

D — зовнішній діаметр фланця, D1 — міжцентрова відстань, d — діаметр отвору під кріпильний болт, t — товщина фланця.

Чи потрібно додатково купувати прокладку та кріплення?

Для складання фланцевого з’єднання зазвичай підбирають прокладку та комплект кріплення під обраний типорозмір і розмітку отворів.

Як знизити ризик помилок під час складання фланцевого з’єднання?

Звірте стандарт за типорозміром, зіставте приєднувальні параметри за модифікацією та виконуйте рівномірну затяжку кріплення по колу.

Чи можна використовувати глухий фланець для постійного перекриття лінії?

Глухі фланці застосовують для тимчасового або постійного закриття ділянки, коли не потрібне продовження трубопроводу або відгалуження.

Таблиця розмірів

Як користуватися: оберіть рядок за Ду (DN), потім звіряйте значення D, D1, d, t, кількість отворів і розмір болта/шпильки. Для фінальної перевірки парності переходьте до креслення.

Загальні параметри: виріб — глухий фланець (заглушка); тиск — Ру/PN 6 кгс/см²; матеріал — сталь 20.
Стандарти в таблиці: для різних типорозмірів наведені значення за EN 1092-1 і ДСТУ ГОСТ 12836; орієнтуйтеся на стовпець «Стандарт».

Глухий фланець (заглушка) Ру/PN 6 — розміри та кріплення
Ду (DN) номінальний прохід	D, мм зовнішній Ø заглушки	D1, мм міжцентрова	d, мм Ø отвору	Отв., шт. кільк. отворів	Болт/шпилька розмір різьби	t, мм товщина заглушки	Стандарт
15	80	55	11	4	М10	12	EN 1092-1 EN
20	90	65	11	4	М10	14	EN 1092-1 EN
25	100	75	12	4	М10	10	ДСТУ ГОСТ 12836
32	120	90	14	4	М12	10	ДСТУ ГОСТ 12836
40	130	100	14	4	М12	12	ДСТУ ГОСТ 12836
50	140	110	14	4	М12	12	ДСТУ ГОСТ 12836
65	160	130	14	4	М12	12	ДСТУ ГОСТ 12836
80	185	150	18	4	М16	12	ДСТУ ГОСТ 12836
100	205	170	18	4	М16	12	ДСТУ ГОСТ 12836
125	235	200	18	8	М16	14	ДСТУ ГОСТ 12836
150	260	225	18	8	М16	14	ДСТУ ГОСТ 12836
200	315	280	18	8	М16	14	ДСТУ ГОСТ 12836
250	370	335	18	12	М16	14	ДСТУ ГОСТ 12836
300	435	395	23	12	М20	16	ДСТУ ГОСТ 12836
350	485	445	23	12	М20	16	ДСТУ ГОСТ 12836
400	540	495	22	16	М20	22	EN 1092-1 EN
450	590	550	23	16	М20	22	ДСТУ ГОСТ 12836
500	640	600	23	16	М20	20	ДСТУ ГОСТ 12836
600	755	705	27	20	М24	28	ДСТУ ГОСТ 12836
700	860	810	27	24	М24	40	EN 1092-1 EN
800	975	920	30	24	М27	30	ДСТУ ГОСТ 12836
900	1075	1020	30	24	М27	48	EN 1092-1 EN
1000	1175	1120	30	28	М27	34	ДСТУ ГОСТ 12836
1200	1405	1340	33	32	М30	60	EN 1092-1 EN
1400	1620	1560	33	36	М30	50	ДСТУ ГОСТ 12836

Креслення

Креслення потрібне для фінальної перевірки парності та збігу розмірів перед монтажем. Зіставте позначення D, D1, d і t на кресленні з параметрами, які звіряєте за таблицею розмірів.

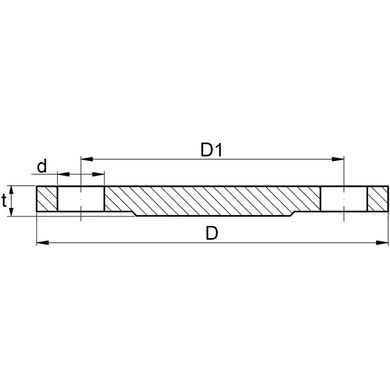

Креслення фланця:

D - Зовнішній діаметр фланця;

D1 - Міжцентрова відстань;

d - Діаметр отвору під кріпильний болт;

t - Товщина фланця.
