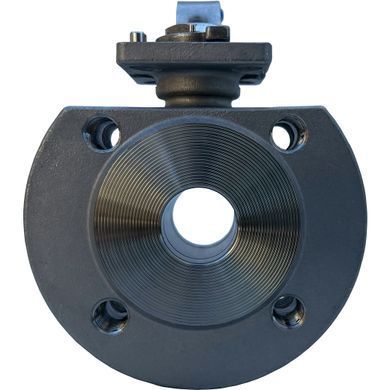

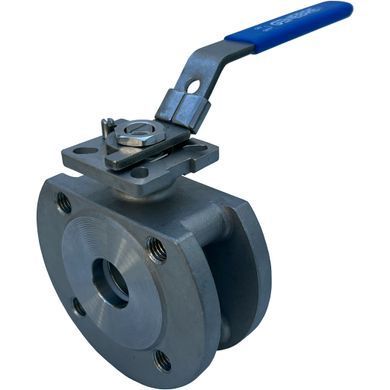

Кран шаровый нержавеющий с площадкой под привод Genebre тип 2118 — шаровый кран с ручным управлением и возможностью установки привода, с фланцевым присоединением. Корпус моноблочный, материал корпуса — нержавейка AISI 316. Применяется для перекрытия воды, нефтепродуктов, воздуха, а также в химической промышленности; при подборе согласуют Ду (DN), Ру/PN и присоединительные размеры по таблице параметров.
Ключевые параметры
- Марка крана под привод: Genebre тип 2118
- Тип корпуса: моноблочный
- Материал корпуса: нержавейка AISI 316
- Управление: с ручкой, под привод
- Присоединение: фланцевое
- Назначение: кран для перекрытия — вода, нефтепродукты, воздух, химическая промышленность
- Страна производитель: Испания
- Доступные модификации: Номинальный проход Ду (DN): 15, 20, 25, 32, 40, 50, 65, 80, 100. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: Ду (DN), Ру/PN, присоединительные размеры и отверстия (D, A, n x d), строительная длина (L), монтажные размеры (M, H, C x C), интерфейс ISO 5211, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите Ду (DN) под трубопровод и ответные фланцы.
- Сверьте Ру/PN и диапазон температур по выбранной модификации и условиям применения.
- Если планируется привод, проверьте интерфейс ISO 5211 и посадочные размеры (C x C, H) по таблице.
- Согласуйте болтовые отверстия (n x d) и присоединительные размеры (D, A) для стыковки с фланцами.
- Уточните соответствие рабочей среде и материалам уплотнений по документам (PDF).
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Genebre тип 2118.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый Genebre тип 2118 можно с оформлением заказа на нужную модификацию по Ду (DN) и параметрам применения.
- Поможем сверить совместимость по присоединению и таблице параметров: размеры, отверстия и посадочные параметры под привод.
- Подскажем, как сопоставить исполнение под задачу: ручное управление или установка привода через ISO 5211.
- Для монтажа удобно подобрать сопутствующие позиции под узел: фланцы, прокладки и крепеж без лишних позиций.
- Для юрлиц (B2B): безнал, счет/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите требования по рабочей среде и сценарию управления: ручка или привод.
- Подберите Ду (DN) из доступного ряда под трубопровод и пропускную способность узла.
- Согласуйте Ру/PN и температурный режим выбранной модификации с условиями применения.
- Проверьте геометрию присоединения и посадку под привод по таблице (D, A, n x d, L, M, H, C x C, ISO 5211).
На что обратить внимание при выборе
- Несовпадение отверстий и размеров фланцев (n x d, D, A) приводит к проблемам при стыковке и затяжке соединения.
- Для привода важно заранее проверить интерфейс ISO 5211 и монтажные размеры, чтобы привод помещался и корректно устанавливался.
- Для сред, отличных от воды, заранее уточняют применимость по материалам и ограничениям по условиям эксплуатации в документах (PDF).
- Шаровые краны обычно используют для режима открыто/закрыто; применение в режимах регулирования выбирают по задаче и условиям эксплуатации.
Справочные рекомендации по подбору (общие ориентиры)
- Сформируйте чек-лист под закупку: Ду (DN), Ру/PN, рабочая среда, температурный режим, присоединительные и монтажные размеры.
- Для межфланцевого монтажа заранее предусмотрите элементы герметизации и комплект крепежа под отверстия и размеры соединения.
- При выборе привода заранее согласуйте требования по посадке ISO 5211 и монтажным размерам, а также доступ к обслуживанию.
- При подборе для повторной замены удобнее ориентироваться на размеры и посадочные параметры узла, а не только на название изделия.
- Документы (PDF) используйте как опорный источник по ограничениям, материалам, монтажным схемам и таблицам параметров.
Ограничения и дисклеймеры
- Кран применяют как запорную арматуру для перекрытия среды; режимы применения выбирают по задаче и условиям эксплуатации.
- Точные параметры и состав опций зависят от выбранной модификации.
- Перед установкой сверяйте совместимость по присоединительным размерам, Ру/PN и рабочей среде выбранного исполнения.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду (DN) без сверки присоединительных размеров и отверстий (n x d) под ответные фланцы.
- Подобрали привод без проверки интерфейса ISO 5211 и монтажных размеров (C x C, H) по таблице.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Не запросили документы (PDF) для согласования ограничений и параметров под закупку и монтаж.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом сравните выбранную модификацию по Ду (DN) и присоединительным размерам с ответными фланцами.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- При межфланцевой установке обеспечьте корректную центровку, установку элементов герметизации и равномерную затяжку крепежа по окружности.
- Если используется привод, проверьте корректность посадки по ISO 5211 и свободный ход ручного/приводного управления без упора.
- После установки выполните контроль результата по назначению изделия и герметичности узла (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый нержавеющий под привод кран шаровый с площадкой ISO 5211 кран шаровый межфланцевый PN16 кран шаровый Genebre тип 2118 шаровой кран из нержавеющей стали с площадкой под привод
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Сверьте требуемые параметры узла (Ду (DN), Ру/PN, присоединительные и монтажные размеры) и уточняйте выбор исполнения по доступным опциям.
Для чего применяется кран Genebre тип 2118?
Кран используют как запорную арматуру для перекрытия потока рабочей среды в трубопроводном узле.
Можно ли поставить привод вместо ручки?
Исполнение предусматривает установку привода; при подборе привода проверяют посадку по ISO 5211 и монтажные размеры по таблице параметров.
Какие параметры важнее всего сверить для стыковки с фланцами?
Сверяют Ду (DN), Ру/PN, присоединительные размеры (D, A) и отверстия под крепеж (n x d), а также строительную длину (L) для размещения в узле.
Подходит ли кран для воздуха и нефтепродуктов?
Назначение по средам включает воду, нефтепродукты и воздух; для конкретных условий применения дополнительно сверяют ограничения и материалы по документам (PDF).
Что проверить перед монтажом, чтобы избежать протечек?
Проверяют совпадение размеров и отверстий фланцев, подбирают элементы герметизации и крепеж, обеспечивают центровку и равномерную затяжку по окружности.
Можно ли использовать шаровый кран для регулирования расхода?
Шаровые краны обычно применяют для режима открыто/закрыто; режим регулирования подбирают по задаче и условиям эксплуатации.

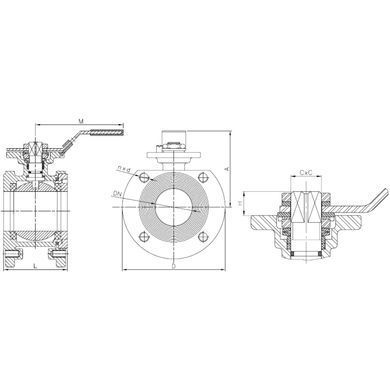

Таблица параметров
| DN | PN | D | A | L | M | n x d | H | C x C | ISO 5211 | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 95 | 85 | 36 | 115 | 4 x M12 | 10 | 9 x 9 | F03/F04 | 1.7 |
| 20 | 16 | 105 | 90 | 38 | 115 | 4 x M12 | 10 | 9 x 9 | F03/F04 | 1.9 |
| 25 | 16 | 115 | 95 | 50 | 170 | 4 x M12 | 10 | 11 x 11 | F04/F05 | 2.5 |
| 32 | 16 | 140 | 100 | 53 | 170 | 4 x M16 | 12.5 | 11 x 11 | F04/F05 | 3.5 |
| 40 | 16 | 150 | 105 | 65 | 210 | 4 x M16 | 14.5 | 14 x 14 | F05/F07 | 4.35 |
| 50 | 16 | 165 | 115 | 78 | 210 | 4 x M16 | 14 | 14 x 14 | F05/F07 | 5.45 |
| 65 | 16 | 185 | 130 | 98 | 260 | 4 x M16 | 17 | 17 x 17 | F07/F10 | 7.8 |
| 80 | 16 | 200 | 145 | 118 | 260 | 8 x M16 | 16 | 17 x 17 | F07/F10 | 10.3 |
| 100 | 16 | 220 | 175 | 140 | 260 | 8 x M16 | 19 | 17 x 17 | F07/F10 | 18 |
