Фильтры грязевики

Фильтр грязевик — обязательный элемент в магистральном трубопроводе при организации систем отопления, холодного и горячего водоснабжения. С его помощью осуществляется предварительная очистка подающей жидкости от взвешенных частиц и механических примесей. От эффективности устройства зависит качество работы и долговечность инженерной сети.

Грязевик – это металлический вертикальный цилиндрический агрегат, один из важных узлов системы теплоснабжения. Предназначен для очистки теплоносителя, то есть воды, от разнообразных крупных примесей: частиц грунта, окалины, песка, глины и продуктов коррозии.

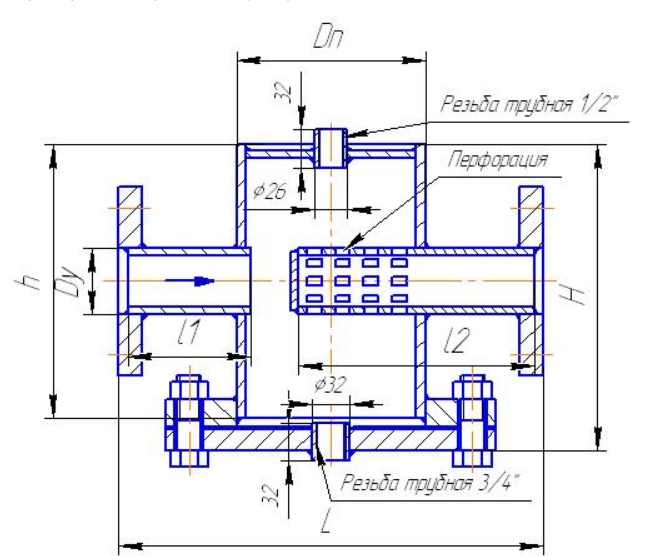

Размеры фильтра грязевика вертикального

В интернет-магазине boiler.ua представлены модели со следующими характеристиками:

Представленные выше фильтра можно купить с доставкой по всей Украине или забрать в пункте самовывоза.

Технические характеристики и принцип действия грязевика

Основная функция, которую должен выполнять фильтр грязевик-  отсев механических примесей. Если этого не делать, частицы, содержащиеся в воде, со временем будут оседать на стенках труб. Из-за этого уменьшится их диаметр, снизится теплоотдача и вырастет расход топлива на обогрев.

Вода заходит в патрубок конструкции. Она движется в корпус, в котором тяжелые частицы оседают на дне. После этого жидкость без крупных добавок проходит через фильтр, который вмонтирован перед выходным патрубком, и из него, уже очищенная, поступает в отопительную систему.

Диаметр патрубков фильтра строго соответствует диаметру трубы, на которую он устанавливается. Длина выпускного патрубка примерно равна длине оси корпуса. Перед его отверстием изнутри вмонтирована сетка, задерживающая более мелкую грязь, которая не осела ранее.

Разновидности грязевиков

На электростанциях, в котельных, подающих тепловых и водоснабжающих трубопроводах зданий и сооружений используются различные типы грязевиков, которые делятся по следующим показателям:

• По степени очистки различают грязевики-фильтры тонкой и грубой очистки. Разница заключается в размерах ячейки сетчатых фильтрующих элементов;

• По типу присоединения к трубной магистрали устройства оснащаются фланцами и патрубками под приварку;

• По монтажному положению бывают вертикальными и горизонтальными.

• По способу очистки могут быть промывными, не промывными и самопромываемыми.

Изделия имеют различную строительную длину и высоту, диаметр, производительность, которые указываются в технических характеристиках модели. Стандартный грязевой фильтр выдерживает давление до 16 кгс/см кв.

На что обратить внимание при покупке устройства?

При выборе изделия необходимо акцентировать внимание на способах монтажа, обслуживания и производительности модели.

Способ соединения

При фланцевом креплении кольца с отверстиями стягивают болтами. Монтаж предусматривает ответные фланцы на трубопроводе в четко выбранной позиции с учетом монтажной длины.

Менее популярный способ — глухой, с помощью сварки. Используются фаски для сварного шва по краям патрубков. Цена на такие модели ниже. В дальнейшем замену установки невозможно выполнить без вырезки части трубы.

Как обслуживать?

Без демонтажа обслуживаются промывные модели. Очистка фильтрующих элементов производится вручную через патрубки. Самопромывные виды чистить проще — открыть кран, и поток вымоет мусор и грязь. Удаляются даже плотно засевшие элементы грязи.

Номинальный проход и производительность

Грязевики различаются величиной номинального прохода жидкости (Ду). Выпускаются модели с номинальным проходом от 40 до 1400 мм. Заводы-изготовители указывают производительность изделия. Пропускная способность выражается в кубометрах в час. Так, грязевик вертикальный ГВ ТС-565 с Ду 150 мм способен фильтровать 89 куб. м. жидкости в час. Модель этой серии с Ду 400 мм пропустит через себя 633 куб. м. воды.

Как устроен грязевик, на чём основан принцип работы?

Все типы грязевиков имеют аналогичную конструктивную основу. Устройство представляет собой узел расширения трубопровода с встроенной системой фильтрации для отсечения и выпадения в осадок мусора. Особенности конструкции зависят от принципа работы:

• Инерционно-гравитационного;

• Механического;

• Магнитного.

Перечисленные принципы используются автономно или совместно.

Инерционно-гравитационный

Стальной цилиндр вертикального или горизонтального монтажного имеет диаметр, превышающий диаметр трубопровода на данном участке магистрали. Специальные перегородки в корпусе направляют поток воды вдоль стенок цилиндра. Центробежная сила оттесняет мусор к стенкам, который выпадают в осадок.

Механический

Взвешенные частицы невозможно отделить с помощью силы гравитации. На помощь приходят сетчатые фильтры. Механический способ предусматривает фильтрацию первой и второй очереди. Фильтр грубой очистки улавливает крупные фракции. Грязевики тонкой очистки оснащены сетчатым полотном с мелкими ячейками.

Магнитный

В системах, где высока вероятность окалины, металлической стружки применяется грязевик с магнитом, притягивающим металлический мусор.

Установка грязевика

Фильтр для очистки воды монтируется на линии перед устройством, которое защищает, обычно насосом. С двух сторон от него врезаются специальные отсечные краны.

На корпусе агрегата обычно имеются отметки, указывающие направление его установки.

Установкой водоочистителя должна заниматься специализированная монтажная организация. При неправильном монтаже в водопроводной системе могут возникнуть заторы.

Водоочистители могут устанавливаться несколькими способами. Грязевик вертикальный фланцевый крепится на трубы среднего и большого диаметра. Сначала монтируется кольцо, которое после обтягивается болтами. На трубу привариваются ответные фланцы.

Другой тип – фильтрующие комплектующие, которые крепятся с помощью сварки. Их минус в том, что при необходимости ремонта, агрегат нельзя легко демонтировать, придется вырезать фрагмент трубы. Но и стоимость их ниже.

Если водоочиститель крепится таким образом, что нет возможности частого демонтажа, до и после него устанавливаются манометры для контроля давления жидкости.

Правила эксплуатации

Грязевой фильтр для воды может работать продолжительное время. Заявленный термин службы – 15 лет. Необходимо периодически проводить его очистку от накопившихся загрязнений без демонтажа от трубопровода. Для этого нужно открыв дренажные вентили, слить шлак. Периодичность очистки зависит от качества пропускаемой воды.

Испытания пробным давлением нужно проводить один раз в восемь лет.

Параметры для подбора грязевика

Вертикальный грязевик устанавливается в системах водоснабжения и отопления. При его подборе обращают внимание на следующие параметры:

- проходной диаметр трубы, на которую он крепится;

- допустимый тип монтажа: фланцевый или под приварку. Для установки грязевика не должна существенно переделываться система водоснабжения;

- рабочее давление среды;

- температура теплоносителя – для труб отопления необходимы модели из легированной стали, стойкой к коррозии.

Что необходимо учесть при первоначальном включении грязевика?

При первом запуске этого комплектующего нужно выполнять определенную последовательность действий:

1. Закрутить дренажный кран.

2. Открыть воздушник в верхней части корпуса

3. Плавно приоткрыть кран на входе в грязевой фильтр, чтобы он заполнился водой.

4. Если весь воздух вышел – закрутить штуцер воздушника.

5. Медленно открыть все задвижки на выходе и входе.

6. Закрыть кран на байпассе или основной линии.

Если при запуске грязевика будет образовываться воздушная подушка, необходимо периодически приоткрывать штуцер воздушника.
