Кран шаровый чугунный IVR тип 80 — шаровый кран с ручным управлением и фланцевым присоединением. Корпус моноблочный, материал корпуса — чугун. Применяется для перекрытия воды, нефтепродуктов, воздуха, а также в химической промышленности; при подборе согласуют Ду (DN), Ру/PN 16 кгс/см² и присоединительные параметры узла. Сверяйтесь с таблицей размеров и подтвердите по чертежу.
Ключевые параметры
- Марка ручного крана: IVR тип 80
- Тип корпуса: моноблочный
- Материал корпуса: чугун
- Управление: с ручкой
- Присоединение: фланцевое
- Назначение: кран для перекрытия — вода, нефтепродукты, воздух, химическая промышленность
- Страна производитель: Италия
- Доступные модификации: Номинальный проход Ду (DN): 32, 40, 50, 65, 80, 100. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: Ду (DN), Ру/PN, строительная длина, диапазон температур, присоединительные размеры и отверстия, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите Ду (DN) под трубопровод и ответные фланцы.
- Согласуйте Ру/PN 16 кгс/см² и температурный режим с условиями применения.
- Проверьте присоединительные размеры и схему отверстий ответных фланцев для стыковки.
- Уточните требования по рабочей среде и ограничениям по условиям эксплуатации.
- Заранее предусмотрите элементы герметизации и крепеж для фланцевого соединения.

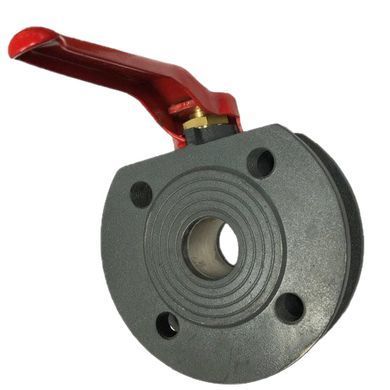

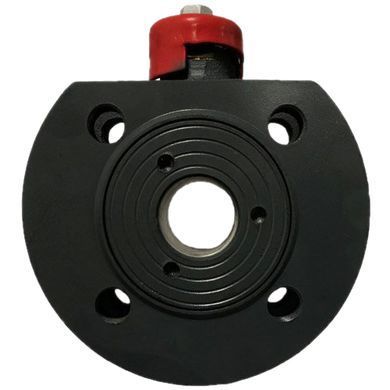

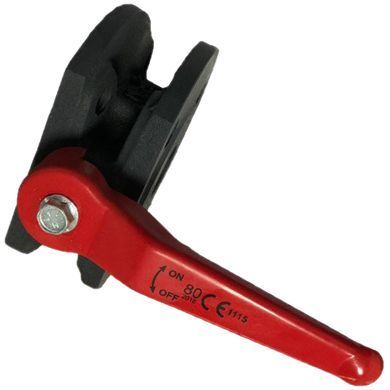

Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии IVR тип 80.
Почему удобно заказывать в БОЙЛЕР.УА
- Кран шаровый IVR тип 80 можно подобрать под нужную модификацию по Ду (DN) и условиям применения.
- Поможем сверить совместимость фланцевого узла: присоединительные параметры, отверстия и комплект на соединение.
- Подскажем, какие параметры важно согласовать до закупки: рабочая среда, Ру/PN, температурный режим и габариты по выбранному исполнению.
- Удобно подобрать сопутствующие позиции под монтаж: фланцы, прокладки и крепеж без лишних позиций.
- Для юрлиц (B2B): безнал, счет/КП, закрывающие документы; мы — плательщик НДС.
- Для комплектации объекта удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите рабочую среду и назначение узла: запорное перекрытие потока без регулирования расхода.
- Подберите Ду (DN) из доступного ряда под трубопровод и ответные фланцы.
- Согласуйте Ру/PN 16 кгс/см² и температурный режим выбранного исполнения с условиями применения.
- Проверьте присоединительные размеры и схему отверстий, чтобы фланцы корректно стыковались и затягивались. Сверяйтесь с таблицей размеров.
На что обратить внимание при выборе
- Несовпадение размеров и отверстий ответных фланцев приводит к проблемам при стыковке и затяжке соединения.
- В фланцевом узле критична корректная центровка и равномерная затяжка крепежа по окружности.
- Для сред, отличных от воды, заранее согласуют применимость по материалам и ограничениям по условиям эксплуатации.
- Если кран устанавливается в труднодоступном месте, заранее проверьте удобство доступа к ручке и возможность полного хода.
Справочные рекомендации по подбору (общие ориентиры)
- Сформируйте короткий чек-лист перед закупкой: Ду (DN), Ру/PN, рабочая среда, температурный режим, параметры фланцевого соединения.
- Для фланцевого монтажа заранее подберите прокладки и крепеж, а также заложите запас по месту для сборки узла.
- Если кран выбирается для замены, ориентируйтесь на строительную длину и присоединительные параметры существующего узла.
- Для эксплуатации без заеданий полезно периодически выполнять полный цикл открыто/закрыто, если это допустимо режимом работы.
- Документы (PDF) используйте как опорный источник по ограничениям, материалам и параметрам исполнения.
Ограничения и дисклеймеры
- Кран применяют как запорную арматуру для перекрытия среды; режимы применения выбирают по задаче и условиям эксплуатации.
- Точные параметры и набор опций зависят от выбранной модификации.
- Перед установкой сверяйте совместимость по фланцевому соединению, Ру/PN 16 кгс/см² и условиям применения выбранного исполнения.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду (DN) без сверки присоединительных размеров и схемы отверстий ответных фланцев.
- Не учли требования к рабочей среде и условиям эксплуатации для конкретного узла.
- Не подготовили комплект на фланцевое соединение (прокладки и крепеж) под выбранные параметры.
- Не учли, что параметры зависят от модификации (выбрали по названию).
- Для B2B не согласовали заранее перечень документов и требования к оформлению поставки.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом сравните выбранную модификацию по Ду (DN), Ру/PN и параметрам фланцевого соединения с ответными элементами узла.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- При фланцевой установке обеспечьте корректную центровку, установку элементов герметизации и равномерную затяжку крепежа по окружности.
- Проверьте полный ход ручки без упора и удобство доступа для обслуживания.
- После установки выполняют контроль результата по назначению изделия и герметичности узла (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и строительную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый чугунный фланцевый кран шаровый IVR тип 80 шаровый кран чугунный с ручкой кран шаровый фланцевый IVR
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Сверьте требуемые параметры узла (Ду (DN), Ру/PN, присоединительные параметры фланцевого соединения и строительная длина) и уточняйте выбор исполнения по доступным опциям.
Для чего применяется кран IVR тип 80?
Кран используют как запорную арматуру для перекрытия потока рабочей среды в трубопроводном узле.
Что важнее всего проверить для стыковки с фланцами?
Проверяют Ду (DN), Ру/PN, присоединительные размеры, схему отверстий и соответствие прокладки и крепежа выбранному соединению.
Подходит ли шаровый кран для регулирования расхода?
Шаровые краны обычно применяют для режима открыто/закрыто; режим регулирования подбирают по задаче и условиям эксплуатации.
Что проверить перед монтажом, чтобы снизить риск протечек?
Проверяют чистоту и состояние уплотняемых поверхностей, корректную центровку фланцев, соответствие прокладки и равномерную затяжку крепежа по окружности.
Можно ли устанавливать кран в любом положении?
Положение установки выбирают по месту и удобству управления ручкой; важно обеспечить свободный ход ручки и доступ для обслуживания.
Таблица технических характеристик
Как пользоваться таблицей: выберите строку по DN и сверяйте значения по колонкам Ø, S, H, L, D, a, № fori и M fori для выбранного исполнения.
| DN | Ø | S | H | L | D | a | № fori | M fori |
|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 40 | 82 | 125 | 105 | 75 | 4 | M12 |
| 25 | 25 | 50 | 92 | 150 | 115 | 85 | 4 | M12 |
| 32 | 32 | 55 | 98 | 150 | 140 | 100 | 4 | M16 |
| 40 | 40 | 62 | 105 | 150 | 150 | 110 | 4 | M16 |
| 50 | 50 | 80 | 112 | 150 | 165 | 125 | 4 | M16 |
| 65 | 61 | 100 | 144 | 240 | 185 | 145 | 4 | M16 |
| 80 | 74 | 120 | 154 | 240 | 200 | 160 | 8 | M16 |
| 100 | 95 | 130 | 144 | 260 | 220 | 180 | 8 | M16 |

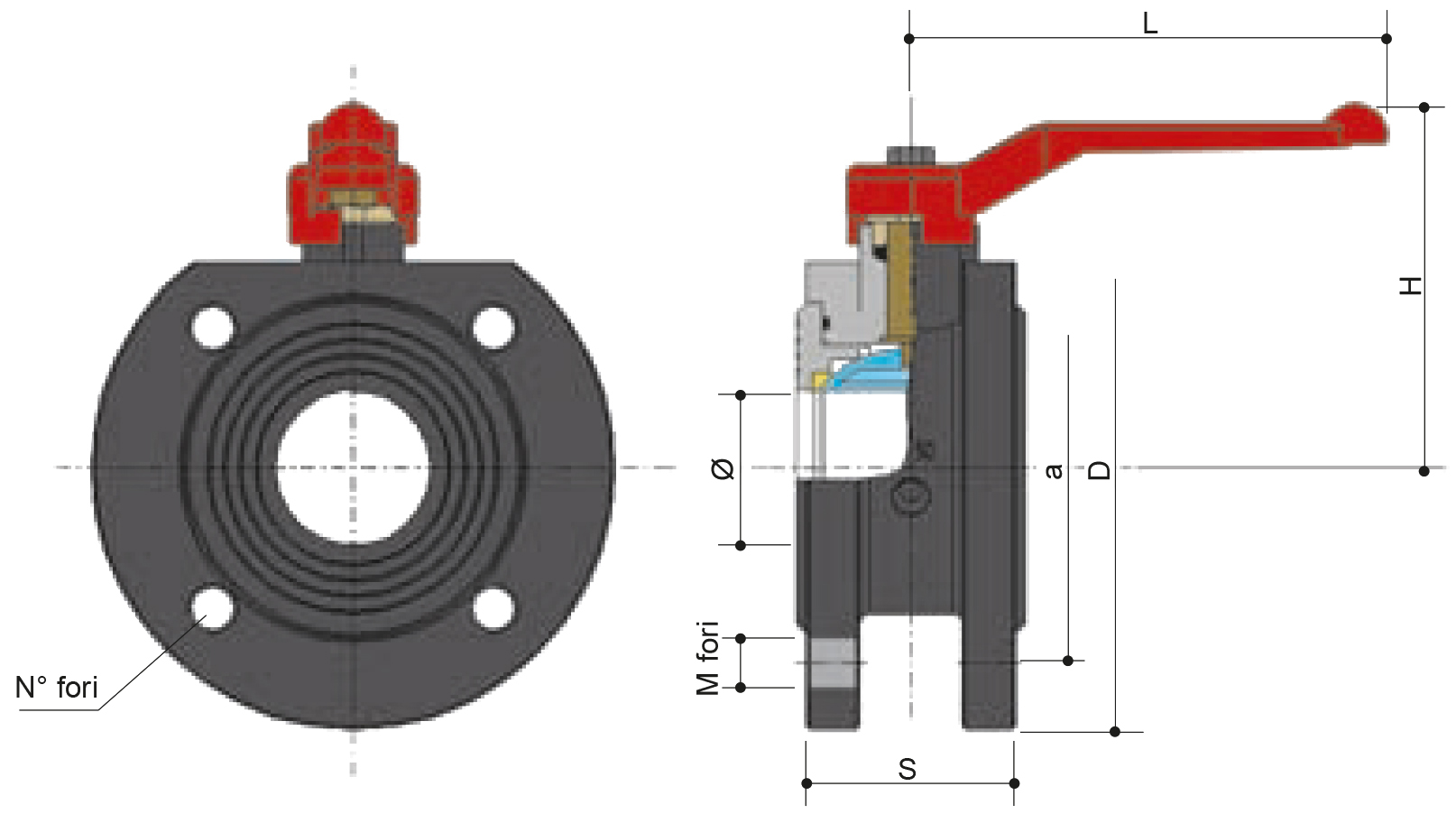

Чертеж
Чертеж используют для финальной проверки габаритов и соответствия выбранному исполнению. Для сверки ориентируйтесь на визуальное расположение элементов и сопоставляйте с таблицей технических характеристик.
