Изделие	затвор "Баттерфляй"
Бренд	VITECH
Материал корпуса	чугун
Материал диска	нержавеющая сталь
Уплотнение	резина (EPDM)
Номинальный проход, Ду (Dn)	40
Строительная длина, мм	42 мм
Номинальное давление Ру/PN	16 кгс/см²
Максимальная температура	+130°C
Затвор для перекрытия	вода, пищевая промышленность, химическая промышленность
Тип штока	квадратный
Управление затвором	с ручкой
Присоединение	межфланцевое
Страна производитель	Словакия

Главная

Каталог

Трубопроводная, запорная арматура

Затворы Баттерфляй

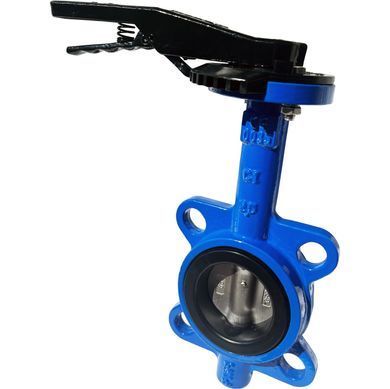

Затвор Баттерфляй VITECH с нержавеющим диском (EPDM) Ду 40

Артикул 126002

Наилучшая цена!

Оставить отзыв

2 016.27 грн
з ПДВ

Номинальный проход, Ду (Dn)

40 50 65 80 100 125 150 200 250 300

Управление затвором

с ручкой с редуктором

Полное Руководство по Дисковым Поворотным Затворам VITECH 1GH28N: Особенности, Применение и Технические Характеристики

Введение в Мир Дисковых Поворотных Затворов VITECH

Дисковые поворотные затворы VITECH 1GH28N - это современные устройства запорной арматуры, широко используемые в различных отраслях промышленности. Эти затворы применяются для регулирования и перекрытия потоков рабочих сред в системах водоснабжения, отопления, вентиляции и кондиционирования. Благодаря своей универсальности и высокому качеству, они занимают ключевые позиции в системах пищевой, химической и фармацевтической промышленности.

Обратите внимание, к данному товару приложены Файлы и Таблицы, такие как:

Файлы

Технический паспорт

Таблицы

Размеры изделий

Особенности Конструкции и Преимущества

Надежность и Простота Эксплуатации

Затворы VITECH отличаются своей надежностью и удобством в использовании. Простота монтажа и долговечность обеспечиваются за счет качественных материалов и продуманной конструкции.

Малые Монтажные Длины

Компактные размеры затворов VITECH облегчают их интеграцию в существующие системы, минимизируя необходимость в дополнительном пространстве для установки.

Технические Характеристики

Рабочее Давление: pmax = 1,6 Mpa
Рабочая Температура: Tmin = -10 ºC, Tmax = +120 ºC
Рабочая Среда: питьевая вода, морская вода, воздух и другие неагрессивные среды
Назначение: предназначен для полного перекрытия и регулирования потоков рабочей среды
Тип Присоединения: межфланцевое с проушинами для центрирования

Материалы и Конструкция

Корпус: чугун GG 25
Диск: нержавеющая сталь X5CrNi89
Шейка: нержавеющая сталь X20Cr13
Шпиндель: нержавеющая сталь X20CrS13 (SS416)
Седло: EPDM резина
Втулка: PTFE / бронза
O-кольцо: EPDM
Манипуляторный диск: нейлон
Ручка: чугун GG25

Применение Затворов VITECH в Различных Отраслях

Затворы VITECH идеально подходят для использования в следующих областях:

Системы водоснабжения и отопления
Вентиляционные и кондиционирующие системы
Пищевая, химическая и фармацевтическая промышленность

Инструкция по Установке и Эксплуатации

Шаги Установки

Проверьте комплектность поставки.
Убедитесь, что размеры и тип присоединения соответствуют вашей системе.
Проведите монтаж, соблюдая правила техники безопасности.

Заключение

Дисковые поворотные затворы VITECH 1GH28N представляют собой высококачественные и надежные устройства, идеально подходящие для широкого спектра применений в различных отраслях промышленности. Их уникальные характеристики и преимущества делают их незаменимым элементом в любой системе, требующей эффективного управления потоками рабочих сред.

Также, для монтажа вашей системы, вы можете выбрать у нас в ассортименте: фланцы, трубы, уплотнительные прокладки, болты, гайки, шайбы, электроприводы, и многое другое.

Таблица размеров изделий:

DN	C	D	E	F	H	Z	P
40	120	20	90	42	67	90	9
50	160	20	90	42	78	100	11
65	175	20	90	45	89	108	11
80	180	20	90	45	95	127	11
100	200	27	92	52	114	156	11
125	212	27	92	54	127	190	14
150	230	27	92	56	139	212	14
200	260	35	120	60	175	270	17
250	285	45	115	66	203	325	8
300	325	45	140	77	242	403	8
350	368	45	140	77	267	436	8
400	400	51	197	87	309	488	8
450	422	51	197	106	328	540	9.5
500	480	64	197	132	361	595	9.5
600	562	70	276	152	459	695	13
700	624	70	300	163	520	795	13
