Затвор Баттерфляй с пневмоприводом одностороннего действия 5111 09 144 Genebre с нержавеющим диском (PTFE) Ду 50

Затвор-бабочка с нержавеющим диском (PTFE) с пневмоприводом одностороннего действия Genebre 5111

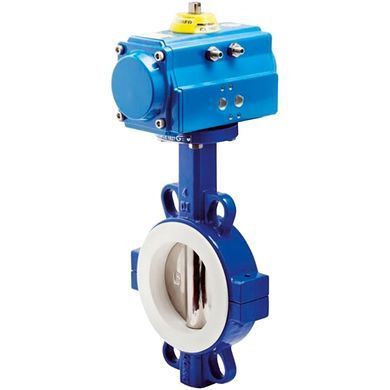

Genebre 5111 — это заводская комплектация, объединяющая дисковый затвор-бабочка Genebre 2101 и пневматический привод одностороннего действия (Spring Return) Genebre 5800 (серия GNP). Комплект предназначен для автоматизированного управления потоками жидкостей и газов в промышленных трубопроводных системах, где критически важно аварийное возвращение затвора в безопасное положение при потере давления воздуха.

Конструкция и материалы
Затвор-бабочка Genebre 2101

• Тип: межфланцевый (wafer)

• Корпус: высокопрочный чугун EN-GJS-400 (GGG-40) с эпоксидным антикоррозийным покрытием

• Диск: нержавеющая сталь 1.4408 (CF8M), полированная

• Вал: AISI 316

• Седло: PTFE на силиконовой основе — высокая герметичность и химическая стойкость

• Присоединение: между фланцами ANSI 150 / EN 1092 PN10/16

• Монтажная платформа: ISO 5211

• Номинальное давление: PN 10

• Рабочий температурный диапазон: –25…+180 °C

• Строительная длина: EN 558-1, серия 20 (DIN 3202 K1)

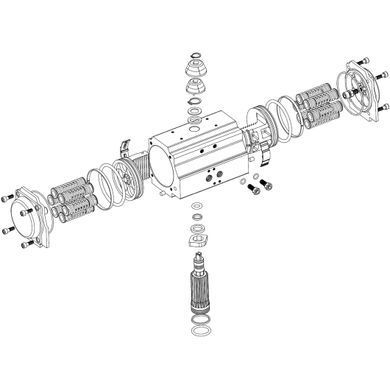

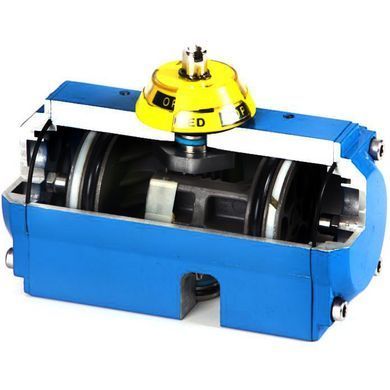

Пневмопривод Genebre 5800 (GNP) — одностороннего действия (Spring Return)

• Тип механизма: Rack & Pinion (рейка–шестерня)

• Функция безопасности: автоматическое возвращение в исходное положение с помощью пружин

• Корпус: экструзионный алюминий ASTM 6005 с твердым анодированием и порошковым полиэстерным покрытием

• Рабочая среда: сухой или смазанный воздух, некоррозионные газы

• Давление управления: 2–8 bar

• Температура эксплуатации: –20…+80 °C

• Подключение воздуха: NAMUR G1/4”

• Крепление к арматуре: ISO 5211

• Регулировка угла поворота: ±5°

• Не требует смазки в нормальных условиях эксплуатации

• Модульная пружинная кассета с антикоррозийным покрытием

Сертификация и взрывозащита

Пневмопривод серии Genebre 5800 имеет сертификацию согласно директиве ATEX 2014/34/EU и маркировку:

• II 2 GD – T5 / T100°C

Допустимое применение во взрывоопасных зонах:

• Зоны 1 и 2 (газы)

• Зоны 21 и 22 (пыль)

Соответствие стандартам: ISO 5211, DIN 3337, NAMUR, EN 983.

Преимущества комплекта Genebre 5111

✔ Аварийное возвращение затвора в безопасное положение при потере воздуха
✔ Высокая герметичность благодаря PTFE-седлу
✔ Коррозионностойкий диск из нержавеющей стали CF8M
✔ Надежная конструкция с большим ресурсом циклов
✔ Полная совместимость с аксессуарами NAMUR (электромагнитные клапаны, концевые выключатели)
✔ Готовое решение для автоматизации и повышения безопасности процессов

Сферы применения

• системы водоснабжения и водоочистки

• химическая и нефтехимическая промышленность

• пищевая промышленность (технические среды)

• энергетика и теплотехнические установки

• промышленные трубопроводы с повышенными требованиями к безопасности и ATEX

Обратите внимание, к данному товару приложены Файлы, такие как:

• Технический паспорт Затвора
• Инструкция по эксплуатации Затвора
• Инструкция по эксплуатации Пневмопривода

Также, для монтажа вашей системы, вы можете выбрать у нас в ассортименте: фланцы, трубы, уплотнительные прокладки, болты, гайки, шайбы, электроприводы, и многое другое.

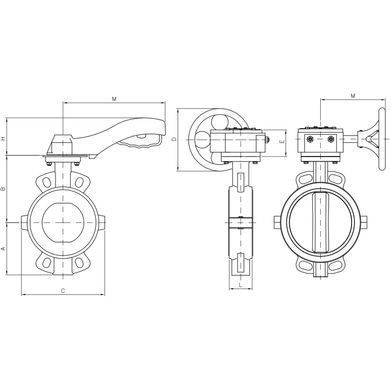

Таблица размеров Затвора:
