Затвор Баттерфляй с пневмоприводом двойного действия 5111 09 128 Genebre с нержавеющим диском (PTFE) Ду 50

Затвор баттерфляй с нержавеющим диском (PTFE) с пневмоприводом двойного действия Genebre 5111

Genebre 5111 — это заводская комплектация, объединяющая дисковый затвор баттерфляй Genebre 2101 и пневматический привод двойного действия Genebre 5800 (GNP). Комплект предназначен для автоматизированного управления потоками жидкостей и газов в промышленных трубопроводных системах, где требуется высокая надежность, герметичность и точное дистанционное управление.

Конструкция и материалы

Затвор баттерфляй Genebre 2101

• Тип: межфланцевый (wafer)

• Корпус: высокопрочный чугун EN-GJS-400 (GGG-40) с эпоксидным покрытием

• Диск: нержавеющая сталь 1.4408 (CF8M), полированный

• Вал: AISI 316

• Седло: PTFE на силиконовой основе — высокая химическая стойкость и герметичность

• Присоединение: между фланцами ANSI 150 / EN 1092 PN10/16

• Монтажная площадка: ISO 5211

• Номинальное давление: PN 10

• Рабочая температура: –25…+180 °C

• Строительная длина: EN 558-1, серия 20

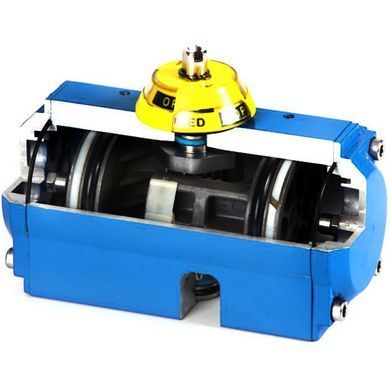

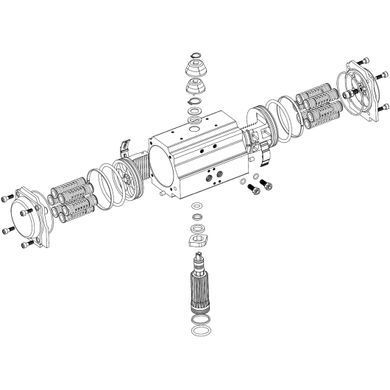

Пневмопривод Genebre 5800 (GNP), двойного действия

• Тип: Rack & Pinion (рейка–шестерня)

• Корпус: экструдированный алюминий ASTM 6005 с твердым анодированием

• Рабочая среда: сухой или смазанный воздух, некоррозионные газы

• Давление управления: 2–8 bar

• Температура эксплуатации: –20…+80 °C

• Подключение воздуха: NAMUR G1/4”​​​​​​​

• Крепление к арматуре: ISO 5211

• Регулировка хода: ±5°

• Не требует смазки при нормальных условиях эксплуатации

Сертификация и безопасность

Пневмопривод соответствует требованиям директивы ATEX 2014/34/EU и имеет маркировку:
II 2 GD T5 / T100°C, что позволяет использовать оборудование во взрывоопасных зонах 1, 2 / 21, 22.

Преимущества комплекта Genebre 5111

• ✔ Высокая герметичность благодаря седлу PTFE

• ✔ Коррозионностойкий диск из нержавеющей стали CF8M

• ✔ Надежный пневмопривод с большим ресурсом циклов

• ✔ Полная совместимость по стандарту ISO 5211

• ✔ Возможность интеграции с электромагнитными клапанами, концевыми выключателями и другими аксессуарами NAMUR

• ✔ Оптимальное решение для автоматизации промышленных процессов

Области применения

• системы водоснабжения и водоподготовки

• химическая и пищевая промышленность

• энергетика и теплообменные системы

• технологические трубопроводы для нейтральных и слабоагрессивных сред

• промышленные объекты с требованиями ATEX

Обратите внимание, к данному товару приложены Файлы, такие как:

• Технический паспорт Затвора
• Инструкция по эксплуатации Затвора
• Инструкция по эксплуатации Пневмопривода

Также, для монтажа вашей системы, вы можете выбрать у нас в ассортименте: фланцы, трубы, уплотнительные прокладки, болты, гайки, шайбы, электроприводы, и многое другое.

Таблица размеров Затвора:
