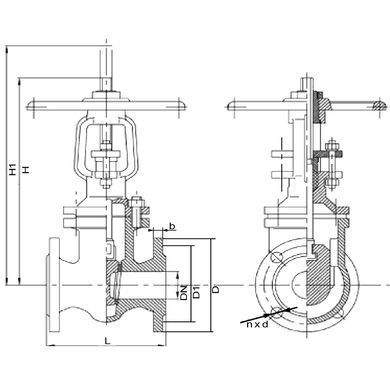

Задвижка под привод 30c941нж стальная (Класс А) PN 16 Ду 50

Задвижка под привод 30c941нж стальная (Класс А) PN 16

Задвижка под привод 30с941нж представляет собой стальное запорное устройство, разработанное для применения в трубопроводах, предназначенных для транспортировки воды, технических жидкостей, пара и газообразных сред, а также неагрессивных нефтепродуктов. Обладая электроприводом, она предоставляет возможность автоматизации процессов и управления техническими линиями, повышая эффективность производства.

Важно!!! Электропривод приобретается и устанавливается отдельно.

Обратите внимание, к данному товару приложены Файлы и Таблицы, такие как:

1. Файлы

• Технический паспорт

2. Таблицы

• Размеры задвижек

Задвижка 30с941нж, выполненная из стали, представляет собой клиновую литую конструкцию с выдвижным шпинделем, предназначенным для фланцевого монтажа. Она эффективно используется в системах с электроприводом, что обеспечивает автоматизацию эксплуатации технологических линий, магистралей и производственных процессов.

Принцип работы:

Маховик, вращаясь под воздействием кулачковой муфты электропривода, инициирует вращение ходовой втулки. Последняя преобразует вращательное движение в поступательное движение шпинделя, соединённого с клином. Этот механизм контролирует открытие или закрытие проходного отверстия в зависимости от направления вращения маховика.

Характеристики:

• Материал: Сталь
• Присоединение: Фланцевое, согласно ДСТУ ГОСТ 12819:2008 на 1,6 МПа (16 кгс/см2)
• Ответные фланцы: ДСТУ ГОСТ 12820:2008 и ДСТУ ГОСТ 12821:2008 на 1,6 МПа (16 кгс/см2)
• Размеры: Согласно ГОСТ 12815-80
• Установочное положение: Вертикальное, с приводом вверх
• Направление подачи: Любое
• Рабочее положение: Полностью открыто или полностью закрыто

Применение и Особенности:

Задвижка 30с941нж с электроприводом предназначена для использования в качестве запорного устройства, исключая её применение в роли дросселирующего и регулирующего устройства. Эффективность автоматизации производственных процессов с использованием данной задвижки оправдывает её стоимость, обеспечивая надёжное и эффективное управление технологическими потоками.

Также, для монтажа вашей системы, вы можете выбрать у нас в ассортименте: электроприводы, фланцы, трубы, уплотнительные прокладки, болты, гайки, шайбы, и многое другое.

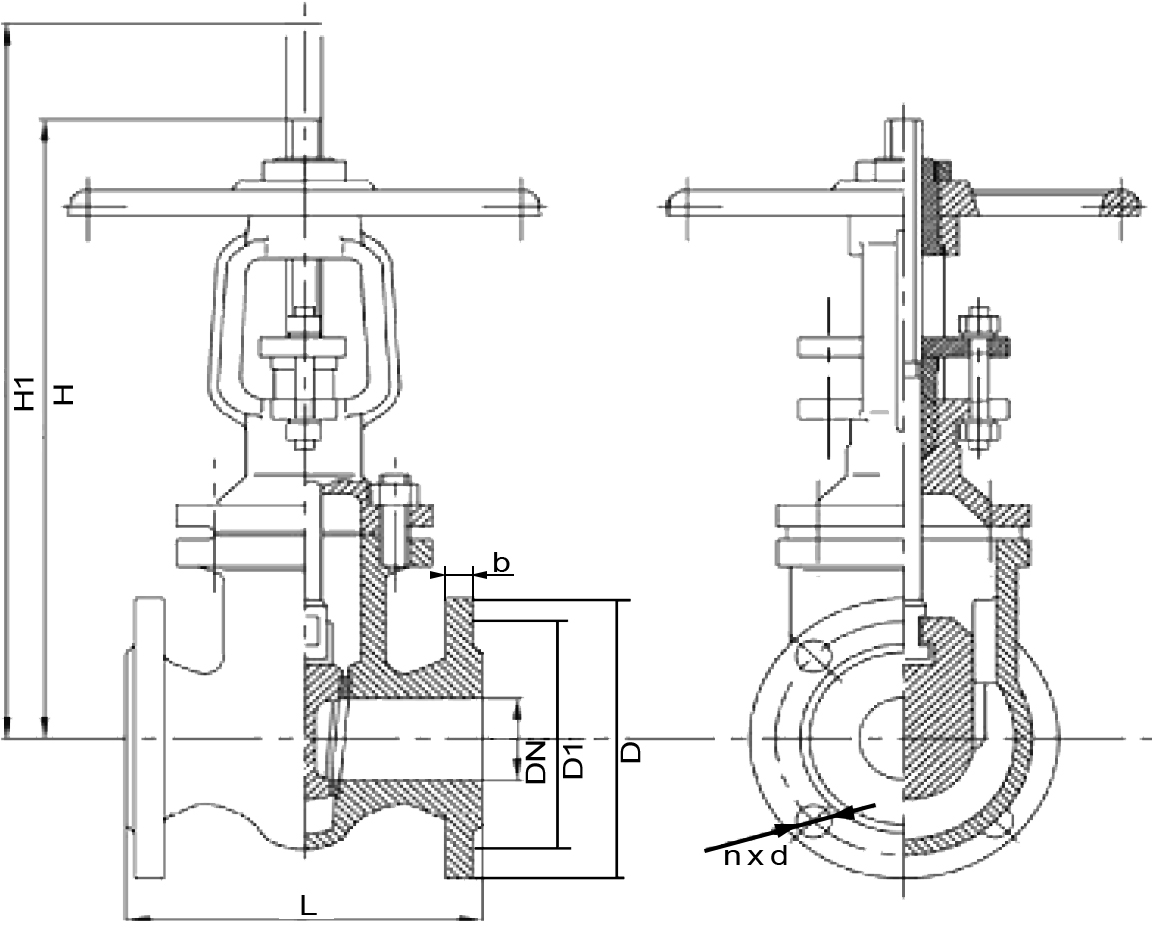

Таблица размеров задвижек:
