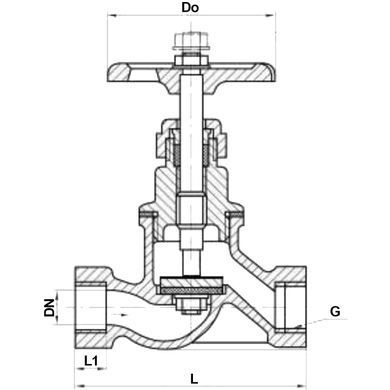

Вентиль 15кч18п чугунный PN 16 Ду 15

Вентиль 15кч18п чугунный PN 16

Клапан запорный проходной муфтовый из чугуна 15кч33п(18п1,2) представляет собой высококачественное техническое решение для управления потоком воды и пара в трубопроводах. Он эффективно обеспечивает перекрытие или открытие проходного отверстия, что делает его незаменимым компонентом для обеспечения бесперебойной работы систем водоснабжения и пароснабжения.

Обратите внимание, к данному товару приложены Файлы и Таблицы, такие как:

1. Файлы

• Технический паспорт

2. Таблицы

• Размеры вентилей

Клапан запорный проходной муфтовый из чугуна 15кч33п(18п1,2) предназначен для периодического включения или отключения части трубопровода, что делает его важным элементом инженерных систем. Его принцип работы основан на вращении маховика, что обеспечивает поступательное движение шпинделя. Шпиндель, в свою очередь, поднимает или опускает золотник, обеспечивая полное перекрытие или открытие проходного отверстия в седле корпуса клапана.

Характеристики и применение:

Этот клапан имеет номинальное давление 1.6 МПа и может работать в диапазоне температур от 0 до 225 ºC. Подходит для работы с водой и паром, что делает его универсальным решением для различных технических задач. Присоединение к трубопроводу соответствует стандартам ДСТУ ГОСТ 6527:2008, а герметичность затвора соответствует ГОС Т9544-2005 по классу С.

Материалы и особенности:

Корпус, крышка, гайка накидная и маховик изготовлены из прочного чугуна, обеспечивая надежность и долгий срок службы. Золотник, шпиндель, втулка сальника и кольцо уплотнительное выполнены из высокопрочной стали 20, а сальник из фторопласта Ф-4. Прокладка выполнена из паронита ПОН-Б.

Монтаж и эксплуатация:

Клапан может быть установлен на трубопровод в любом положении, при этом необходимо обеспечить доступность для осмотра и обслуживания. В случае установки на открытом воздухе, необходима защита от атмосферных воздействий и механических повреждений. Гидравлические испытания трубопровода на прочность рекомендуется проводить с открытым клапаном.

Обслуживание и безопасность:

Регулярное смазывание выдвижной части шпинделя антифрикционной смазкой ЦИАТИМ-221 согласно ГОСТ 9433-80 обеспечивает бесперебойную работу. При необходимости замены сальника, рекомендуется использовать фум или набивку кручённой марки АПК-31 по ГОСТ 5152-84.

Утилизация и безопасность:

Изделия, достигшие предельного ресурса, должны быть демонтированы и отправлены на утилизацию. Клапаны должны использоваться согласно паспортным указаниям, и работы по устранению дефектов при наличии давления в трубопроводе строго запрещены. Соблюдение техники безопасности в соответствии с ГОСТ 12.2.063-81 обязательно как в процессе эксплуатации, так и при транспортировании и хранении клапанов.

Также, для монтажа вашей системы, вы можете выбрать у нас в ассортименте: фитинги, трубы, уплотнительные прокладки, болты, гайки, шайбы, и многое другое.

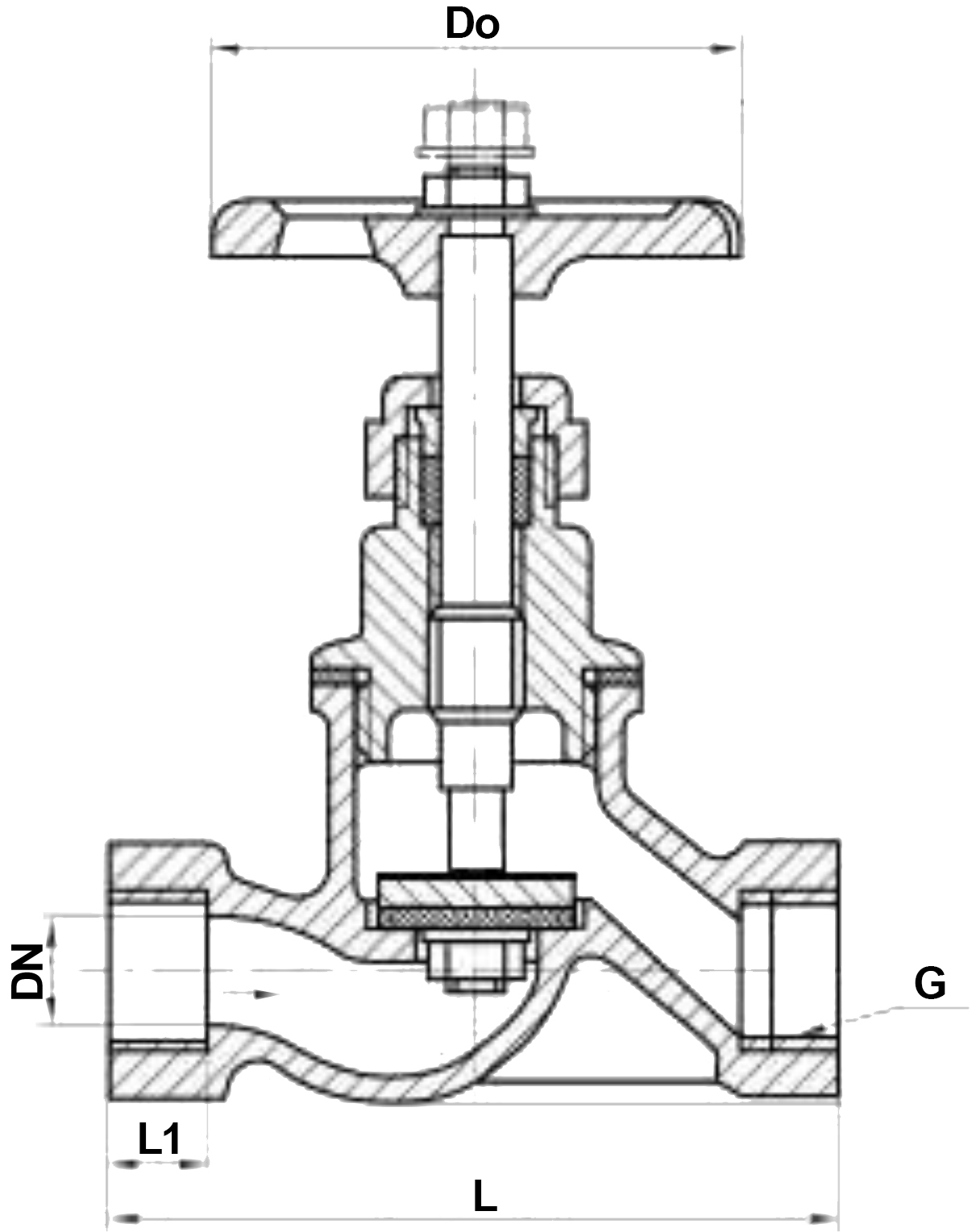

Таблица размеров вентилей:
