Смотровое стекло пищевое (диоптр трубный) AISI 304 (DIN) под приварку — трубный диоптр для визуального контроля среды в линии. Приварное исполнение рассчитано на врезку в участок трубопровода со сварным присоединением. При подборе важно сверить наружный диаметр трубы и выбранный типоразмер.
Ключевые параметры Подбор, применение и важные нюансы Практические рекомендации Схема размеров Документы FAQ Таблица параметров
Ключевые параметры
- Тип и стандарт: смотровое стекло (диоптр), DIN, под приваркуДля этого исполнения ключевым остаётся совпадение с наружным диаметром привариваемой трубы.
- Материал и стандартное уплотнение: нержавеющая сталь AISI 304; резина (силикон)
- Рабочие условия: номинальное давление Ру/PN 2 кгс/см²; максимальная температура +250°C
- Доступные модификации: Номинальный проход, Ду (Dn): 25, 32, 40, 50, 65, 80, 100. Для трубы с наружным диаметром: 31, 37, 43, 55, 73, 87, 106 мм. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: Dn, размеры a, c, d и вес. Сверяйте характеристики для выбранной модификации.
Подбор, применение и важные нюансы
- Такой диоптр ставят на участок трубопровода, где нужен визуальный контроль прохождения среды без разборки линии.
- Для приварного исполнения определяющими остаются наружный диаметр трубы и выбранный Dn: серия включает несколько типоразмеров, поэтому перед заказом лучше сверить конкретную модификацию по размерам.
- При эксплуатации имеет смысл учитывать не только материал AISI 304, но и стандартное уплотнение, а также заявленные рабочие пределы по давлению и температуре.
- До заказа полезно заранее проверить монтажную длину и буквенные размеры по таблице и схеме, чтобы не получить лишний передел узла при сварке.
Практические рекомендации
- Место врезки лучше выбирать там, где смотровая зона остаётся доступной для визуального контроля и где удобно выполнить сварочные работы.
- Перед закупкой сверьте Dn, наружный диаметр трубы, размеры a, c и d, а также доступное монтажное пространство по схеме.
- Техническое описание удобно использовать как дополнительную сверку по присоединению, размерам и рабочим условиям перед передачей позиции в монтаж или производство.
- Если линия собирается из нескольких санитарных компонентов, полезно сразу согласовать рядом и трубы, и сварные детали, чтобы присоединение не пришлось подгонять на месте.
Почему удобно заказать в БОЙЛЕР.УА
- Легче заранее сверить Dn, наружный диаметр трубы и приварное исполнение до оформления позиции.
- Для санитарной линии можно сразу подобрать трубы, сварные детали и другие смежные элементы без разрыва по совместимости.
- Для юрлиц: безнал, счёт/КП, закрывающие документы; плательщик НДС.
- Техническое описание и размерная таблица помогают согласовать закупку с монтажом ещё до установки.
Важно про изображения

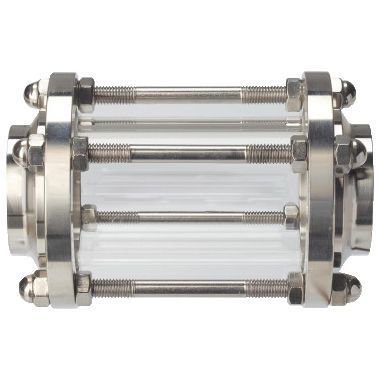

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии диоптров трубных AISI 304 (DIN).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы и монтажные указания.
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, узлы и комплектность, если это отражено в документе.
Под какими названиями встречается в каталогах:
смотровое стекло пищевое диоптр трубный смотровое стекло под приварку
Смотрите также
FAQ
Для чего нужен трубный диоптр в линии?
Его используют там, где важно видеть прохождение среды через участок трубопровода без разборки узла. Это помогает контролировать сам процесс и состояние потока на выбранной точке линии.
Что даёт исполнение под приварку?
Такое присоединение встраивается в трубопровод через сварку, поэтому при подборе особенно важно совпадение по наружному диаметру трубы и габаритам узла. Перед монтажом полезно сразу сверить выбранный типоразмер со схемой и таблицей размеров.
Что учитывать по стандартному уплотнению?
Для этой позиции указано стандартное уплотнение из резины (силикона). Его имеет смысл заранее сопоставить с фактической средой, температурным режимом и условиями обслуживания конкретной линии.
Как пользоваться таблицей размеров и схемой?
Сначала сверяют Dn и наружный диаметр трубы для выбранной модификации, затем смотрят размеры a, c и d. Схема помогает понять, как эти обозначения соотносятся с габаритами узла и доступным местом под монтаж.
Какие рабочие условия нужно проверить до установки?
Для данной серии указаны номинальное давление Ру/PN 2 кгс/см² и максимальная температура +250°C. Эти значения лучше заранее сопоставить с условиями именно того участка трубопровода, куда диоптр планируется ставить.
Таблица параметров
| Dn | a, мм | c, мм | d, мм | Вес, кг |
|---|---|---|---|---|
| 25 | 100 | 26 | 31 | 0.9 |
| 32 | 102 | 32 | 37 | 1.05 |
| 40 | 110 | 38 | 43 | 1.22 |
| 50 | 110 | 50 | 55 | 1.48 |
| 65 | 124 | 66 | 73 | 1.72 |
| 80 | 131 | 81 | 87 | 2.56 |
| 100 | 160 | 100 | 106 | 3.1 |

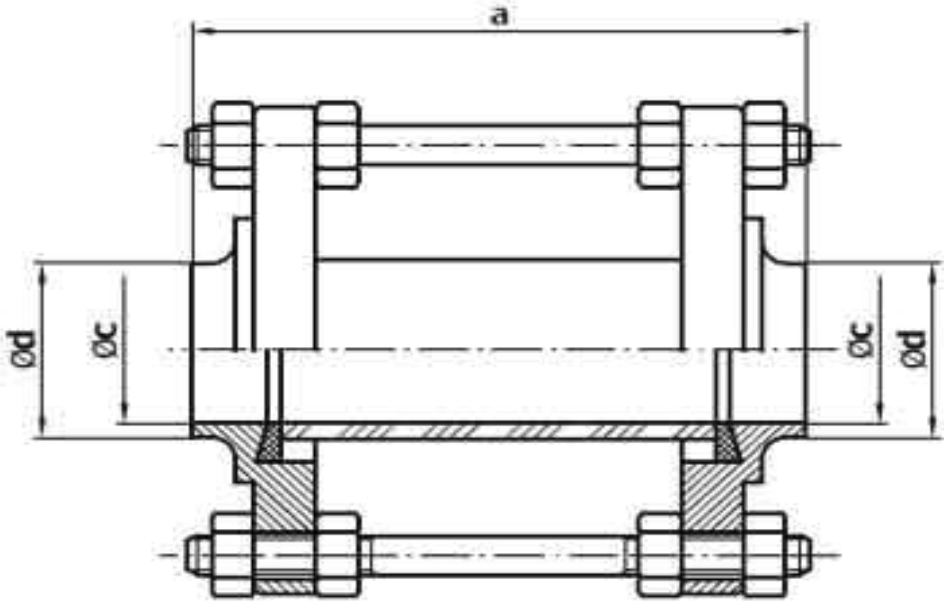

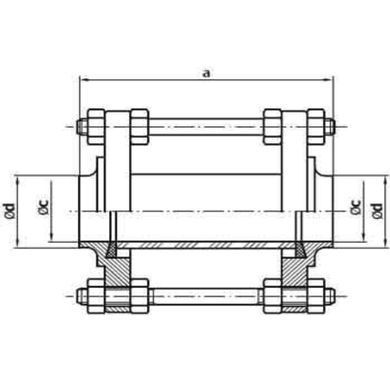

Схема размеров
