Назначение

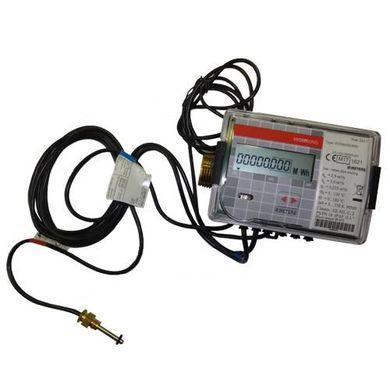

Счетчик НҮDROSONIS-UC предназначен для измерения тепловой энергии при нагревании и охлаждении. Он может быть использован для коммерческого измерения потребления энергии, для систем местного или централизованного отопления (в жилых домах, офисных помещениях, энергетических установках и других подобных помещениях) и системах охлаждения.

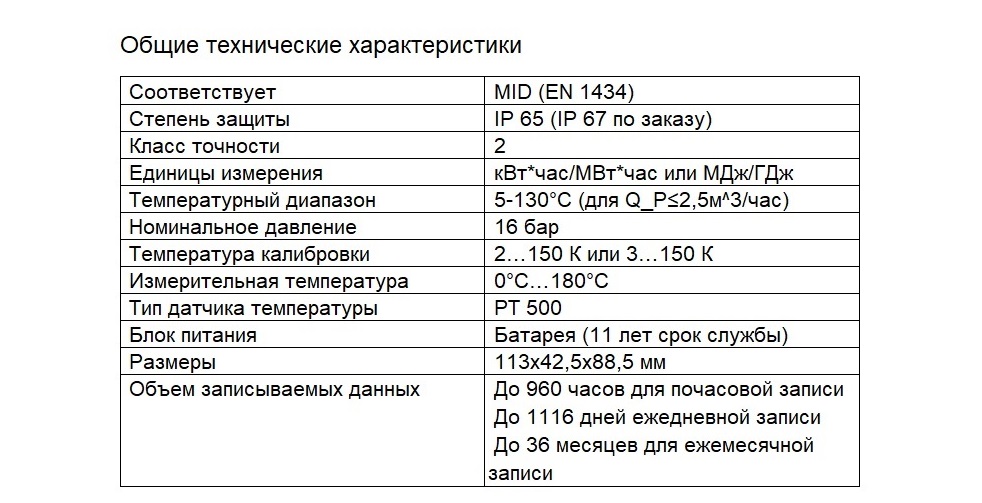

Основные технические характеристики
• Для измерения потока теплоносителя используется ультразвуковой принцип.
• Отопительная и охлаждающая энергия записывается в отдельных регистрах.
• Отображение списка параметров, которые можно конфигурировать пользователю.
• Существует два универсальных импульсных входа / выхода, которые могут быть использованы для подключения дополнительных источников импульсов (например, счетчиков воды) или импульсных выходов (для энергии, объема и т.д.).
• Доступные модули интерфейса М-Bus, CL интерфейса или модули беспроводного радиоприемника.
Принцип работы
Счетчики измеряют объем теплоносителя с помощью датчика расхода, пропускающий ультразвуковые импульсы вдоль потока теплоносителя и против него. Время прохождения сигнала от излучателя до приемника вдоль потока сокращается, а время прохождения против потока - увеличивается. На основе полученных значений времени рассчитывается объем теплоносителя. Импульсы, пропорциональные объему, передают эту информацию на вычислитель.
Для выравнивания потока теплоносителя ультразвуковые расходомеры требуют наличие прямых участков трубопровода до и после места установки. При протекании через прибор жидкостей с механическими примесями (ржавчина, песок, накипь), а также воздушными пузырьками могут наблюдаться неточности показаний.
Комплект поставки
В комплект поставки входят:
• счетчик тепловой энергии - 1 шт .;
• руководство по эксплуатации - 1 экз.;
• упаковка - 1 компл.
Маркировка и пломбирование
• На корпусе счетчика нанесена стрелка, указывающая направление потока воды, протекающей через них.
• Знак утверждения типа, наносится в руководство по эксплуатации счетчика.
• Пломбирование счетчиков осуществляется навесной пломбой или нанесением на корпус счетчика штампа завода-изготовителя соответствующего образца.
Монтаж и подготовка к работе
Перед монтажом счетчика необходимо провести внешний осмотр и проверить:
• комплектность;
• отсутствие механических повреждений корпуса счетчика и резьбовых соединений;
• целостность пломб;
• четкость маркировки, наличие клейма государственной поверки, производителя в руководстве по эксплуатации на счетчик. Счетчик без клейма в руководстве по эксплуатации, а также с просроченным клеймом к эксплуатации не допускается.
Подготовить участок трубопровода для монтажа. Минимальные прямые участки до счетчика, должны составлять пять номинальных диаметров, после счетчика - три номинальных диаметра.
Номинальный диаметр трубопровода должен соответствовать номинальному диаметру счетчика. Присоединение счетчика к трубопроводу большего или меньшего номинального диаметра осуществляется с помощью конус-переходников.
Подводящую часть трубопровода очистить от окалины, ржавчины, песка и других твердых частиц.
Перед счетчиком и после него необходимо предусмотреть установку запорных кранов.
Счетчик должен быть смонтирован в трубопроводе без натяжения и перекосов.
Рекомендуется перед счетчиками устанавливать дополнительный сетчатый фильтр.
Заполнить трубопровод водой. Счетчики сохраняют свои характеристики только при заполнении водой всего сечения трубопровода.
Указания по эксплуатации
Нормальная работа счетчика возможна только при условии его монтажа в соответствии с разделом (Монтаж и подготовка к работе) данного документа.
При максимальном расходе счетчик должен работать не более 1:00 часа подряд и 200 часов в год.
При эксплуатации счетчик не должен подвергаться гидроударам.
Внимание !!! Ни в коем случае нельзя самостоятельно снимать пломбу, а при ее случайном повреждении необходимо немедленно сообщить об этом в контрольную службу.
Техническое обслуживание
В процессе эксплуатации необходимо:
• визуально проверять герметичность в местах соединения счетчика с трубопроводом;
• протирать счетчик от грязи и пыли;
• проверять целостность пломб.
В процессе эксплуатации и после ремонта счетчик подлежит поверке МИ 1592-86.
Транспортировка и хранение
Счетчик в упаковке предприятия-изготовителя транспортируется любым видом транспорта, кроме неотапливаемых и не герметизированных отсеков самолетов, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Условия транспортировки должны соответствовать условиям хранения 3 пo ДСТУ 15150.
При транспортировке счетчиков необходимо соблюдать меры безопасности с учетом манипуляционных знаков, нанесенных на транспортную тару.
Во время погрузочно-разгрузочных работ при транспортировке счетчик не должен подвергаться воздействию атмосферных осадков.
Условия хранения счетчиков в упаковке предприятия-изготовителя должны соответствовать условиям 1 по ДСТУ 15150.
Гарантия производителя
Изготовитель гарантирует соответствие счетчика требованиям технической документации на счетчик при условии соблюдение правил хранения, транспортировки, монтажа и эксплуатации.
Гарантийный срок эксплуатации - 48 месяцев с даты изготовления.
