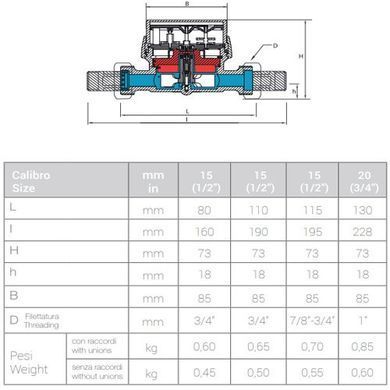

Счетчик горячей воды BMeters GSD8 3/4” Ду 20

Счётчик холодной воды BMeters GSD8 это одноструйный измеритель с сухим набором и прямым считыванием по 8-ми числовому ролику в 1 индекс. Также, эта модель оснащена кольцом против мошенничества и вращающейся крышкой на 360 °. Доступны размеры DN15 - 1/2 " и DN20 3/4" для холодной воды от 0 ° до 50 ° C и горячей воды от 30 ° до 90 ° C. По конструкции в счетчике идет магнитная передача.

Утверждено в соответствии с MID 2004/22 / CE до диапазона R100-H / R50-V.
ISO 4064 и OIML R49.

Описание счётчика:

- Принцип действия счетчика основан на преобразовании числа оборотов тангенциальной турбины, вращается под действием потока воды, проходящей через счетчик, в показатель механического счетного устройства.

- Счетчик состоит из корпуса с резьбовыми штуцерами для подключения к трубопроводу, тангенциальной турбины, магнитной муфты и счетного механизма с редуктором и информационным табло.

- Вода, поступающая в измерительную полость счетчика через решетчатый фильтр, вращает турбину, число оборотов которой пропорционально объема воды, протекающей через счетчик. На оси турбины закреплена ведущая часть магнитной муфты, которая передает обороты турбины ведомой части муфты, является составной частью счетного механизма. Измерительная полость и полость, в которой размещен расчетный механизм, герметично разделены.

- Редуктор расчетного механизма превращает число оборотов тангенциальной турбины в показатель счетного устройства, выраженный в единицах объема.

- Табло состоит из восьми роликов, которые отсчитывают объем потребленной воды в кубических метрах, и одного стрелочного указателя, который считает объем потребленной воды в долях кубического метра. на шкале счетного устройства размещены элемент вращающейся ( «звездочка), который используется для оптического снятия показаний счетчика при его проверки и испытаний.
