Радиатор биметаллический GALLARDO BISMALL, паспорт PDF

Модель радиатора	GALLARDO BISMALL
Материал	сталь (внутри) + алюминий (снаружи)
Тип радиатора	секционный
Подключение радиатора	боковое
Присоединение радиатора	G 1’' (Ду 25)
Вид монтажа	горизонтальный
Количество секций	10
Высота секции, мм	270 мм
Длина секции, мм	76 мм
Глубина секции, мм	96 мм
Межосевое расстояние, мм Межосевое расстояние радиатора Межосевое расстояние радиатора - это расстояние между центрами подводящих патрубков (отверстий для подключения трубопровода теплоносителя), расположенных снизу или сбоку радиатора. Оно измеряется в миллиметрах (например, 500 мм, 350 мм и т.д. или 200 мм) и является ключевым параметром для правильного подбора радиатора под существующую систему отопления.	200 мм
Тепловая мощность секции, Вт	78
Площадь обогрева секции, м²	0.60
Объём секции, л	0.12
Вес нетто секции, кг	0.93
Максимальное рабочее давление	25 bar
Испытательное давление	32 bar
Максимальная температура	+120°C
Цвет	белый
Гарантия от производителя	15 лет
Страна регистрации бренда	Италия

Главная

Каталог

Радиаторные системы

Биметаллические

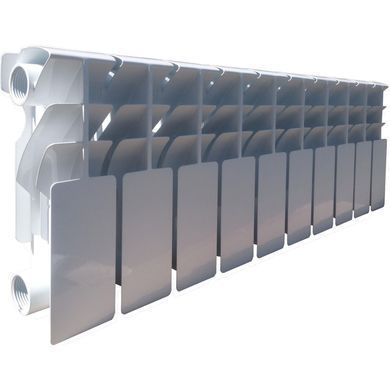

Радиатор биметаллический GALLARDO BISMALL боковое подключение 200/96 мм (10 секций)

Артикул 185111

Наилучшая цена!

Оставить отзыв

441.98 грн
з ПДВ

Межосевое расстояние, мм

200 мм

Глубина секции, мм

96 мм

Заказ от 10 единиц

Радиатор биметаллический GALLARDO BISMALL боковое подключение 200/96 мм (10 секций) — биметаллический секционный радиатор для водяного отопления с боковым подключением. Конструкция сочетает сталь (внутри) и алюминий (снаружи). Максимальная температура — +120°C, максимальное рабочее давление — 25 bar.

Ключевые параметры Как выбрать Монтаж Документы FAQ

Ключевые параметры

Модель радиатора: GALLARDO BISMALL
Тип радиатора: секционный
Материал: сталь (внутри) + алюминий (снаружи)
Подключение радиатора: боковое
Присоединение радиатора: G 1'' (Ду 25)
Вид монтажа: горизонтальный
Количество секций: 10
Межосевое расстояние, мм: 200 мм
Высота секции, мм: 270 мм
Длина секции, мм: 76 мм
Глубина секции, мм: 96 мм
Тепловая мощность секции, Вт: 78
Площадь обогрева секции, м²: 0.60
Объём секции, л: 0.12
Вес нетто секции, кг: 0.93
Максимальное рабочее давление: 25 bar
Испытательное давление: 32 bar
Максимальная температура: +120°C
Цвет: белый
Гарантия от производителя: 15 лет
Страна производитель: Италия

Коротко по выбору

Для серии GALLARDO BISMALL сопоставьте межосевое расстояние 200 мм с вашим узлом подключения, чтобы радиатор подошёл по посадке.
Проверьте боковое подключение и присоединение G 1'' (Ду 25), чтобы обвязка и элементы подключения совпали по присоединению.
Секционный тип удобен, когда требуется подбор по числу секций и параметрам секции под помещение.
Для биметаллической конструкции важно согласовать рабочие режимы системы по давлению и температуре: 25 bar и +120°C.
Если радиатор подбирается под спецификацию, фиксируйте выбранное исполнение и параметры секции единым набором.

Важно про изображения

Внимание: визуальное исполнение изделия (детали корпуса, пропорции) может отличаться от фото в зависимости от типоразмера. Фотография служит ознакомительной иллюстрацией для серии GALLARDO BISMALL.

Почему удобно заказывать в БОЙЛЕР.УА

Радиатор GALLARDO BISMALL можно оформить под вашу задачу; при необходимости поможем сверить параметры и совместимость с узлом подключения.
Подскажем, как корректно проверить ключевые характеристики: межосевое расстояние, тип подключения, присоединение и рабочие режимы.
Помогаем согласовать параметры по техдокументации без догадок, когда радиатор подбирается под проект/спецификацию.
Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Для юрлиц (B2B): заказ по безналу, счёт/КП, закрывающие документы; мы — плательщик НДС.
Поможем подобрать сопутствующие позиции для монтажа: комплект подключения и комплектующие для радиаторов.

Как выбрать подходящий вариант

Сопоставьте межосевое расстояние 200 мм с вашим узлом подключения и местом установки.
Проверьте, что подходит боковое подключение и присоединение G 1'' (Ду 25) под обвязку.
Уточните число секций (10) и параметры секции для расчёта тепловой мощности и площади обогрева.
Согласуйте рабочие режимы системы: максимальное рабочее давление 25 bar и максимальную температуру +120°C.

На что обратить внимание при выборе

Материал и конструкция: сталь (внутри) + алюминий (снаружи) важны для стабильной работы биметаллического радиатора.
Габариты секции: высота 270 мм, длина 76 мм, глубина 96 мм — для проверки посадки и расстояний до элементов обвязки.
Рабочие режимы: испытательное давление 32 bar и максимальное рабочее давление 25 bar учитывают при подборе под объект.
Документы: технический паспорт помогает сверить параметры, комплектность и требования к установке.

Справочные рекомендации по подбору (общие ориентиры)

Для секционных радиаторов удобно начинать с расчёта требуемой тепловой мощности и распределения тепла по помещению, а затем сопоставлять параметры секции.
Для серии GALLARDO BISMALL заранее согласуйте посадочные параметры и узел подключения, чтобы монтаж прошёл без переделок.
Если система чувствительна к режимам, закладывайте запас по стабильности эксплуатации и аккуратно сверяйте давление и температуру, на которые рассчитан радиатор.
При замене радиатора в действующей системе сначала согласуют межосевое расстояние и тип подключения, затем подбирают комплектующие узла.
Для проектных закупок держите комплект документов на серию, чтобы быстрее согласовать параметры и комплектность.

Ограничения и дисклеймеры

Для радиатора GALLARDO BISMALL критично совпадение межосевого расстояния 200 мм и требований узла подключения.
Для биметаллического секционного радиатора важно согласовать рабочие режимы системы по давлению и температуре и совместимость обвязки по присоединению G 1'' (Ду 25).
Для ответственных узлов и сред ориентируйтесь на проектную спецификакацию.
При наличии — сверяйте документацию, паспорта и параметры.

Типовые ошибки при выборе и закупке

Не сопоставили межосевое расстояние 200 мм с узлом подключения, из-за чего радиатор не подходит по посадке.
Не учли боковое подключение и подобрали неподходящую схему обвязки.
Не проверили присоединение G 1'' (Ду 25) и совместимость комплектующих узла.
Ошиблись в расчёте тепловой мощности и числа секций при подборе под помещение.
Не учли рабочие режимы: давление 25 bar и температуру +120°C для условий эксплуатации системы.
Не сверили габариты секции и глубину 96 мм относительно места установки и обвязки.
Не подготовили комплект документов для B2B — если применимо к закупке.

Документы (PDF)

Технический паспорт GALLARDO

Что полезно проверить в паспорте (PDF)

Присоединительные размеры и габариты.
Схемы/чертежи и параметры установки (если применимо).
Давление и температурные ограничения.
Материалы, устройство узлов, комплектность.
Требования к эксплуатации и ограничения.

Под какими названиями встречается в каталогах:

биметаллический радиатор отопления секционный биметаллический радиатор радиатор GALLARDO BISMALL радиатор бокового подключения биметаллическая батарея отопления

Смотрите также

FAQ

Для какой системы подходит радиатор GALLARDO BISMALL?

Это биметаллический секционный радиатор для водяного отопления.

Какое подключение предусмотрено?

Подключение радиатора — боковое.

Какое присоединение у радиатора?

Присоединение радиатора — G 1'' (Ду 25).

Какое межосевое расстояние у этого исполнения?

Межосевое расстояние — 200 мм.

Сколько секций у радиатора?

Количество секций — 10.

Какие ограничения по давлению и температуре?

Максимальное рабочее давление — 25 bar, испытательное давление — 32 bar, максимальная температура — +120°C.

Есть ли документ на радиатор?

Доступен технический паспорт GALLARDO в формате PDF.
