Кран шаровый Danfoss тип RB JiP-FF PN40 — фланцевый шаровый кран с ручным управлением для перекрытия воды. Корпус цельносварной, зауженный проход, материал корпуса — сталь 20. Диапазон температур: от 0°C до +180°C.
Ключевые параметры
- Марка ручного крана: Danfoss тип RB JiP-FF
- Тип корпуса: цельносварной, зауженный проход
- Материал корпуса: сталь 20
- Управление: с ручкой
- Присоединение: фланцевое
- Номинальное давление Ру/PN: 40 кгс/см²
- Диапазон температур: от 0°C до +180°C
- Кран для перекрытия: вода
- Страна производитель: Дания
- Доступные модификации: Номинальный проход, Ду (Dn): 15/10, 20/15, 25/20, 32/25, 40/32, 50/40. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: DN, присоединительные размеры, строительная длина, габариты, масса. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Определите DN по проекту или по месту установки и выберите нужный типоразмер.
- Проверьте, что PN и температурный режим подходят под условия работы узла.
- Сопоставьте фланцы по типоразмеру и схеме отверстий, чтобы соединение собиралось без переделок.
- Оцените доступ к рукоятке: после монтажа она должна свободно поворачиваться в крайние положения.
- Заранее предусмотрите уплотнение и крепеж под фланцевое соединение, чтобы собрать узел без доработок.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Danfoss тип RB JiP-FF.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый Danfoss тип RB JiP-FF можно с оформлением заказа на выбранный DN и сверкой совместимости фланцевого присоединения.
- Помогаем согласовать ключевые параметры под задачу: назначение, PN, температурный режим и выбранный типоразмер.
- Подскажем, как читать таблицу параметров и на какие размеры обратить внимание при подборе ответных фланцев и крепежа.
- Удобно комплектовать узел сопутствующими позициями: фланцы, уплотнение и крепеж под фланцевое соединение.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для B2B-закупок удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Выберите DN из доступных значений и зафиксируйте его в заявке, чтобы исключить замену типоразмера.
- Проверьте соответствие PN и температурного режима условиям эксплуатации узла.
- Сверьте присоединительные размеры фланцев и схему отверстий по таблице параметров для выбранного DN.
- Убедитесь, что габариты и положение рукоятки подходят под место установки и обслуживание.
На что обратить внимание при выборе
- Несовпадение фланцев по схеме отверстий и посадочным размерам приводит к необходимости менять ответные детали.
- При одинаковом типе присоединения размеры и масса зависят от DN, поэтому подбирайте ответные элементы по строке таблицы.
- Если место установки ограничено, заранее оцените удобство управления рукояткой после монтажа.
- Для узлов с требованиями к рабочей среде и режимам проверьте, что условия применения соответствуют назначению изделия.
Справочные рекомендации по подбору (общие ориентиры)
- Планируйте узел комплектно: кран, ответные фланцы, уплотнение и крепеж под один типоразмер.
- Для закупки заранее подготовьте перечень проверок: DN, PN, температурный режим, присоединительные размеры и доступ к рукоятке.
- Для повторяемых закупок фиксируйте выбранный DN и тип присоединения в спецификации.
- Перед монтажом выполните визуальную проверку уплотнительных поверхностей фланцев и целостности посадочных зон.
- Если в проекте предусмотрены требования к документации, включите проверку паспорта в стандартный чек-лист приемки.
Ограничения и дисклеймеры
- Перед выбором и установкой проверяют совместимость по DN, PN и параметрам фланцевого соединения.
- Точные параметры и состав опций зависят от выбранной модификации.
- Для узла важно учитывать доступ к рукоятке и возможность обслуживания после установки.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали DN без увязки с ответными фланцами и схемой отверстий, из-за чего соединение не собирается.
- Не проверили PN и температурный режим под условия эксплуатации и столкнулись с ограничениями при применении.
- Не учли, что присоединительные размеры, габариты и масса зависят от DN (выбрали “по названию”).
- Не заложили уплотнение и крепеж под фланцевое соединение и получили задержку при сборке узла.
- Не проверили, что после установки рукоятка свободно поворачивается и остается доступ для обслуживания.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом проверьте соответствие выбранного DN и присоединительных размеров ответным фланцам.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с подходящим уплотнением и равномерной затяжкой крепежа по диагонали, чтобы избежать перекоса.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Исполнение серии и обозначения, относящиеся к нужному типу присоединения.
- Присоединительные размеры, строительную длину и габариты для выбранного DN.
- Номинальное давление (PN/Ру) и примечания по применению.
- Диапазон температур и рабочую среду.
- Материалы, устройство узлов и комплектность по документации.
Под какими названиями встречается в каталогах:
кран шаровый фланцевый кран шаровый PN40 кран шаровый Danfoss RB кран шаровый JiP-FF кран шаровый стальной
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший типоразмер только после сверки DN, присоединительных размеров фланцев и условий применения.
Для какой среды подходит этот кран?
Кран предназначен для перекрытия воды.
Как правильно пользоваться таблицей параметров?
Выберите строку по DN и сверяйте присоединительные размеры, строительную длину, габариты и массу для выбранного типоразмера.
Что важно проверить по фланцам перед закупкой?
Проверьте соответствие DN, схему отверстий и посадочные размеры ответных фланцев, а также подберите уплотнение и крепеж под фланцевое соединение.
На что влияет выбор DN при установке?
DN определяет типоразмер присоединения и влияет на подбор ответных деталей, габариты установки и компоновку узла.
Какие проверки полезно сделать перед монтажом?
Проверьте доступ к рукоятке, соответствие выбранного DN ответным фланцам и равномерность затяжки крепежа по диагонали, чтобы избежать перекоса соединения.
Зачем нужен технический паспорт для подбора?
Паспорт помогает сверить обозначения исполнения, параметры применения и таблицы размеров для выбранного DN.

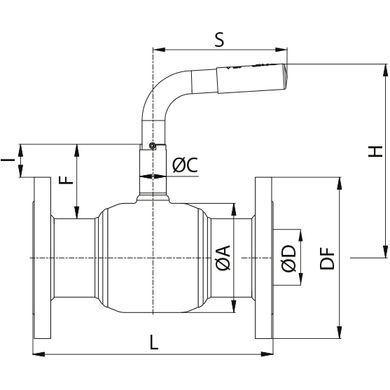

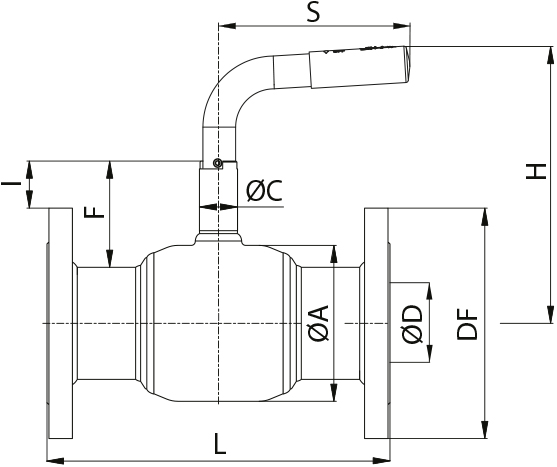

Таблица параметров
| DN | ØD | ØA | L | DF | I | H | F | ØC | S | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 10 | 34 | 130 | 95 | 23 | 125 | 58 | 25 | 115 | 2.2 |
| 20 | 15 | 42.4 | 150 | 105 | 19 | 125 | 58 | 25 | 115 | 2.9 |
| 25 | 20 | 48.3 | 160 | 115 | 15 | 130 | 57 | 25 | 115 | 3.5 |
| 32 | 25 | 60.3 | 180 | 140 | 10 | 135 | 59 | 25 | 115 | 4.8 |
| 40 | 32 | 76.1 | 200 | 150 | 35 | 170 | 86 | 35 | 157 | 6.5 |
| 50 | 40 | 76.1 | 230 | 165 | 35 | 175 | 86 | 35 | 157 | 8.7 |
