Кран шаровый тип RB JiP-FF Danfoss PN25 — фланцевый шаровый кран с ручным управлением для перекрытия воды. Корпус цельносварной, зауженный проход, материал корпуса — сталь 20. Номинальное давление Ру/PN 25 кгс/см², диапазон температур 0–180 °C.
Ключевые параметры
- Марка ручного крана: Danfoss тип RB JiP-FF
- Тип корпуса: цельносварной, зауженный проход
- Материал корпуса: сталь 20
- Управление: с ручкой
- Присоединение: фланцевое
- Номинальное давление: 25 кгс/см²
- Диапазон температур: 0–180 °C
- Кран для перекрытия: вода
- Рабочее средовище: циркулирующая вода / смесь гликоля и воды до 50 %
- Страна производитель: Дания
- Доступные модификации: Номинальный проход, Ду (Dn): 65/50, 80/65, 100/80, 125/100, 150/125, 200/150. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: DN, присоединительные размеры, строительная длина, габариты, масса. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите нужный Ду (Dn) из списка модификаций и фиксируйте его в заявке без сокращений.
- Проверьте соответствие PN и температурного режима условиям работы узла.
- Сверьте фланцевые присоединительные размеры и посадочные параметры по строке таблицы для выбранного DN.
- Оцените доступ к рукоятке и безопасный поворот в крайние положения после установки.
- Заранее предусмотрите прокладки и крепеж под фланцевое соединение.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Danfoss тип RB JiP-FF PN25.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый Danfoss тип RB JiP-FF PN25 можно с оформлением заказа на выбранный Ду (Dn) и сверкой фланцевой совместимости.
- Поможем согласовать назначение крана и рабочие условия под ваш узел, чтобы избежать выбора «по названию» без проверок.
- Подскажем, как читать таблицу параметров и какие присоединительные размеры сверять для выбранного DN.
- Удобно комплектовать узел сопутствующими позициями: фланцы, прокладки и крепеж под фланцевое соединение.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для B2B-закупок удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите нужный Ду (Dn) и проверьте, что выбранный DN соответствует присоединению в узле.
- Сверьте рабочие условия с PN и допустимым температурным диапазоном.
- Проверьте габариты и строительную длину по строке таблицы, чтобы кран корректно встал в отведенное место.
- Если закупка идет по документации, фиксируйте в заявке выбранный Ду (Dn) и единый тип присоединения без двусмысленностей.
На что обратить внимание при выборе
- Даже при совпадении DN фланцы могут отличаться по посадочным размерам и схеме крепежа — это частая причина несборки соединения.
- Габариты и масса зависят от Ду (Dn): учитывайте место для рукоятки и безопасный доступ к управлению.
- При выборе для систем с водно-гликолевыми смесями заранее сверяйте допустимую концентрацию и ограничения по применению.
- Проверьте, что в комплект поставки закупки включены прокладки и крепеж нужного типоразмера.
Справочные рекомендации по подбору (общие ориентиры)
- Собирайте узел комплектно: кран, ответные фланцы, прокладки и крепеж под один и тот же типоразмер.
- Для согласования внутри команды подготовки закупки держите один чек-лист: DN, PN, температура, присоединительные размеры, габариты.
- Если в проекте есть ограничения по среде, заранее согласуйте их с эксплуатацией и не подменяйте проверку предположениями.
- Перед приемкой визуально проверьте целостность уплотнительных поверхностей фланцев и отсутствие повреждений в зоне присоединения.
- При необходимости сравнения вариантов используйте таблицу параметров как основной ориентир по размерам.
Ограничения и дисклеймеры
- Перед выбором и установкой проверяют совместимость по DN, параметрам фланцевого соединения и габаритам.
- Точные параметры и состав опций зависят от выбранной модификации.
- Для ответственных узлов ориентируйтесь на проектную спецификацию и требования эксплуатации.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду (Dn) без сверки фланцевых присоединительных размеров и получили несборку соединения.
- Не заложили прокладки и крепеж под фланцевое соединение и получили паузу при комплектации узла.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Для B2B-закупки не зафиксировали Ду (Dn) в формулировке заявки, из-за чего сложнее согласовать нужное исполнение.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом сопоставьте DN крана с ответными фланцами и проверьте совпадение посадочных размеров по таблице параметров.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с подходящей прокладкой и равномерной затяжкой крепежа по диагонали, чтобы избежать перекоса.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты для нужного DN.
- Схемы/чертежи и строительную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Рабочую среду и ограничения по использованию водно-гликолевых смесей.
- Материалы узлов и исполнение по серии.
Под какими названиями встречается в каталогах:
кран шаровый фланцевый кран шаровый PN25 кран шаровый Danfoss RB кран шаровый JiP-FF кран шаровый цельносварной
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Зафиксируйте требуемый Ду (Dn) в заявке и уточняйте выбор исполнения по доступным опциям.
Для какой среды подходит этот кран?
Кран предназначен для перекрытия воды; допускается применение с водно-гликолевой смесью до 50 %.
Как не ошибиться с выбором Ду (Dn) при заказе?
Выберите Ду (Dn) из списка модификаций и сверяйте размеры по строке таблицы параметров для выбранного значения.
Что важно проверить по фланцам перед закупкой?
Сопоставьте посадочные размеры и схему крепежа ответных фланцев с параметрами выбранной модификации и заранее подберите прокладки и крепеж.
Нужны ли прокладки и крепеж отдельно?
Для фланцевого соединения обычно подбирают прокладки и крепеж под конкретный DN, чтобы собрать соединение без доработок.
Как пользоваться таблицей параметров?
Выберите строку по DN и сверяйте присоединительные размеры, строительную длину, габариты и массу для нужного типоразмера.
Какие проверки полезно сделать перед монтажом?
Проверьте доступ к рукоятке, совпадение фланцевых размеров и равномерность затяжки крепежа по диагонали, чтобы избежать перекоса соединения.

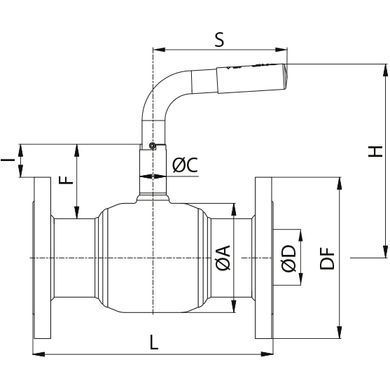

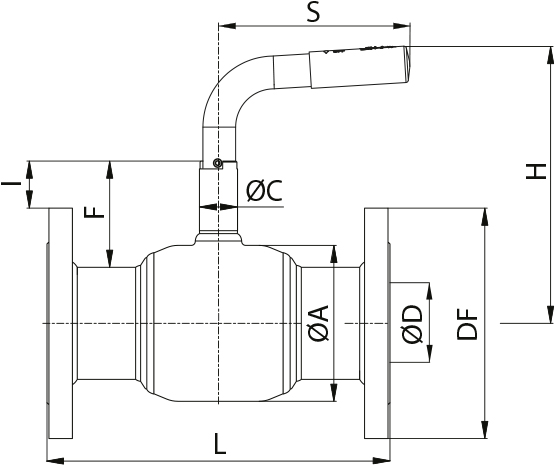

Таблица параметров
| DN | ØD | ØA | L | DF | I | H | F | ØC | S | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 50 | 102 | 290 | 185 | 18 | 205 | 73 | 35 | 205 | 12 |
| 80 | 65 | 121 | 310 | 200 | 33 | 225 | 88 | 39 | 260 | 18 |
| 100 | 80 | 159 | 350 | 235 | 48 | 270 | 108 | 39 | 405 | 26 |
| 125 | 100 | 180 | 400 | 270 | 44 | 270 | 109 | 44 | 505 | 32 |
| 150 | 125 | 219 | 480 | 300 | 43 | 310 | 109 | 49 | 645 | 45 |
| 200 | 150 | 273 | 600 | 360 | 56 | 315 | 127 | 60 | 650 | 74 |
