Кран шаровый тип RB JiP-FF Danfoss PN16 — фланцевый шаровый кран с ручным управлением для перекрытия воды. Корпус цельносварной, зауженный проход, материал корпуса — сталь 20. Номинальное давление Ру/PN 16 кгс/см2, диапазон температур от 0°C до +180°C.
Ключевые параметры
- Марка ручного крана: Danfoss тип RB JiP-FF
- Тип корпуса: цельносварной, зауженный проход
- Материал корпуса: сталь 20
- Управление: с ручкой
- Присоединение: фланцевое
- Номинальное давление: 16 кгс/см2
- Диапазон температур: от 0°C до +180°C
- Кран для перекрытия: вода
- Страна производитель: Дания
- Код: 065N3606
- Доступные модификации: Номинальный проход, Ду (Dn): 65/50, 80/65, 100/80, 125/100, 150/125, 200/150. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: DN, присоединительные размеры, строительная длина, габариты, масса. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите нужный Ду (Dn) из списка модификаций и зафиксируйте его в заявке.
- Проверьте, что PN и температурный режим соответствуют условиям работы узла.
- Сверьте присоединительные размеры фланцев по таблице параметров для выбранного Ду (Dn).
- Оцените доступ к рукоятке и возможность свободного поворота после установки.
- Заранее предусмотрите уплотнение и крепеж под фланцевое соединение.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Danfoss тип RB JiP-FF.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый Danfoss тип RB JiP-FF можно с оформлением заказа на выбранный Ду (Dn) и сверкой совместимости фланцевого присоединения.
- Для серии RB JiP-FF поможем сверить PN, температурный режим и назначение под задачу.
- Подскажем, как читать таблицу размеров и на какие присоединительные параметры обратить внимание при подборе ответных фланцев.
- Удобно комплектовать узел сопутствующими позициями: фланцы, прокладки и крепеж под фланцевое соединение.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для B2B-закупок удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Начните с выбора Ду (Dn) из доступных значений и используйте его как основной идентификатор модификации.
- Сверьте PN и температурный диапазон с режимом работы вашего узла.
- Проверьте по таблице параметров присоединительные размеры и габариты для выбранного Ду (Dn).
- Если требуется оформление под документацию закупки, включите в заявку код и нужный Ду (Dn) без сокращений.
На что обратить внимание при выборе
- Несовпадение фланцев по посадочным размерам и схеме отверстий приводит к невозможности собрать соединение без замены ответных деталей.
- При одинаковой серии габариты и масса зависят от Ду (Dn), поэтому место установки и доступ к рукоятке оценивают по конкретной строке таблицы.
- Для узлов с требованием к рабочей среде заранее проверьте, что выбранное исполнение соответствует назначению и условиям эксплуатации.
- Если планируется установка с ограниченным доступом, заранее определите удобство управления рукояткой в крайних положениях.
Справочные рекомендации по подбору (общие ориентиры)
- Планируйте узел комплектно: кран, ответные фланцы, прокладки и крепеж под один типоразмер.
- Для закупки подготовьте короткий перечень проверок: Ду (Dn), PN, температурный режим, присоединительные размеры и габариты.
- В спецификации фиксируйте выбранный Ду (Dn) и код, чтобы исключить замену исполнения при согласовании.
- Перед приемкой проверьте целостность уплотнительных поверхностей фланцев и отсутствие повреждений в зоне присоединения.
- Если узел подбирается по чертежам, используйте обозначения из таблицы параметров и сопоставляйте их с ответными деталями.
Ограничения и дисклеймеры
- Перед выбором и установкой проверяют совместимость по Ду (Dn), PN и параметрам фланцевого соединения.
- Точные параметры и состав опций зависят от выбранной модификации.
- Для узла важно учитывать доступ к рукоятке и возможность обслуживания после установки.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду (Dn) без сверки присоединительных размеров фланцев, из-за чего соединение не собирается.
- Не заложили прокладки и крепеж под фланцевое соединение и получили паузу при комплектации узла.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Оставили в заявке только “RB JiP-FF” без Ду (Dn) и кода, из-за чего сложнее согласовать нужное исполнение.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом сопоставьте Ду (Dn) крана с ответными фланцами и проверьте совпадение посадочных размеров по таблице параметров.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с подходящей прокладкой и равномерной затяжкой крепежа по диагонали, чтобы избежать перекоса.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты для нужного Ду (Dn).
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый фланцевый кран шаровый PN16 кран шаровый Danfoss RB кран шаровый JiP-FF кран шаровый цельносварной
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Зафиксируйте требуемый Ду (Dn) и код в заявке и уточняйте доступность исполнения по перечню модификаций.
Для какой среды подходит этот кран?
Кран предназначен для перекрытия воды.
Как не ошибиться с выбором Ду (Dn) при заказе?
Выберите Ду (Dn) из списка модификаций и используйте его как основной параметр подбора, а затем сверяйте размеры по строке таблицы параметров для выбранного значения.
Что важно проверить по фланцам перед закупкой?
Сопоставьте посадочные размеры и схему отверстий ответных фланцев с параметрами выбранной модификации и заранее подберите прокладку и крепеж.
Нужны ли прокладки и крепеж отдельно?
Для фланцевого соединения обычно подбирают прокладки и крепеж под типоразмер узла, чтобы собрать соединение без доработок.
Как пользоваться таблицей параметров?
Выберите строку по DN и сверяйте присоединительные размеры, строительную длину, габариты и массу для нужного типоразмера.
Какие проверки полезно сделать перед монтажом?
Проверьте доступ к рукоятке, совпадение фланцевых размеров и равномерность затяжки крепежа по диагонали, чтобы избежать перекоса соединения.

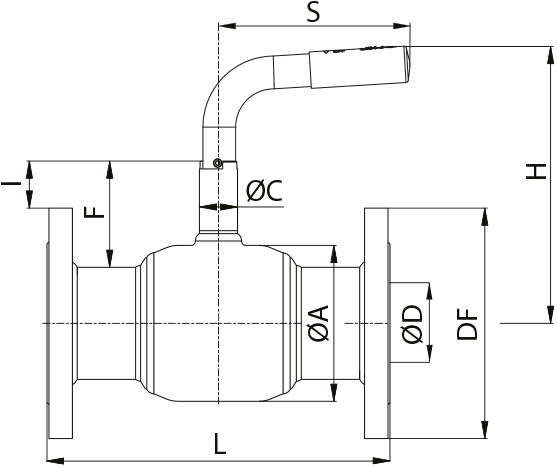

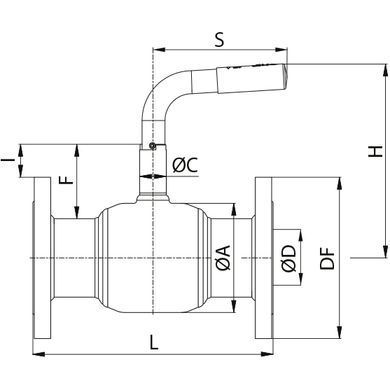

Таблица параметров
| DN | ØD | ØA | L | DF | I | H | F | ØC | S | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 50 | 102 | 270 | 185 | 18 | 205 | 73 | 35 | 205 | 12 |
| 80 | 65 | 121 | 280 | 200 | 33 | 225 | 88 | 39 | 260 | 18 |
| 100 | 80 | 159 | 300 | 220 | 56 | 270 | 108 | 39 | 405 | 26 |
| 125 | 100 | 180 | 325 | 250 | 54 | 270 | 109 | 44 | 505 | 32 |
| 150 | 125 | 219 | 350 | 285 | 51 | 310 | 109 | 49 | 645 | 45 |
| 200 | 150 | 273 | 400 | 340 | 66 | 315 | 127 | 60 | 650 | 74 |
