Марка ручного крана	UKS тип K110
Тип корпуса	моноблочный
Материал корпуса	сталь 20
Управление	с ручкой
Присоединение	фланцевое
Номинальный проход, Ду (Dn)	150
Строительная длина, мм	225 мм
Номинальное давление Ру/PN	25 кгс/см²
Диапазон температур	от -20°C до +180°C
Кран для перекрытия	вода, пар, газ (сертификат), нефтепродукты, воздух
Страна регистрации бренда	Китай

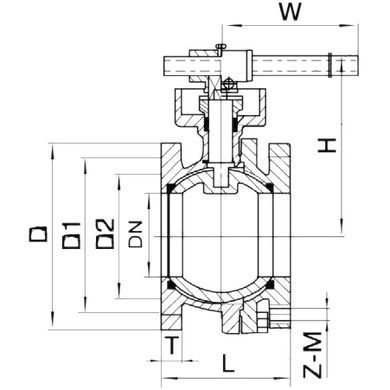

Кран шаровый тип K110 Ду 150

Артикул 250459

По предзаказу

Оставить отзыв

21 809.73 грн
з ПДВ

Номинальный проход, Ду (Dn)

15 20 25 32 40 50 65 80 100 125 150 200

Кран шаровый тип K110 — шаровый запорный кран с ручным управлением и фланцевым присоединением. Корпус исполнения моноблочный, материал корпуса — сталь 20. Применяется для перекрытия потока воды, пара, газа, нефтепродуктов и воздуха в пределах температур от -20°C до +180°C.

Ключевые параметры Как выбрать Монтаж Документы FAQ Таблица параметров

Ключевые параметры

Марка ручного крана: UKS тип K110
Тип корпуса: моноблочный
Материал корпуса: сталь 20
Управление: с ручкой
Присоединение: фланцевое
Номинальное давление: Ру/PN 25 кгс/см²
Диапазон температур: от -20°C до +180°C
Рабочая среда: вода, пар, газ (сертификат), нефтепродукты, воздух
Страна производитель: Китай
Доступные модификации: Номинальный проход, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Набор опций зависит от выбранной модификации.
Параметры по модификациям: DN, D, D1, D2, T, f, L, W, H, Z-M, Z-d, Kv, вес. Сверяйте характеристики для выбранной модификации.

Коротко по выбору

Выберите DN по трубопроводу и сопоставьте габариты и присоединительные размеры по таблице параметров.
Проверьте PN и температурный режим под условия эксплуатации узла.
Уточните рабочую среду и требования по применению для газа, если это важно для объекта.
Заранее заложите комплект фланцевого соединения: прокладки и крепеж под ваш узел.
Если важны потери давления, учитывайте Kv по выбранному DN.

Важно про изображения

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии K110.

Почему удобно заказывать в БОЙЛЕР.УА

Заказать кран шаровый тип K110 можно с подбором исполнения под DN и присоединительные размеры вашего узла.
Поможем сверить совместимость фланцевого соединения по ключевым размерам и схеме крепежа.
Подскажем, какие параметры сравнивать при замене: L, H, D/D1/D2, а также Kv и массу для выбранного DN.
Для согласования закупки удобно опираться на документы и таблицу параметров при подборе под спецификацию.
Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.

Как выбрать подходящий вариант

Определите DN по проекту или по параметрам действующего трубопровода.
Сопоставьте присоединительные размеры и монтажные габариты по таблице, чтобы не возникло проблем при установке.
Проверьте PN и температурный диапазон под режим работы.
При выборе под газовую среду заранее уточните требования объекта к применению и оформлению допуска.

На что обратить внимание при выборе

Одинакового DN недостаточно для замены: критичны L и H, а также размеры фланцевого присоединения.
Если в системе возможны механические примеси, заранее оцените требования к фильтрации и чистоте среды.
Для узлов, где важна пропускная способность, сравнивайте Kv между вариантами DN.
Для корректной установки важно заранее подобрать прокладки и крепеж под конкретную схему отверстий.

Справочные рекомендации по подбору (общие ориентиры)

Перед заказом подготовьте короткую заявку: DN, PN, рабочая среда и температурный режим.
Сверьте схему отверстий и крепеж, чтобы фланцевое соединение собиралось без доработок на объекте.
Проверьте доступ к ручке управления и возможность полного поворота при выбранном месте установки.
Если кран подбирается на замену, заранее измерьте монтажную длину L и габарит H на действующем узле.
Для повторяемых закупок фиксируйте выбранный DN и ключевые размеры, чтобы исключить замену на другой вариант.

Ограничения и дисклеймеры

Кран используют как запорное устройство с режимом полного открытия или полного закрытия.
Точные параметры и состав опций зависят от выбранной модификации.
Перед применением проверяйте соответствие рабочей среды, давления и температурного режима условиям эксплуатации узла.
При наличии — сверяйте документацию, паспорта и таблицы параметров.

Типовые ошибки при выборе и закупке

Выбрали DN, но не сопоставили монтажные размеры, из-за чего кран не становится в существующий узел.
Не учли схему отверстий и крепеж фланцевого соединения, из-за чего монтаж требует переделок.
Не учли, что параметры зависят от модификации (выбрали “по названию”).
Не сверили назначение и условия эксплуатации.
Не заложили заранее прокладки и крепеж для фланцевого соединения и столкнулись с задержкой монтажа.

Документы (PDF)

Технический паспорт

Что полезно проверить в паспорте (PDF)

Присоединительные размеры и габариты для выбранного DN.
Схемы и обозначения размеров на чертеже.
Номинальное давление (PN/Ру) и ограничения по режимам работы.
Условия эксплуатации и требования к чистоте рабочей среды.
Схему фланцевого соединения, крепеж и требования к сборке.

Под какими названиями встречается в каталогах:

кран шаровый фланцевый кран шаровый K110 кран шаровый стальной фланцевый кран шаровый запорный кран шаровый с ручкой

Смотрите также

FAQ

Доступны ли все сочетания опций?

Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.

Что делать, если нужной модификации нет в списке?

Выберите ближайший DN из доступных модификаций и сопоставьте параметры по таблице, чтобы сохранить совместимость по монтажным размерам и режиму по давлению.

Для каких сред подходит кран тип K110?

Кран применяют для воды, пара, газа, нефтепродуктов и воздуха в пределах условий эксплуатации.

Какой температурный диапазон у серии тип K110?

Рабочий температурный диапазон: от -20°C до +180°C.

Можно ли использовать этот кран как регулирующий?

Кран используют как запорное устройство: рабочий режим — полное открытие или полное закрытие.

Что важно проверить перед монтажом фланцевого крана?

Проверьте соосность фланцев, состояние уплотнительных поверхностей, наличие подходящих прокладок и крепежа, а также соответствие DN и монтажных размеров выбранному узлу.

Зачем в таблице указан Kv?

Kv помогает ориентировочно оценить пропускную способность выбранного DN и сравнить варианты при подборе под расход и потери давления.

Как снизить риск подклинивания шарового крана в эксплуатации?

Если это допустимо для режима эксплуатации, периодически выполняйте несколько циклов “открыто-закрыто” и следите за чистотой рабочей среды.

Таблица параметров

DN	D	D1	D2	T	f	L	W	H	Z-M, Z-d	Ø	a	h	Kv, м3/год	Вес, кг
15	95	65	46	13	1.5	33	120	72	4-M12	8	5	10	14.7	1.71
20	105	75	56	14	1.5	38	120	82	4-M12	10	6	12	26.2	2.5
25	115	85	65	14	1.5	45	140	92	4-M12	12	7	15	40.9	3.1
32	140	100	76	16	2	55	170	100	4-M16	14	9	17	105	4.1
40	150	110	85	16	2	62	200	115	4-M16	16	10	20	170	5.2
50	165	125	100	18	2	72	240	115	4-M16	20	12	24	223	6.5
65	185	145	120	20	3	97	280	120	8-M16	20	12	27	276.5	9.2
80	200	160	135	20	3	120	320	145	8-M16	22	15	27	654.4	13.2
100	220	180	156	22	3	140	400	155	8-M16	24	17	31	905	16.2
125	250	210	185	22	3	200	450	180	8-M16	-	-	-	1360	31
150	285	240	210	24	3	225	500	190	8-M20	-	-	-	1472.3	45
200	340	295	265	24	3	275	600	315	12-M20	-	-	-	2617.5	66
