Марка ручного крана	Danfoss тип FB JiP-FF
Тип корпуса	цельносварной
Материал корпуса	сталь 20
Управление	с ручкой
Присоединение	фланцевое
Номинальный проход, Ду (Dn)	150
Строительная длина, мм	385 мм
Номинальное давление Ру/PN	16 кгс/см²
Диапазон температур	от 0°C до +180°C
Кран для перекрытия	вода
Страна регистрации бренда	Дания
Код	065N1851

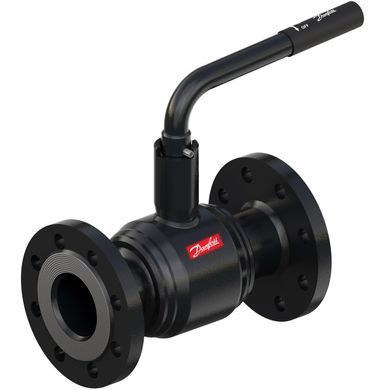

Кран шаровый тип FB JiP-FF Danfoss PN16 Ду 150

Артикул 366029

Наилучшая цена!

Оставить отзыв

44 509.50 грн
з ПДВ

Номинальный проход, Ду (Dn)

65 80 100 125 150

Кран шаровый тип FB JiP-FF Danfoss PN16 — фланцевый шаровый кран с ручным управлением для перекрытия потока. Корпус цельносварной, материал корпуса — сталь 20. Номинальное давление Ру/PN 16 кгс/см², диапазон температур от 0°C до +180°C.

Ключевые параметры Как выбрать Монтаж Документы FAQ Таблица параметров Чертеж

Ключевые параметры

Марка ручного крана: Danfoss тип FB JiP-FF
Тип корпуса: цельносварной
Материал корпуса: сталь 20
Управление: с ручкой
Присоединение: фланцевое
Номинальное давление: 16 кгс/см²
Диапазон температур: от 0°C до +180°C
Рабочая среда: вода; допускается циркуляционная вода / смесь гликоля и воды до 50 %
Страна производитель: Дания
Доступные модификации: Номинальный проход, Ду (Dn): 65, 80, 100, 125, 150. Набор опций зависит от выбранной модификации.
Параметры по модификациям: DN, присоединительные размеры, строительная длина, габариты, масса. Сверяйте характеристики для выбранной модификации.

Коротко по выбору

Выберите нужный Ду (Dn) из списка модификаций и фиксируйте его в заявке без сокращений.
Проверьте соответствие PN и температурного режима условиям работы узла.
Сверьте присоединительные размеры фланцевого соединения и габариты для выбранного DN по документации. Сверяйтесь с таблицей размеров.
Уточните рабочую среду и допустимую концентрацию гликоля, если используется водно-гликолевая смесь.
Заранее предусмотрите ответные фланцы, прокладки и крепеж под выбранный типоразмер.

Важно про изображения

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Danfoss FB JiP-FF PN16.

Почему удобно заказывать в БОЙЛЕР.УА

Удобно подобрать кран под задачу и согласовать выбор DN из доступных модификаций без двусмысленностей в заявке.
Поможем сверить совместимость по фланцевому присоединению и ключевым параметрам, чтобы избежать несборки узла.
Подскажем, какие параметры зависят от DN и что важно проверить до оформления закупки.
Удобно комплектовать узел сопутствующими позициями: фланцы, прокладки и крепеж под один типоразмер.
Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
Для B2B-закупок удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.

Как выбрать подходящий вариант

Определите требуемый Ду (Dn) и выберите его из списка модификаций.
Сопоставьте PN и температурный режим с условиями эксплуатации системы.
Проверьте присоединительные размеры фланцев и монтажное пространство под выбранный DN.
Если планируется автоматизация, заранее согласуйте исполнение и требования к установке привода по документации.

На что обратить внимание при выборе

Даже при совпадении DN важно согласовать стандарт фланцев и схему крепежа, иначе соединение может не собраться без переделок. Подтвердите по чертежу.
Для горячей воды и водно-гликолевых смесей учитывают температурный режим и ограничения по среде, включая концентрацию до 50 %.
Учитывайте место для рукоятки и свободный поворот в крайние положения после установки.
Комплектность узла планируют заранее: прокладки и крепеж подбирают под конкретный типоразмер и условия применения.

Справочные рекомендации по подбору (общие ориентиры)

Собирайте узел комплектно: кран, ответные фланцы, прокладки и крепеж под один и тот же DN.
Перед выпуском в закупку сведите в один чек-лист параметры, которые согласуются между собой: DN, PN, температура, присоединительные размеры и габариты.
Если узел обслуживаемый, заранее оцените доступность зоны управления и возможность демонтажа через фланцевое соединение.
Для согласования внутри команды фиксируйте выбранный DN и исполнение без сокращений, чтобы избежать пересогласований.
При необходимости используйте документы как основной ориентир по размерам, ограничениям и требованиям к применению.

Ограничения и дисклеймеры

Перед выбором и установкой проверяют совместимость по DN, параметрам фланцевого соединения и монтажному пространству.
Точные параметры и состав опций зависят от выбранной модификации.
При хранении и транспортировке учитывают температурные ограничения; минимальная температура хранения и транспортировки — −40 °C.
При наличии — сверяйте документацию, паспорта и таблицы параметров.

Типовые ошибки при выборе и закупке

Выбрали DN по названию без сверки присоединительных размеров и получили несборку фланцевого соединения.
Не проверили PN и температурный режим под условия эксплуатации и заложили неподходящее исполнение.
Не учли, что параметры зависят от модификации (выбрали “по названию”).
Не предусмотрели прокладки и крепеж под фланцевое соединение и получили паузу при комплектации узла.
В заявке не зафиксировали DN и исполнение, из-за чего сложнее согласовать нужный вариант и документы для B2B.

Документы (PDF)

Технический паспорт

Что полезно проверить в паспорте (PDF)

Присоединительные размеры и габариты для выбранного DN.
Схемы/чертежи, строительную длину и посадочные размеры (если применимо).
Номинальное давление (PN/Ру) и температурный диапазон.
Материалы узлов и тип уплотнений.
Ограничения по среде, хранению и транспортировке.

Под какими названиями встречается в каталогах:

кран шаровый фланцевый кран шаровый цельносварной кран шаровый Danfoss JiP-FF кран шаровый PN16 кран шаровый полнопроходной

Смотрите также

FAQ

Доступны ли все сочетания опций?

Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.

Что делать, если нужной модификации нет в списке?

Зафиксируйте требуемый Ду (Dn) и уточняйте выбор исполнения по доступным опциям.

Для какой среды подходит этот кран?

Кран применяют для воды; допускается циркуляционная вода и водно-гликолевые смеси с концентрацией гликоля до 50 %.

Что означает цельносварной корпус для эксплуатации?

Цельносварной корпус используют в узлах, где важно исключить разборные стыки корпуса; при подборе ключевыми остаются DN, PN, температура и параметры фланцевого присоединения.

Можно ли использовать кран при температуре до +180°C?

Диапазон температур для серии — от 0°C до +180°C; перед применением согласуйте фактические условия эксплуатации узла с требованиями системы.

Можно ли установить электропривод вместо ручки?

Возможность автоматизации зависит от исполнения; для подбора привода сверяйте посадочные размеры и требования к установке по документации.

Что важно проверить по фланцам перед заказом?

Согласуйте стандарт фланцев, болтовой круг и уплотнительные поверхности, а также заранее подберите прокладки и крепеж под выбранный DN и условия эксплуатации.

Требуется ли обслуживание после установки?

Конструкция рассчитана на эксплуатацию без регламентного обслуживания; на практике периодически контролируют герметичность фланцевого узла и корректность перекрытия потока.

Таблица параметров

Как пользоваться таблицей: выберите строку по DN и сверяйте значения по колонкам ØD, ØA, H, F, ØC, S, L, DF, I и «Вес, кг» для нужного типоразмера.

DN	ØD	ØA	H	F	ØC	S	L	DF	I	Вес, кг
65	65	133	245	113	49	260	290	185	59	17.1
80	80	159	260	120	49	260	370	200	64	18.8
100	100	193.7	245	136	60	360	325	220	83	28
125	125	219.1	295	146	60	655	365	250	91	38
150	150	273	315	152	60	655	385	285	94	53.8

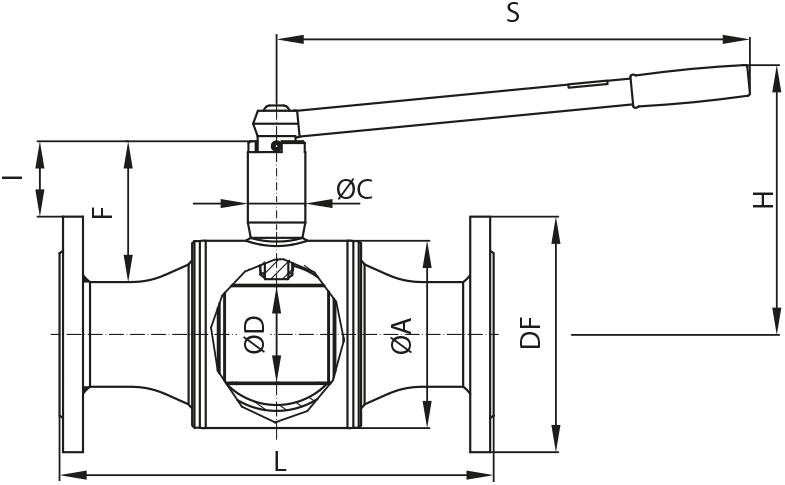

Чертеж

Чертеж используют для финальной проверки габаритов и соответствия выбранного исполнения перед монтажом. Сверяйтесь с таблицей параметров и сопоставляйте геометрию изделия по изображению.
