Кран шаровый трёхходовой T-тип нержавеющий Genebre тип 2541 — фланцевый трёхходовой шаровой кран с конфигурацией T-типа и разборным корпусом из нержавейки AISI 316, с управлением ручкой и возможностью установки привода. Применяют для воды, нефтепродуктов, воздуха и задач химической промышленности. Диапазон температур: от -25°C до +180°C.
Ключевые параметры
- Марка крана: Genebre тип 2541
- Тип корпуса: разборной, трёхходовой T-тип
- Материал корпуса: нержавейка AISI 316
- Управление: с ручкой, под привод
- Присоединение: фланцевое
- Фланцевые концы: EN 1092
- Площадка под привод: ISO 5211
- Конструктив: невыбиваемый шток, антистатическое устройство, система блокировки
- Уплотнения: седла PTFE + 15% GF; O-ring FKM (Viton) на штоке
- Кран для перекрытия: вода, нефтепродукты, воздух, химическая промышленность
- Доступные модификации: Номинальный проход, Ду (Dn): 25, 32, 40, 50, 65, 80, 100. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: PN/Ру, присоединительные размеры и габариты, интерфейс ISO 5211, Kv. Сверяйте характеристики для выбранной модификации.
Коротко по выбору

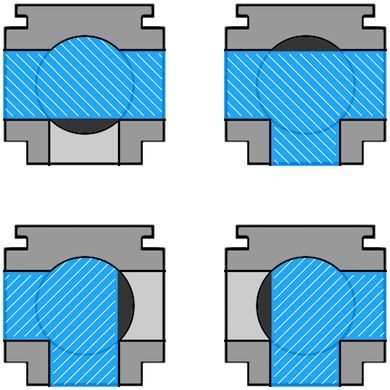

- Определите задачу узла: T-тип используют для распределения/переключения потоков по заданной схеме портов.
- Выберите Dn из доступного ряда и сверьте допустимое PN/Ру по типоразмеру. Для подбора удобнее опираться на таблицу параметров.
- Проверьте совместимость ответных фланцев по EN 1092 (присоединительные размеры, схема отверстий) и комплектность узла по прокладкам и крепежу.
- Если планируется привод, сопоставьте посадку по ISO 5211 и требования к управлению для выбранного типоразмера.
- Сверьте среду применения и температурный режим с условиями эксплуатации системы.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Genebre тип 2541.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить трёхходовой шаровой кран Genebre тип 2541 можно с подбором нужной модификации и проверкой ключевых параметров под задачу.
- Поможем согласовать логику применения T-типа с вашей схемой переключения, чтобы выбранный вариант работал в нужных режимах.
- Сверим присоединение по EN 1092 и посадку ISO 5211, чтобы фланцы и привод были согласованы по типоразмеру.
- Подскажем, какие параметры удобнее проверять перед закупкой: Dn, PN/Ру по типоразмеру, габариты, Kv и требования к управлению.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Сначала зафиксируйте схему работы узла: какие порты должны соединяться в каждом положении, и нужен ли режим смешения/распределения потоков.
- Выберите Dn по гидравлике системы и затем увяжите его с PN/Ру и габаритами выбранной модификации.
- Проверьте фланцевое присоединение по EN 1092: соответствие ответных фланцев, прокладок и крепежа для типоразмера.
- При автоматизации сопоставьте ISO 5211, требования к управлению и ограничения по установке на конкретном участке трубопровода.
На что обратить внимание при выборе
- Критичен правильный выбор схемы портов T-типа: ошибка в назначении портов приводит к неправильной логике переключения в системе.
- Для фланцевого узла важна соосность и равномерная затяжка: перекос повышает риск проблем по уплотнению и крепежу.
- При установке привода учитывайте не только ISO 5211, но и доступное место для монтажа, настройку ограничителей и удобство обслуживания.
- Если рабочая среда требует особого подбора материалов, заранее проверяйте совместимость уплотнений и конструктивных элементов с условиями эксплуатации.
Справочные рекомендации по подбору (общие ориентиры)
- Собирайте узел комплектно: кран, ответные фланцы, прокладки и крепеж под один типоразмер — так проще избежать несостыковок при монтаже.
- Для приводного исполнения заранее определите сценарий управления и подтвердите посадку ISO 5211 для выбранной модификации.
- При проектировании узла предусмотрите маркировку портов и понятную схему положения органа управления для обслуживающего персонала.
- Перед закупкой согласуйте наименование позиции и перечень документов, если к поставке предъявляются требования по оформлению.
- Если по месту установки есть ограничения по доступу, выбирайте конфигурацию, которую удобно обслуживать без демонтажа соседних элементов.
Ограничения и дисклеймеры
- Кран применяют для перекрытия и переключения потока; режимы работы определяются конфигурацией T-типа и положением органа управления.
- Точные параметры и состав опций зависят от выбранной модификации.
- Перед подбором привода сверяйте посадку ISO 5211 и требования к управлению, чтобы исключить несостыковки по установке и настройке.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали трёхходовой кран без проверки схемы портов T-типа, из-за чего узел работает не в нужном режиме переключения потоков.
- Не согласовали фланцевое соединение по EN 1092 (ответные фланцы, прокладки, крепеж), что приводит к сложностям при сборке.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Подобрали привод без увязки с ISO 5211 выбранного типоразмера и требований к управлению, из-за чего возникают проблемы с установкой и настройкой.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом отметьте порты и проверьте, что положение органа управления соответствует нужным режимам T-типа для вашей схемы.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с прокладкой и равномерной затяжкой крепежа по диагонали, чтобы избежать перекоса.
- При установке привода обеспечьте корректную посадку по ISO 5211 и настройку ограничителей поворота по фактической схеме работы узла.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый трёхходовой T-тип трёхходовой шаровой кран T-порт кран трёхходовой фланцевый нержавеющий кран Genebre тип 2541 кран под привод ISO 5211
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Подберите ближайший типоразмер только после сверки PN/Ру, присоединительных размеров и требований узла, а также уточните доступные исполнения по опциям.
Чем отличается трёхходовой кран T-типа по назначению?
T-тип применяют для распределения или объединения потоков по заданной схеме портов; выбор делают по требуемым режимам работы узла и логике переключения.
Можно ли установить привод вместо ручки?
Да, кран рассчитан на управление ручкой и установку привода; при подборе учитывают посадку по ISO 5211 выбранного типоразмера и требования к управлению.
Что проверить по фланцам перед монтажом?
Сверьте соответствие EN 1092 по присоединительным размерам и схеме отверстий, а также подберите прокладки и крепеж под конкретный типоразмер.
Для каких сред подходит этот кран?
Кран применяют для воды, нефтепродуктов, воздуха и задач химической промышленности; для конкретной среды дополнительно проверяют совместимость материалов и уплотнений с условиями эксплуатации.
Как использовать таблицу Kv при выборе?
Значение Kv зависит от типоразмера и помогает оценить пропускную способность узла; для расчёта подбирайте типоразмер по требуемому расходу и допустимым потерям давления.
Какие параметры чаще всего сверяют при замене или доукомплектовании узла?
Сверяют Dn выбранной модификации, PN/Ру по типоразмеру, присоединение EN 1092, габариты, посадку ISO 5211 при установке привода и требования к режимам работы T-типа.

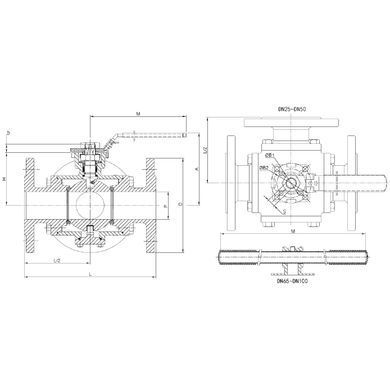

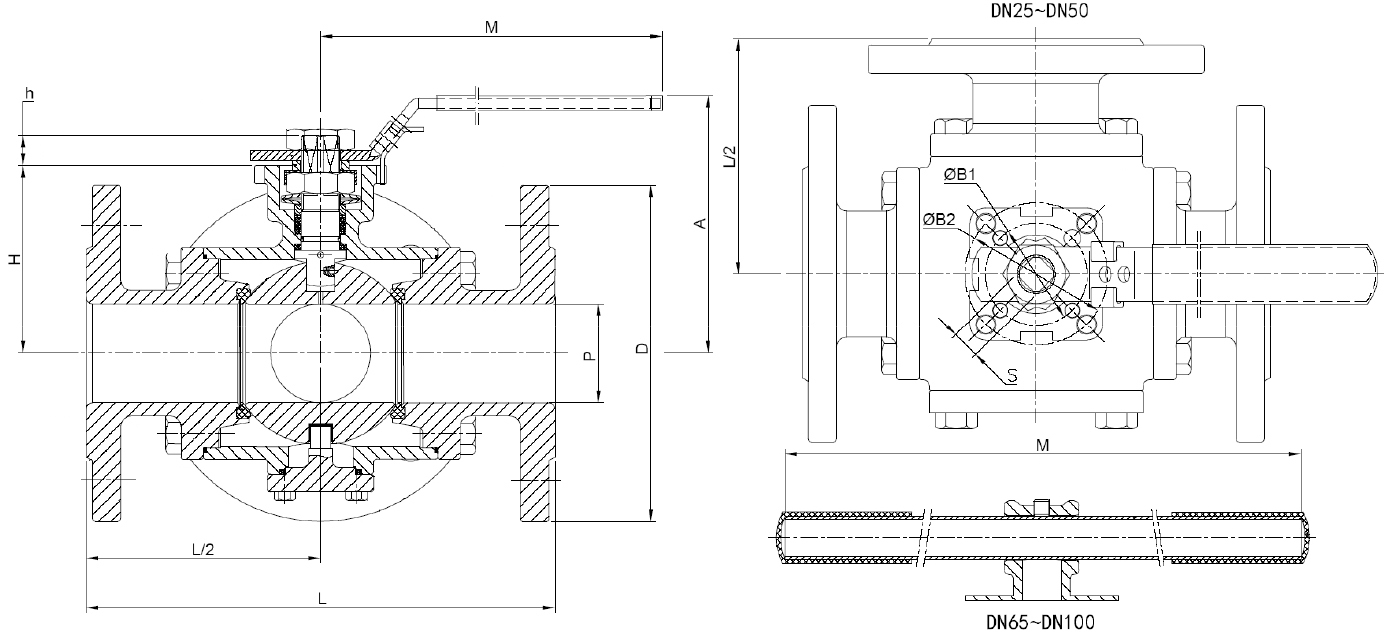

Таблица параметров
| Ref. | Size | PN | P | L | ØD | H | A | M | S | h | ISO 5211 | Weight (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2541 06 | 1” | 40 | 25 | 180 | 115 | 68 | 99 | 175 | 11 | 11 | F04/F05 | 8,600 |
| 2541 07 | 1 ¼” | 40 | 32 | 190 | 140 | 72 | 103 | 175 | 11 | 11 | F04/F07 | 11,800 |
| 2541 08 | 1 ½” | 40 | 38 | 212 | 150 | 85 | 119 | 200 | 14 | 14 | F05/F07 | 14,700 |
| 2541 09 | 2” | 40 | 49 | 230 | 165 | 92 | 126 | 200 | 14 | 14 | F05/F07 | 19,700 |
| 2541 10 | 2 ½” | 16 | 63 | 290 | 185 | 107 | 172 | 400 | 17 | 17 | F07/F10 | 33,300 |
| 2541 11 | 3” | 16 | 75 | 310 | 200 | 119 | 187 | 400 | 17 | 18 | F07/F10 | 47,100 |
| 2541 12 | 4” | 16 | 99 | 350 | 220 | 150 | 214 | 400 | 22 | 22 | F10 | 73,700 |
| Size | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|
| Kv (m3/h) | 39 | 50 | 96 | 192 | 264 | 351 | 653 |
