Кран шаровый с редуктором Breeze 11с338п — стальной запорный кран с фланцевым присоединением и приводом через редуктор. Предназначен для перекрытия потока рабочих сред: вода, природный газ, нефтепродукты, инертные газы. Диапазон рабочих температур: от -35°С до +180°С; номинальное давление: PN 25.
Ключевые параметры
- Марка и модель: Breeze 11с338п.
- Тип корпуса: цельносварной.
- Материал корпуса: сталь 20.
- Управление: редуктор.
- Присоединение: фланец/фланец.
- Рабочие среды: вода, природный газ, нефтепродукты, инертные газы.
- Диапазон температур: от -35°С до +180°С.
- Номинальное давление: PN 25.
- Нормативы изготовления и поставки: ДСТУ ISO 7121:2010, ТУ У 29.1-23392043-001.
- Класс герметичности: класс "А" по ДСТУ EN 12266-1:2015.
- Доступные модификации: Номинальный проход, Ду (Dn): 100, 125, 150, 200, 250, 300. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: номинальный проход (Dn), строительная длина, габаритные и присоединительные размеры, масса, усилие открытия. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Определите требуемый номинальный проход (Dn) по участку трубопровода и запасу по пропускной способности.
- Проверьте тип присоединения: фланец/фланец, а также соответствие посадочных размеров фланцев узла.
- Сверьте PN 25 и температурный диапазон с условиями эксплуатации и рабочей средой.
- Уточните габариты и строительную длину для выбранного Dn, чтобы кран корректно встал в монтажное место. Сверяйтесь с таблицей размеров.
- Проверьте удобство доступа для управления редуктором и обслуживания в месте установки. Для финальной проверки габаритов используйте чертеж.
Важно про изображения

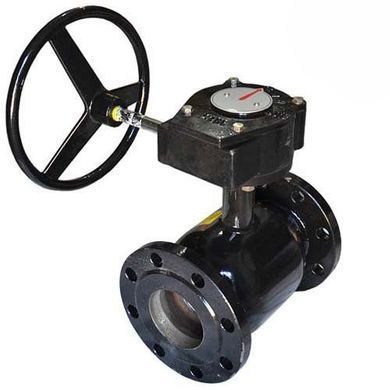

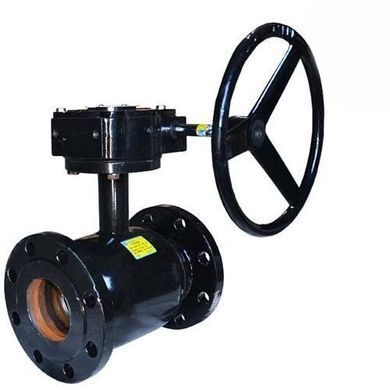

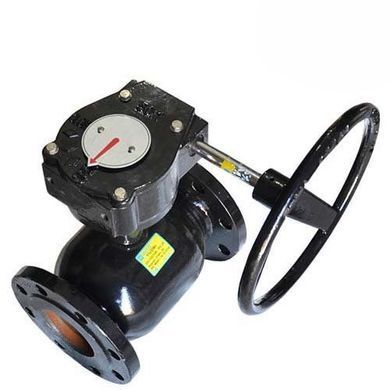

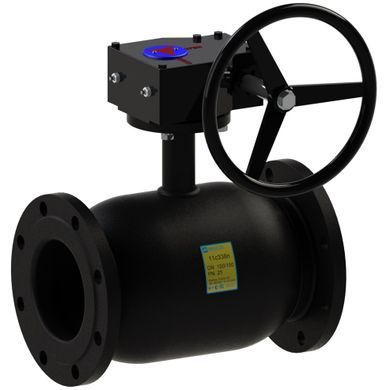

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Breeze 11с338п.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый Breeze 11с338п можно с оформлением заказа на выбранную модификацию по номинальному проходу.
- Для крана с редуктором поможем сверить совместимость: Dn, фланцевые размеры узла, PN 25 и условия применения.
- Подскажем, какие параметры по модификациям важно сопоставить перед заказом: габариты, строительную длину и усилие открытия.
- Для практичного подбора помогаем сверять документацию и присоединительные размеры под конкретный узел монтажа.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Выберите номинальный проход (Dn) из доступных модификаций и сопоставьте его с параметрами трубопровода.
- Сверьте строительную длину и габаритную высоту для выбранного Dn, чтобы исключить конфликт по месту установки. Сверяйтесь с таблицей размеров.
- Проверьте соответствие фланцевого присоединения узлу монтажа и комплектации крепежа и прокладок.
- Убедитесь, что доступ к редуктору и зона обслуживания обеспечены, особенно на ограниченных площадках.
На что обратить внимание при выборе
- Этот кран предназначен для запирания потока; использование в качестве регулирующего или дроссельного устройства не допускается.
- При подборе ориентируйтесь на рабочую среду и условия эксплуатации: PN 25 и температурный диапазон должны соответствовать системе.
- Для фланцевого монтажа критична соосность и отсутствие перекоса фланцев трубопровода, чтобы не создавать дополнительную нагрузку на корпус.
- Если система подвержена вибрации или возможным нагрузкам от трубопровода, заранее предусмотрите меры разгрузки узла.
Справочные рекомендации по подбору (общие ориентиры)
- Перед закупкой сформируйте короткий чек-лист: Dn, PN, среда, температурный режим, фланцевые размеры и габариты.
- Если кран ставится в труднодоступном месте, заранее продумайте удобство управления редуктором и доступ для осмотра.
- Для стабильной герметичности важны чистота привалочных поверхностей и корректный подбор прокладок и крепежа под фланцевое соединение.
- После монтажа запланируйте периодическую проверку работоспособности и герметичности узла на регламентных остановках.
- При проектных закупках фиксируйте выбранный Dn и ключевые параметры в спецификации, чтобы исключить замену на несовместимое исполнение.
Ограничения и дисклеймеры
- Изделие используется как запорное устройство для полного перекрытия потока; режим регулирования не применяют.
- Точные параметры и состав опций зависят от выбранной модификации.
- При фланцевом монтаже не допускают перекосы и натяжение фланцев арматуры при сборке соединения.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали только по названию без сверки Dn и габаритов, из-за чего кран не подходит по месту установки.
- Не сопоставили фланцевые размеры и крепеж с узлом монтажа, из-за чего возникают проблемы со сборкой соединения.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Смонтировали соединение с перекосом фланцев или попытались “подтянуть” несоосность за счет арматуры.
Рекомендации по монтажу и установке (общие ориентиры)
- Устанавливайте кран в местах, доступных для осмотра и обслуживания, с запасом пространства для управления редуктором.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Для фланцевого соединения подготовьте чистые привалочные поверхности, подходящие прокладки и крепеж, исключите перекосы фланцев.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
- Класс герметичности и требования к испытаниям.
- Гарантийные условия и ресурс в циклах для планирования обслуживания.
Под какими названиями встречается в каталогах:
кран шаровый стальной фланцевый с редуктором кран шаровой запорный стальной 11с338п кран Breeze 11с338п фланец/фланец кран шаровый с редуктором PN 25
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Сверьте параметры выбранной модификации по параметрам товара и уточняйте выбор исполнения по доступным опциям.
Для каких сред подходит кран Breeze 11с338п?
Подходит для воды, природного газа, нефтепродуктов и инертных газов.
Можно ли использовать этот кран для регулирования расхода?
Нет, он применяется как запорное устройство для полного перекрытия потока.
Какие параметры чаще всего сверяют перед заказом?
Обычно сверяют номинальный проход (Dn) выбранной модификации, фланцевые присоединительные размеры, габариты и строительную длину, а также соответствие PN 25 и температурного режима условиям системы.
Какая комплектность поставки?
Кран кульовый, редуктор и паспорт.
Что важно учесть при фланцевом монтаже?
Важно исключить перекосы фланцев, подготовить чистые привалочные поверхности, использовать подходящие прокладки и крепеж, а также не устранять несоосность за счет деформации фланцев арматуры.
Как поддерживать работоспособность узла в эксплуатации?
Рекомендуют периодически выполнять несколько циклов открытие-закрытие в течение года и контролировать герметичность фланцевых соединений на регламентных осмотрах.
Таблица размеров
Как пользоваться таблицей: выберите строку по DN и сверяйте значения по колонкам D, PN, L, H, DF1, DF2, DF3, количеству отверстий, ISO, H*m и весу.
| DN | D | PN | L | H | DF1 | DF2 | DF3 | кол. отв. | ISO | H*m | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 25 | 300 | 355 | 230 | 190 | 22 | 8 | F12 | 200 | 32.8 |
| 125 | 125 | 25 | 325 | 373 | 270 | 220 | 26 | 8 | F12 | 200 | 42.7 |
| 150 | 150 | 25 | 400 | 389 | 300 | 250 | 26 | 8 | F12 | 950 | 53.5 |
| 200 | 200 | 25 | 630 | 512 | 360 | 310 | 26 | 12 | F14 | 1700 | 118.7 |
| 250 | 250 | 25 | 750 | 619 | 425 | 370 | 30 | 12 | F16 | 2000 | 198.4 |
| 300 | 300 | 25 | 850 | 657 | 485 | 430 | 30 | 16 | F16 | 2000 | 271.1 |
Чертеж
Чертеж используют для финальной проверки габаритов и согласования с монтажным местом. Перед установкой сопоставьте изображение с выбранным DN и параметрами из таблицы размеров.
