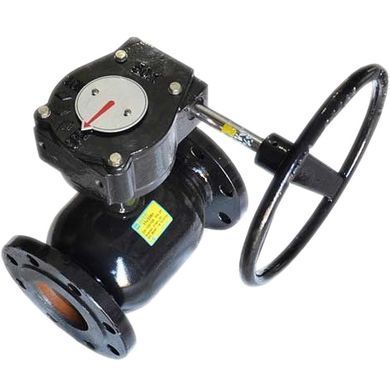

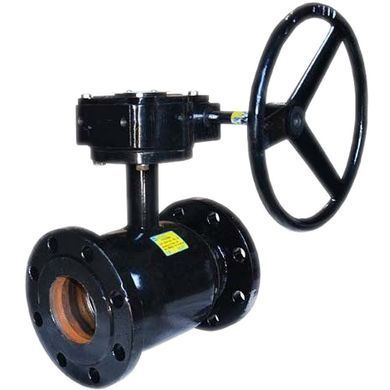

Кран шаровый с редуктором Breeze 11с336п — шаровый запорный кран со стальным цельносварным корпусом, с редуктором и фланцевым присоединением. Применяется для перекрытия воды, газа (сертификат) и нефтепродуктов. Номинальное давление PN 16, диапазон температур от -35ºС до +180ºС.
Ключевые параметры
- Марка крана с редуктором: Breeze 11с336п
- Серия: BREEZE Europe
- Тип корпуса: цельносварной
- Материал корпуса: сталь 20
- Управление: с редуктором
- Присоединение: фланцевое
- Номинальное давление: PN 16
- Диапазон температур: от -35ºС до +180ºС
- Рабочая среда: вода, природный газ, нефтепродукты, инертные газы
- Страна производитель: Украина
- Доступные модификации: Номинальный проход, Ду (Dn): 100, 125, 150, 200, 250, 300. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: DN, D, L, H, ISO 5211, H*м, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите DN под вашу линию, затем уточните габариты и монтажную длину по таблице параметров.
- Проверьте PN и температурный режим под условия эксплуатации, а также соответствие рабочей среде.
- Для кранов с редуктором оцените доступ к редуктору для обслуживания и безопасного поворота в крайние положения.
- Учитывайте усилие открытия по таблице, чтобы подобрать удобный режим управления на объекте.
- Для фланцевого соединения заранее подготовьте ответные фланцы, прокладки и крепеж под выбранный DN.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Breeze 11с336п.
Почему удобно заказывать в БОЙЛЕР.УА
- Заказать кран шаровый с редуктором Breeze 11с336п можно с выбором нужного DN и сверкой параметров по таблице.
- Поможем согласовать применение по рабочей среде и режиму работы запорной арматуры без замены проверки ориентиром “по привычке”.
- Подскажем, на что смотреть при выборе редуктора и посадочного интерфейса ISO 5211 для управления и обслуживания.
- Помогаем подготовить данные для подбора и заявки: DN, габариты и монтажная длина, усилие открытия, требования по рабочей среде и температуре.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите DN по диаметру трубопровода и требуемой пропускной способности узла.
- Сопоставьте габариты H и строительную длину L с монтажным местом, чтобы исключить необходимость переделок.
- Уточните тип фланца по ISO 5211 и требуемое усилие открытия, чтобы обеспечить корректное управление редуктором.
- Сверьте требования по рабочей среде и температуре с условиями эксплуатации, затем выберите модификацию из доступного ряда.
На что обратить внимание при выборе
- Частый риск — выбрать DN без проверки L и H: кран может не поместиться или будет неудобен для обслуживания редуктора.
- Если узел предполагает частые переключения, заранее оцените усилие открытия и удобство доступа к редуктору.
- Для фланцевого подключения важно исключить перекосы и несоосность, иначе возрастает риск нарушения герметичности соединения.
- При средах с механическими примесями учитывайте риск повреждения уплотняющих поверхностей и планируйте меры по защите узла.
Справочные рекомендации по подбору (общие ориентиры)
- Перед закупкой сформируйте короткую заявку: DN, PN, температурный режим и рабочая среда, а также требования к монтажному месту.
- Заранее определите состав фланцевого соединения: ответные фланцы, прокладки и крепеж под выбранный DN.
- Если важна взаимозаменяемость в существующем узле, сопоставляйте не только DN, но и L, H и посадку ISO 5211.
- При проектной поставке подготовьте перечень документов, которые нужны для приемки и эксплуатации, до размещения заявки.
- Для узлов с ограниченным доступом продумайте доступ к редуктору для переключения и визуального контроля.
Ограничения и дисклеймеры
- Кран используют как запорное устройство для полного перекрытия потока; режим регулирования и дросселирования не применяют.
- Точные параметры и состав опций зависят от выбранной модификации.
- Перед вводом в эксплуатацию проверяйте совместимость по DN, фланцевому присоединению и монтажным размерам узла.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали DN без проверки монтажной длины L и габарита H и столкнулись с невозможностью установки в существующий узел.
- Не учли усилие открытия и доступ к редуктору, из-за чего управление становится неудобным на объекте.
- Подобрали фланцевое соединение без согласования прокладок и крепежа под выбранный DN, что приводит к проблемам при сборке.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом обеспечьте чистоту присоединительных поверхностей и соосность фланцев, чтобы исключить перекос и лишние нагрузки на корпус.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Крепеж фланцев затягивают равномерно, с контролем соосности и без перекоса уплотнения.
- После установки выполните проверку работы редуктора в крайних положениях “открыто/закрыто” и контроль герметичности узла.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый с редуктором кран шаровый фланцевый с редуктором кран шаровый запорный стальной кран Breeze 11с336п кран фланцевый PN 16
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший DN из доступных модификаций и сопоставьте ключевые параметры по таблице, чтобы сохранить совместимость по монтажному месту и условиям эксплуатации.
Для каких сред подходит кран Breeze 11с336п?
Для воды, природного газа, нефтепродуктов и инертных газов в пределах условий эксплуатации.
Можно ли использовать шаровый кран как регулирующий?
Нет, его используют как запорное устройство для полного перекрытия потока; режим регулирования и дросселирования не применяют.
Как использовать таблицу параметров при подборе DN?
Выберите строку по DN и сопоставьте монтажную длину L и габарит H с вашим узлом; затем уточните ISO 5211 и усилие открытия для планирования управления редуктором.
Что важно проверить перед монтажом фланцевого крана с редуктором?
Сопоставьте DN и габариты по таблице, обеспечьте соосность фланцев и доступ к редуктору, подготовьте прокладки и крепеж под выбранный DN.
Какой температурный диапазон у Breeze 11с336п?
От -35ºС до +180ºС.
Зачем учитывать усилие открытия H*м при выборе?
Показатель помогает заранее оценить, насколько удобно будет управлять краном с редуктором в реальных условиях, особенно при больших DN и ограниченном доступе.

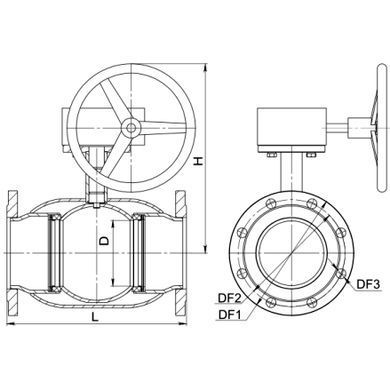

Таблица параметров
| DN | D | PN | L | H | DF1 | DF2 | DF3 | Кол-во отверстий | ISO 5211 | H*м | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 16 | 300 | 355 | 215 | 180 | 18 | 8 | F12 | 200 | 29.8 |
| 125 | 125 | 16 | 325 | 373 | 245 | 210 | 18 | 8 | F12 | 200 | 37.8 |
| 150 | 150 | 16 | 400 | 389 | 280 | 240 | 22 | 8 | F12 | 950 | 48 |
| 200 | 200 | 16 | 630 | 512 | 335 | 295 | 22 | 12 | F14 | 1700 | 113.5 |
| 250 | 250 | 16 | 750 | 619 | 405 | 355 | 26 | 12 | F16 | 2000 | 180.7 |
| 300 | 300 | 16 | 850 | 657 | 460 | 410 | 26 | 12 | F16 | 2000 | 259 |
