Кран шаровый под привод Breeze 11с942п — кран шаровый запорный стальной с фланцевым присоединением и управлением под привод. Номинальное давление — PN 16, диапазон температур — от -35ºС до +180ºС. Рабочие среды: вода, газ (сертификат), нефтепродукты. Страна производитель — Украина.
Ключевые параметры
- Марка крана под привод: Breeze 11с942п
- Тип корпуса: разборной
- Материал корпуса: сталь 20
- Управление: под привод
- Присоединение: фланцевое
- Диапазон температур: от -35ºС до +180ºС
- Рабочая среда: вода, газ (сертификат), нефтепродукты
- Номинальное давление: 16 кгс/см²
- Страна производитель: Украина
- Доступные модификации: Номинальный проход, Ду (Dn): 25, 32, 40, 50, 65/50, 65, 80, 100/80, 125/100, 150/100, 200/150. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: DN, D, L, H, DF1, DF2, DF3, количество отверстий, ISO, H*m, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Сверьте DN и исполнение прохода (прямой или редуцированный) под вашу линию и расчеты по гидравлике.
- Проверьте PN 16 и диапазон температур под фактические условия эксплуатации.
- Уточните рабочую среду и требования узла к применению арматуры для воды, газа и нефтепродуктов.
- Для привода сопоставьте тип фланца под привод и присоединительные размеры по таблицам.
- Для монтажа заранее оцените монтажное пространство, габариты и массу типоразмера по таблице параметров.
Важно про изображения

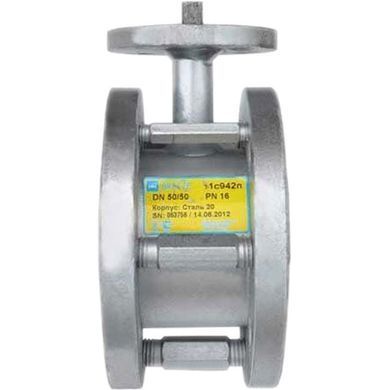

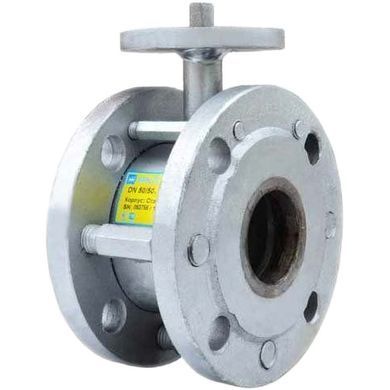

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Breeze 11с942п.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый под привод Breeze 11с942п можно с оформлением заказа на выбранную модификацию по DN и исполнению прохода.
- Поможем сопоставить назначение и условия применения под вашу среду и режим работы узла.
- Подскажем, как сверить размеры и посадку под привод по таблице фланцев и исключить ошибки по совместимости.
- Помогаем подготовить данные для подбора и заявки: DN, PN 16, диапазон температур, рабочая среда, фланцевое присоединение.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите DN по трубопроводу и уточните, нужен ли редуцированный проход (если он предусмотрен в линейке).
- Проверьте соответствие условиям эксплуатации по PN 16, температурному диапазону и рабочей среде.
- Сопоставьте строительную длину, габаритную высоту и массу типоразмера с местом установки и опорами.
- Для выбора привода используйте таблицу фланцев под привод и данные по присоединительным размерам.
На что обратить внимание при выборе
- Если подбор ведется только по названию, без сверки DN и исполнения прохода, возможна замена типоразмера при монтаже.
- При выборе привода критично совпадение посадочных размеров и типа фланца под привод; несовпадение влияет на компоновку узла.
- Для газовой среды учитывайте требования узла к применению арматуры для газа и корректность выбора исполнения.
- Для крупных типоразмеров заранее учитывайте массу и габариты, чтобы не создавать перегрузку фланцевых соединений и опор.
Справочные рекомендации по подбору (общие ориентиры)
- Перед закупкой удобно зафиксировать в заявке: DN, PN 16, диапазон температур, рабочая среда, тип присоединения и управление под привод.
- Если привод подбирается отдельно, заранее согласуйте доступ к крепежу и возможность обслуживания узла после установки.
- При наличии редуцированных исполнений уточните, какой проход требуется по задаче и расчетам.
- Если в узле предусмотрены ограничители хода привода, проверьте корректность настройки на открыто/закрыто.
- Для сопоставления габаритов и посадочных размеров используйте таблицу параметров и таблицу фланцев под привод.
Ограничения и дисклеймеры
- Кран применяется как запорное устройство для полного перекрытия потока; режим регулирования/дросселирования для шаровой запорной арматуры не используют.
- Точные параметры и состав опций зависят от выбранной модификации.
- Перед установкой проверьте совместимость по DN, присоединительным размерам и посадке под привод.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали без сверки DN и исполнения прохода под трубопровод и расчеты по узлу.
- Не сопоставили присоединительные размеры и тип фланца под привод с выбранным приводом.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Для B2B не согласовали перечень параметров в заявке (DN, PN, габариты/масса, посадка под привод), из-за чего возникает замена на объекте.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом очистите присоединительные поверхности фланцев и исключите перекосы, чтобы не создавать нагрузку на корпус и соединение.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Крепеж фланцев затягивают равномерно, с контролем соосности и без перекоса уплотнения.
- После установки выполните проверку работоспособности узла и хода привода на открыто/закрыто.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Под какими названиями встречается в каталогах:
кран шаровый под привод кран шаровый фланцевый под привод кран шаровый стальной PN 16 кран шаровый для воды и газа Breeze 11с942п
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Сверьте требуемый DN и исполнение прохода, затем подберите ближайший вариант из доступных модификаций и уточните совместимость по присоединительным размерам и посадке под привод.
Для каких сред подходит кран Breeze 11с942п?
Для воды, газа (сертификат) и нефтепродуктов в пределах условий эксплуатации.
Какой температурный диапазон у Breeze 11с942п?
От -35ºС до +180ºС.
Как пользоваться таблицей параметров при выборе типоразмера?
Выберите строку по DN и сопоставьте D, L и H с компоновкой узла; затем проверьте параметры фланца и посадку под привод по столбцам DF1, DF2, DF3 и ISO, а также вес для оценки монтажной нагрузки.
Что означает столбец ISO в таблице параметров?
Это обозначение типоразмера фланца под привод для выбранной модификации; по нему сверяют совместимость с посадочной частью привода или переходником.
Можно ли использовать шаровой кран как регулирующий?
Нет, его используют как запорное устройство для полного перекрытия потока; режим регулирования/дросселирования для шаровой запорной арматуры не применяют.
Что проверить перед монтажом фланцевого крана под привод?
Сверьте DN, присоединительные размеры, габариты и массу выбранной модификации, а также посадку под привод; перед сборкой убедитесь в чистоте фланцевых поверхностей и отсутствии перекоса соединения.

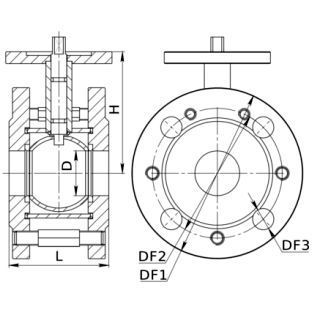

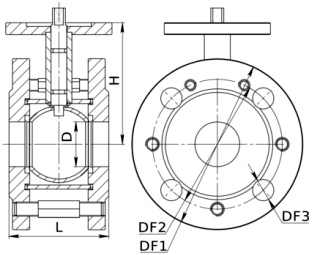

Таблица параметров
| DN | D | PN | L | H | DF1 | DF2 | DF3 | кол. отв. | ISO | H*m | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 25 | 16 | 66 | 83 | 115 | 85 | 14 | 4 | F05 | 30 | 2.9 |
| 32 | 32 | 16 | 73 | 90 | 135 | 100 | 18 | 4 | F05 | 30 | 3.6 |
| 40 | 40 | 16 | 84 | 106 | 145 | 110 | 18 | 4 | F07 | 45 | 4.8 |
| 50 | 50 | 16 | 93 | 112 | 160 | 125 | 18 | 4 | F07 | 50 | 6.2 |
| 65 | 50 | 16 | 99 | 112 | 180 | 145 | 18 | 4 | F07 | 50 | 8.1 |
| 65 | 65 | 16 | 119 | 128 | 180 | 145 | 18 | 4 | F07 | 75 | 8.8 |
| 80 | 80 | 16 | 125 | 138 | 195 | 160 | 18 | 8 | F07 | 100 | 9.8 |
| 100 | 80 | 16 | 125 | 138 | 215 | 180 | 18 | 8 | F07 | 100 | 12.4 |
| 125 | 100 | 16 | 170 | 149 | 245 | 210 | 18 | 8 | F10 | 200 | 21.2 |
| 150 | 100 | 16 | 170 | 177 | 280 | 240 | 22 | 8 | F10 | 200 | 26.8 |
| 200 | 150 | 16 | 225 | 199 | 335 | 295 | 22 | 12 | F12 | 680 | 45.1 |

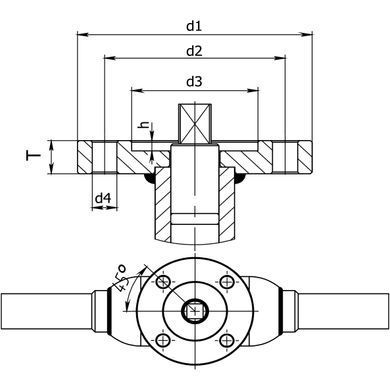

| Фланец | d1 | d2 | d3 | d4 | h | n | T |
|---|---|---|---|---|---|---|---|
| F05 | 65 | 50 | 35 | 7 | 3 | 4 | 10 |
| F07 | 90 | 70 | 55 | 9 | 3 | 4 | 10 |
| F10 | 125 | 102 | 70 | 12 | 3 | 4 | 14 |
| F12 | 150 | 125 | 85 | 14 | 3 | 4 | 16 |
| F14 | 175 | 140 | 100 | 18 | 4 | 4 | 16 |
| F16 | 210 | 165 | 130 | 22 | 5 | 4 | 22 |
