Марка крана под привод	Breeze 11с938п
Тип корпуса	цельносварной
Материал корпуса	сталь 20
Управление	под привод
Присоединение	фланцевое
Номинальный проход, Ду (Dn)	20
Строительная длина, мм	150 мм
Номинальное давление Ру/PN	40 кгс/см²
Диапазон температур	от -35ºС до +180ºС
Кран для перекрытия	вода, газ (сертификат), нефтепродукты
Страна регистрации бренда	Украина

Кран шаровый под привод 11с938п Breeze Ду 20

Артикул 128238

Наилучшая цена!

Оставить отзыв

3 385.20 грн
з ПДВ

Номинальный проход, Ду (Dn)

15 20 25 32 40 50 65 80 100 125 150 200 250 300

Кран шаровый под привод Breeze 11с938п — стальной шаровый кран для перекрытия потока рабочей среды. Исполнение: цельносварной корпус, присоединение фланцевое, управление предусмотрено под привод. Кран применяется для воды, газа (сертификат) и нефтепродуктов; диапазон рабочих температур: от -35ºС до +180ºС.

Ключевые параметры Как выбрать Монтаж Документы FAQ Таблица параметров

Ключевые параметры

Марка крана под привод: Breeze 11с938п
Тип корпуса: цельносварной
Материал корпуса: сталь 20
Управление: под привод
Тип привода: электрический
Присоединение: фланцевое
Рабочая среда: вода, природный газ, нефтепродукты, инертные газы
Диапазон температур: от -35ºС до +180ºС
Класс герметичности: Класс "А" по ДСТУ EN 12266-1:2015
Изготовление и поставка: ДСТУ ISO 7121:2010, ТУ У 29.1-23392043-001
Страна производитель: Украина
Доступные модификации: Номинальный проход, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300. Набор опций зависит от выбранной модификации.
Параметры по модификациям: DN, D, PN, L, H, DF1, DF2, DF3, кол. отв., ISO, H*м, вес. Сверяйте характеристики для выбранной модификации.

Коротко по выбору

Выберите нужный DN и проверьте соответствующую строку в таблице параметров (размеры, PN, посадка по ISO).
Для комплектации под привод заранее сверяйте тип фланца по ISO 5211 и грани шпинделя.
Уточните рабочую среду и температурный диапазон для вашего узла.
Сверьте габариты и монтажные размеры по таблице и документации.
Если кран выбирается под проект/спецификацию, фиксируйте в заявке нужные параметры модификации (DN, PN, ISO и габариты).

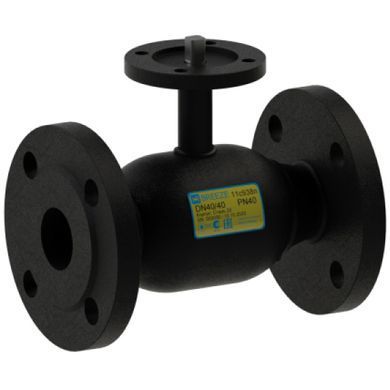

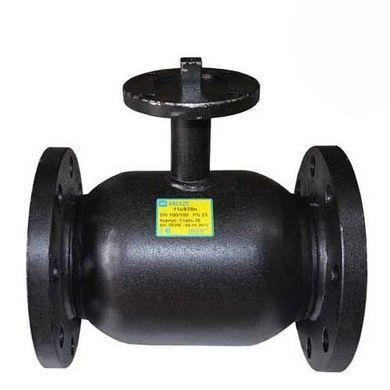

Важно про изображения

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Breeze 11с938п.

Почему удобно заказывать в БОЙЛЕР.УА

Помогаем подобрать модификацию крана Breeze 11с938п под задачу и совместимость с узлом установки.
Подскажем, как сверить по таблице параметры и посадку под привод (ISO 5211, грани шпинделя) для выбранной модификации.
Удобно сопоставлять документацию и параметры: паспорт (PDF) и таблица характеристик в одном месте.
Для инженерных закупок можно согласовать параметры модификации в терминах DN, PN и габаритов без «догадок по названию».
Для юрлиц (B2B): безнал, счет с НДС и документы.
Можно закрывать спецификацию по трубопроводной арматуре и комплектующим в одной логике подбора.

Как выбрать подходящий вариант

Начните с выбора DN, затем по таблице параметров проверьте соответствующие значения D, L и H для выбранной модификации.
Сверьте PN по строке выбранной модификации и требованиям вашего узла.
Для комплектации под привод сопоставьте тип фланца по ISO 5211 и грани шпинделя с выбранным приводом.
Проверьте количество отверстий и размеры DF1/DF2/DF3 по таблице, если они критичны для сопряжения в узле.

На что обратить внимание при выборе

При наличии модификаций не выбирайте «по общему названию»: у разных DN отличаются габариты, PN и посадка под привод.
Проверяйте совместимость по ISO 5211 и граням шпинделя до закупки привода и крана.
Если в узле возможны перекосы фланцев, заранее предусматривайте корректную центровку и разгрузку трубопровода.
Кран используется как запорный: для регулирования расхода выбирают другой тип арматуры.

Справочные рекомендации по подбору (общие ориентиры)

В заявке фиксируйте параметры модификации из таблицы: DN, PN, L, H и ISO 5211 — это снижает риск несоответствия по посадке и габаритам.
Если кран комплектуется приводом, заранее согласуйте интерфейс присоединения (ISO 5211) и грани шпинделя.
Перед монтажом планируйте доступ к обслуживанию и возможность выполнения циклов открытия/закрытия в эксплуатации.
Для ответственных узлов сверяйте требования по рабочей среде и режиму эксплуатации с документацией и проектными условиями.
При выборе крепежа и прокладок ориентируйтесь на присоединение и размеры по выбранной модификации.

Ограничения и дисклеймеры

Кран применяется как запорное устройство для полного перекрытия потока; использование в качестве регулирующего и дроссельного устройства не допускается.
Точные параметры и состав опций зависят от выбранной модификации.
Не допускайте нагрузок от трубопровода на кран (перекосы, кручение, изгиб); при необходимости предусматривают разгрузку участка опорами или компенсаторами.
При наличии — сверяйте документацию, паспорта и таблицы параметров.

Типовые ошибки при выборе и закупке

Выбрали DN без сверки габаритов и монтажных размеров по таблице параметров.
Не проверили PN по выбранной модификации и требования узла эксплуатации.
Не сверили посадку под привод (ISO 5211 и грани шпинделя), из-за чего привод и кран не состыковываются.
Не учли, что параметры зависят от модификации (выбрали "по названию").
Не сверили назначение и условия эксплуатации.

Документы (PDF)

Технический паспорт Breeze 11с938п (PDF)

Что полезно проверить в паспорте (PDF)

Присоединительные размеры и габариты.
Схемы/чертежи и строительную длину (если применимо).
Номинальное давление (PN/Ру) и примечания по применению.
Условия эксплуатации и ограничения.
Материалы, устройство узлов, комплектность.

Под какими названиями встречается в каталогах:

кран шаровый под привод кран шаровый фланцевый под привод кран шаровый цельносварной под привод кран шаровый запорный под привод кран под электропривод

Смотрите также

FAQ

Доступны ли все сочетания опций?

Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.

Что делать, если нужной модификации нет в списке?

Сверьте параметры нужного исполнения по таблице параметров и сопоставьте требования узла с доступными модификациями.

Для каких сред применяется кран Breeze 11с938п?

Кран применяется для воды, природного газа, нефтепродуктов и инертных газов.

Какой тип присоединения у крана?

Присоединение фланцевое.

Как правильно сверять параметры модификации?

Выберите DN и проверьте по строке выбранной модификации значения D, PN, L, H, а также ISO 5211 и грани шпинделя для посадки привода.

Можно ли использовать кран для регулирования расхода?

Нет. Кран предназначен как запорное устройство для полного перекрытия потока; применение как регулирующего и дроссельного устройства не допускается.

Что важно проверить при подборе под привод?

Важно сопоставить тип фланца по ISO 5211 и грани шпинделя с выбранным приводом и проверить параметры выбранной модификации по таблице.

Какой диапазон рабочих температур?

Диапазон температур: от -35ºС до +180ºС.

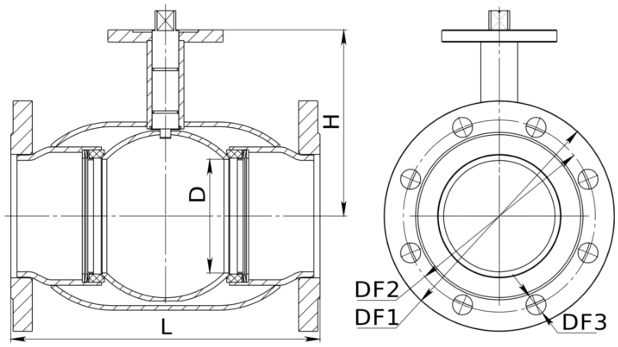

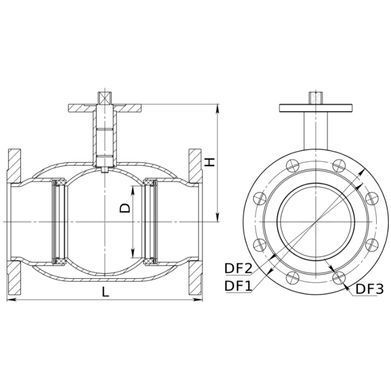

Таблица параметров

DN	D	PN	L	H	DF1	DF2	DF3	кол. отв.	ISO	H*м	Вес, кг
15	15	40	130	69	95	65	14	4	F05	5	2
20	20	40	150	74	105	75	14	4	F05	10	2.8
25	25	40	160	77	115	85	14	4	F05	20	3.5
32	32	40	180	84	135	100	18	4	F07	30	4.8
40	40	40	200	90	145	110	18	4	F07	45	5.9
50	50	40	230	96	160	125	18	4	F07	50	8
65	65	25	270	99	180	145	18	8	F07	90	10.5
80	80	25	280	108	195	160	18	8	F07	100	12.8
100	100	25	300	149	230	190	22	8	F10	200	20.4
125	125	25	325	167	270	220	26	8	F10	200	30.1
150	150	25	400	198	300	250	26	8	F12	950	42.2
200	200	25	630	266	360	310	26	12	F14	1700	100.4
250	250	25	750	338	425	370	30	12	F16	2000	152
300	300	16	850	377	485	430	30	16	F16	2000	233.9

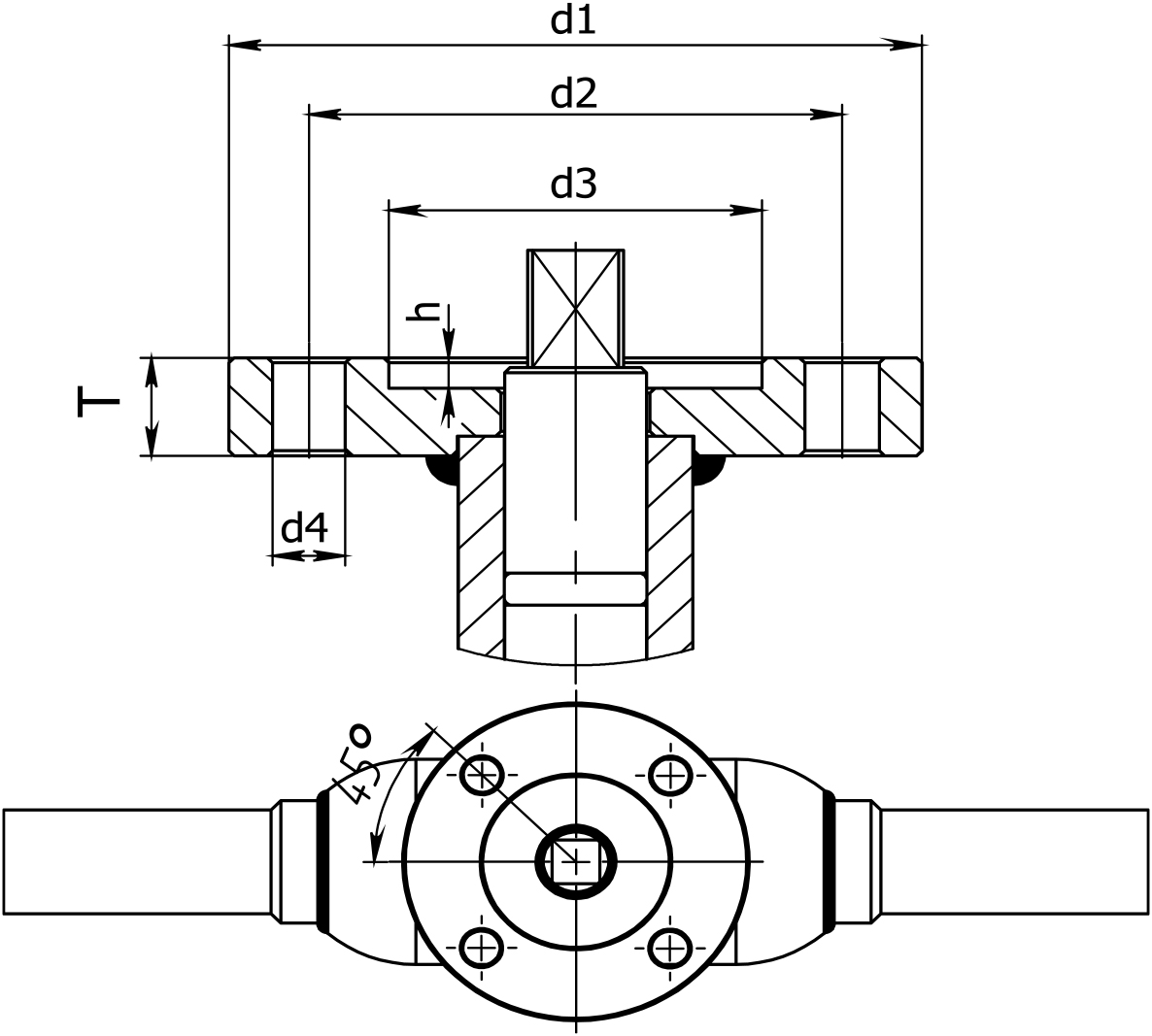

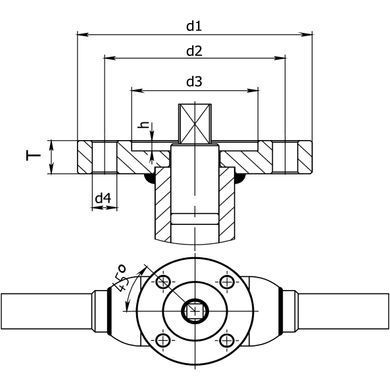

Фланец	d1	d2	d3	d4	h	n	T
F05	65	50	35	7	3	4	10
F07	90	70	55	9	3	4	10
F10	125	102	70	12	3	4	14
F12	150	125	85	14	3	4	16
F14	175	140	100	18	4	4	16
F16	210	165	130	22	5	4	22
