Кран шаровый под привод Breeze 11с933п — стальной шаровый кран для перекрытия потока рабочей среды. Исполнение: цельносварной корпус, зауженный проход, присоединение фланцевое. Управление предусмотрено под привод; среда применения: вода, газ (сертификат), нефтепродукты.
Ключевые параметры
- Марка крана под привод: Breeze 11с933п
- Тип корпуса: цельносварной, зауженный проход
- Материал корпуса: сталь 20
- Управление: под привод
- Тип привода: электрический
- Присоединение: фланцевое
- Рабочая среда: вода, природный газ, нефтепродукты, инертные газы
- Класс герметичности: Класс "А" по ДСТУ EN 12266-1:2015
- Изготовление и поставка: ДСТУ ISO 7121:2010, ТУ У 29.1-23392043-001
- Страна производитель: Украина
- Доступные модификации: Номинальный проход, Ду (Dn): 50/40, 65/50, 80/65, 100/80, 125/100, 150/100, 150/125, 200/150, 250/200, 300/250, 350/300, 400/300. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: диаметр условный DN, диаметр прохода, строительная длина, габаритная высота, масса, условный тиск PN, тип фланца по ISO 5211, грани шпинделя, усилие открытия. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Определите требуемый номинальный проход и диаметр прохода для вашего узла, затем сверьте соответствующую строку в таблице параметров.
- Проверьте тип присоединения и соответствие фланцев узла, а также тип фланца по ISO 5211 для посадки привода.
- Уточните рабочую среду (вода/газ/нефтепродукты) и убедитесь, что выбранное исполнение подходит под условия эксплуатации.
- Сверьте строительную длину и габаритную высоту, чтобы кран корректно встал в существующий участок трубопровода.
- Для корректной закупки под привод заранее уточните параметры посадки и усилие открытия по выбранной модификации.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Breeze 11с933п.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый под привод Breeze 11с933п можно с оформлением заказа на выбранную модификацию и сверкой ключевых параметров под ваш узел.
- Поможем сверить совместимость и параметры посадки привода под выбранную модификацию (тип фланца по ISO 5211 и грани шпинделя).
- Подскажем, как сопоставить строительную длину, габариты и диаметр прохода с существующим участком трубопровода, чтобы избежать переделок при монтаже.
- При необходимости поможем подготовить подбор под спецификафикацию: сопоставление модификации по таблице параметров и документации для выбранного исполнения.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Выберите номинальный проход из списка модификаций и сразу сопоставьте его с диаметром прохода и строительной длиной в таблице параметров.
- Сверьте посадку под привод: тип фланца по ISO 5211 и грани шпинделя должны соответствовать выбранному приводу.
- Убедитесь, что рабочая среда соответствует назначению крана; для газа ориентируйтесь на требования вашего узла и допуски применения.
- Проверьте габариты и массу выбранной модификации, чтобы обеспечить доступ к обслуживанию и корректное размещение на участке трубопровода.
На что обратить внимание при выборе
- Не подменяйте подбор по таблице параметров выбором «по названию»: у разных DN различаются габариты, масса и параметры посадки под привод.
- При несовпадении фланцев узла и посадки привода потребуется другой вариант исполнения; заранее сверяйте ISO 5211 и грани шпинделя.
- Для ответственных сред и режима работы важно соблюдать назначение крана как запорного устройства и не применять его как регулирующий орган.
- Если в узле есть риск перекосов фланцев, заранее закладывайте меры по правильной центровке и разгрузке трубопровода, чтобы избежать напряжений на корпусе.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом очистите присоединительные участки трубопровода от загрязнений и посторонних включений, чтобы не повредить уплотнения.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- При фланцевом монтаже не устраняйте перекосы за счет натяга фланцев арматуры; обеспечьте правильную центровку и равномерную затяжку крепежа.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и строительную длину (если применимо).
- Условный тиск PN и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый под привод кран шаровый стальной под привод кран шаровый фланцевый под привод кран шаровый запорный стальной кран кульовый стальной под привод
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Сверьте параметры выбранной модификации по таблице параметров и уточняйте выбор исполнения по доступным опциям.
Для каких рабочих сред подходит кран?
Кран применяется для воды, природного газа, нефтепродуктов и инертных газов.
Можно ли использовать кран для регулирования расхода?
Нет. Кран предназначен как запорное устройство для полного перекрытия потока; применение как регулирующего и дроссельного устройства не допускается.
Какие параметры важно сверить при подборе под привод?
Сверяют посадку под привод по ISO 5211 и грани шпинделя, а также выбранную модификацию по DN, габаритам и строительной длине.
Какое присоединение у крана?
Присоединение фланцевое (фланец/фланец).
На что обратить внимание при фланцевом монтаже?
Важно обеспечить центровку фланцев и равномерную затяжку крепежа; перекосы не устраняют натягом фланцев арматуры. Также участок трубопровода разгружают от нагрузок на кран (кручение, изгиб, перекосы).
Что включено в комплектность?
Комплектность включает кран кульовый и паспорт.
Таблица параметров
Как пользоваться таблицей: выберите строку по DN и сверяйте соответствующие значения D, L, H, массу, PN, тип фланца по ISO 5211, грани шпинделя и усилие открытия.
| DN, мм | D, мм | L, мм | H, мм | Масса, кг | PN | Тип фланца по ISO 5211 | Грани шпинделя, мм | Усилие открытия, H*м |
|---|---|---|---|---|---|---|---|---|
| 50 | 40 | 180 | 90 | 6.2 | 16 | F07 | 11 | 45 |
| 65 | 50 | 190 | 96 | 8.2 | 16 | F07 | 11 | 80 |
| 80 | 65 | 210 | 99 | 9.6 | 16 | F07 | 17 | 120 |
| 100 | 80 | 230 | 108 | 12.8 | 16 | F07 | 17 | 120 |
| 125 | 100 | 350 | 149 | 21.2 | 16 | F10 | 19 | 200 |
| 150 | 100 | 280 | 149 | 24.8 | 16 | F10 | 19 | 200 |
| 150 | 125 | 350 | 167 | 28.1 | 16 | F10 | 19 | 200 |
| 200 | 150 | 400 | 199 | 41.0 | 16 | F12 | 27 | 950 |
| 250 | 200 | 650 | 266 | 105.6 | 16 | F14 | 36 | 1700 |
| 300 | 250 | 750 | 338 | 150.5 | 16 | F16 | 46 | 2000 |
| 350 | 300 | 850 | 377 | 233.3 | 16 | F16 | 46 | 2000 |
| 400 | 300 | 850 | 377 | 267.7 | 16 | F16 | 46 | 2000 |

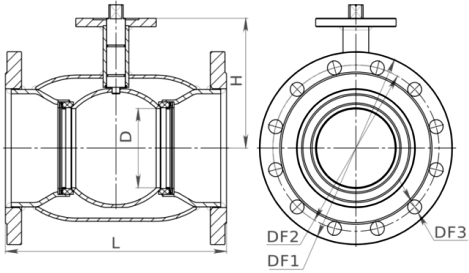

Чертеж
Чертеж используется для финальной проверки размеров и соответствия изделия узлу установки. Перед монтажом рекомендуется сопоставить данные с чертежом и таблицей параметров.
Таблица фланцев под привод
Для подбора привода используйте таблицу: выберите тип фланца и сверяйте значения d1, d2, d3, d4, h, n и T.
| Фланец | d1 | d2 | d3 | d4 | h | n | T |
|---|---|---|---|---|---|---|---|
| F05 | 65 | 50 | 35 | 7 | 3 | 4 | 10 |
| F07 | 90 | 70 | 55 | 9 | 3 | 4 | 10 |
| F10 | 125 | 102 | 70 | 12 | 3 | 4 | 14 |
| F12 | 150 | 125 | 85 | 14 | 3 | 4 | 16 |
| F14 | 175 | 140 | 100 | 18 | 4 | 4 | 16 |
| F16 | 210 | 165 | 130 | 22 | 5 | 4 | 22 |
