Кран шаровый под привод Breeze 11с932п — запорный стальной кран с фланцевым присоединением, предназначенный для установки привода. Исполнение корпуса — цельносварное, с зауженным проходом; материал корпуса — сталь 20. Диапазон температур — от -35ºС до +180ºС. Рабочая среда: вода, газ (сертификат), нефтепродукты.
Ключевые параметры
- Марка: Breeze 11с932п
- Тип корпуса: цельносварной, зауженный проход
- Материал корпуса: сталь 20
- Управление: под привод
- Присоединение: фланцевое
- Диапазон температур: от -35ºС до +180ºС
- Рабочая среда: вода, газ (сертификат), нефтепродукты
- Класс герметичности: класс «А» по ДСТУ EN 12266-1:2015
- Материалы узлов: пробка кульовая — сталь 12Х17; шток и гайка — сталь 20Х13; уплотнения — фторопласт Ф4К20/Ф4, фторсилоксан
- Страна производитель: Украина
- Доступные модификации: Номинальный проход, Ду (Dn): 20/15, 25/20, 32/25, 40/32, 50/40, 65/50, 80/65, 100/80, 125/100, 150/125, 200/150, 250/200, 300/250, 350/300, 400/300.
- Параметры по модификациям: диаметр прохода, условный тиск PN, строительная длина и габариты, масса, присоединительные размеры фланцев, тип фланца по ISO 5211, усилие открытия.
Коротко по выбору
- Выберите типоразмер по требуемому Ду и учитывайте зауженный проход при оценке пропускной способности узла.
- Согласуйте PN под режим работы и испытаний, если это требуется для проекта.
- Для привода заранее проверьте посадку по ISO 5211 и требуемое усилие открытия для выбранного типоразмера.
- Сверьте присоединительные размеры фланцев, количество и диаметр отверстий под крепёж.
- Запланируйте монтажное пространство для привода и доступ для обслуживания.
Важно про изображения

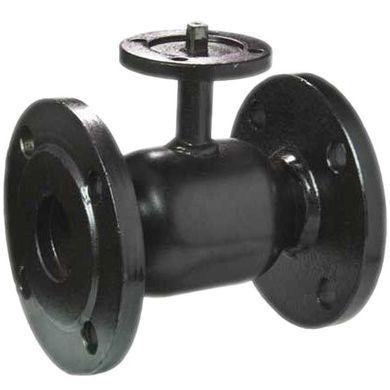

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии 11с932п.
Как выбрать подходящий вариант
- Сначала определите нужный Ду, затем проверьте диаметр прохода и габариты по типоразмеру.
- Для фланцевого монтажа сопоставьте размеры фланцев, схему отверстий и крепёж.
- Для автоматизации уточните требования к приводу и площадке по ISO 5211, а также доступ к зоне обслуживания после установки.
- Если среда содержит механические примеси, заранее оцените необходимость фильтрации для защиты уплотнений.
Что обычно проверяют перед закупкой
- Совместимость по присоединению (фланцы, крепёж, прокладки).
- Соответствие PN условиям эксплуатации и испытаний.
- Температурный режим и тип рабочей среды.
- Габариты, масса и требования к опорам/компенсации трубопровода.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед установкой очистите присоединительные патрубки трубопровода от грязи, песка и окалины.
- Монтаж выполняйте с корректной соосностью фланцев без натяга и перекосов; затяжку крепежа выполняйте равномерно.
- Не допускайте нагрузок от трубопровода на корпус (изгиб, кручение, сжатие/растяжение); при необходимости применяют опоры или компенсаторы.
- Расположите изделие в месте, доступном для осмотра и обслуживания привода.
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- PN и параметры по типоразмерам.
- Размеры и присоединительные параметры фланцев.
- Тип фланца по ISO 5211 и параметры для подбора привода.
- Материалы узлов и ограничения по рабочей среде.
- Рекомендации по монтажу, эксплуатации и ограничения по применению.
Под какими названиями встречается в каталогах:
кран шаровый под привод кран шаровой фланцевый под привод кран 11с932п кран Breeze 11с932п кран шаровой стальной под привод
FAQ
Как выбрать типоразмер, если есть несколько модификаций?
Сначала выбирают Ду, затем сверяют параметры по типоразмеру: диаметр прохода, PN, габариты, массу и присоединительные размеры фланцев.
Как проверить совместимость с приводом?
Проверяют тип фланца по ISO 5211 и требуемое усилие открытия для выбранного типоразмера, а также монтажное пространство и доступ к узлу после установки.
Подходит ли кран для регулирования расхода?
Нет, кран применяют как запорное устройство для полного перекрытия потока; режим регулирования и дросселирования не применяют.
Что важно учесть из-за фланцевого присоединения?
Сверяют размеры фланцев, количество отверстий и диаметр отверстий под крепёж, а затяжку крепежа выполняют равномерно без перекосов.
Какие меры помогают снизить риск перекосов и лишних нагрузок?
Обеспечивают соосность фланцев и отсутствие натяга, а также исключают нагрузки от трубопровода на корпус; при необходимости применяют опоры или компенсаторы.
Таблица параметров

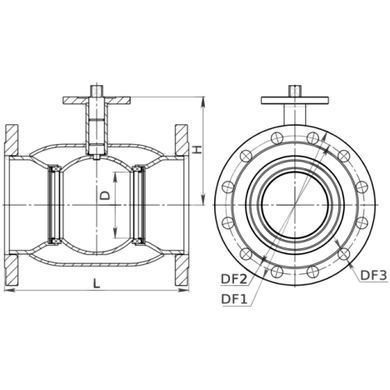

| DN | D | PN | L | H | DF1 | DF2 | DF3 | кол. отв. | ISO | H*м | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 40 | 150 | 69 | 105 | 75 | 14 | 4 | F05 | 10 | 2.6 |
| 25 | 20 | 40 | 160 | 74 | 115 | 85 | 14 | 4 | F05 | 10 | 3.4 |
| 32 | 25 | 40 | 180 | 77 | 135 | 100 | 18 | 4 | F05 | 10 | 4.4 |
| 40 | 32 | 40 | 200 | 84 | 145 | 110 | 18 | 4 | F07 | 30 | 5.7 |
| 50 | 40 | 40 | 230 | 90 | 160 | 125 | 18 | 4 | F07 | 45 | 7.5 |
| 65 | 50 | 25 | 270 | 96 | 180 | 145 | 18 | 8 | F07 | 80 | 9.6 |
| 80 | 65 | 25 | 280 | 99 | 195 | 160 | 18 | 8 | F07 | 120 | 11.5 |
| 100 | 80 | 25 | 300 | 108 | 230 | 190 | 22 | 8 | F07 | 120 | 17 |
| 125 | 100 | 25 | 350 | 149 | 270 | 220 | 26 | 8 | F10 | 200 | 26.2 |
| 150 | 125 | 25 | 350 | 167 | 300 | 250 | 26 | 8 | F10 | 200 | 33.6 |
| 200 | 150 | 25 | 400 | 199 | 360 | 310 | 26 | 12 | F12 | 950 | 50.5 |
| 250 | 200 | 25 | 650 | 266 | 425 | 370 | 30 | 12 | F14 | 1700 | 114.3 |
| 300 | 250 | 25 | 750 | 338 | 485 | 430 | 30 | 16 | F16 | 2000 | 162.5 |
| 350 | 300 | 25 | 850 | 377 | 550 | 490 | 33 | 16 | F16 | 2000 | 273 |
| 400 | 300 | 25 | 850 | 377 | 610 | 550 | 36 | 16 | F16 | 2000 | 312 |
Таблица фланцев под привод
| Фланец | d1 | d2 | d3 | d4 | h | n | T |
|---|---|---|---|---|---|---|---|
| F05 | 65 | 50 | 35 | 7 | 3 | 4 | 10 |
| F07 | 90 | 70 | 55 | 9 | 3 | 4 | 10 |
| F10 | 125 | 102 | 70 | 12 | 3 | 4 | 14 |
| F12 | 150 | 125 | 85 | 14 | 3 | 4 | 16 |
| F14 | 175 | 140 | 100 | 18 | 4 | 4 | 16 |
| F16 | 210 | 165 | 130 | 22 | 5 | 4 | 22 |
