Марка ручного крана	Ayvaz тип V-3F
Тип корпуса	разборной, трёхсоставной
Материал корпуса	нержавейка AISI 304
Управление	с ручкой
Присоединение	фланцевое
Номинальный проход, Ду (Dn)	20
Строительная длина, мм	150 мм
Номинальное давление Ру/PN	40 кгс/см²
Диапазон температур	от -50°C до +210°C
Кран для перекрытия	вода, пищевая промышленность, химическая промышленность
Страна регистрации бренда	Турция

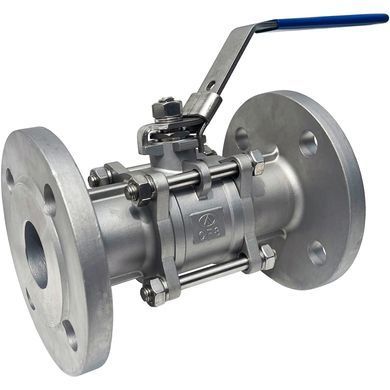

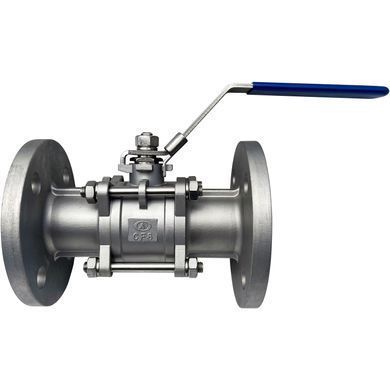

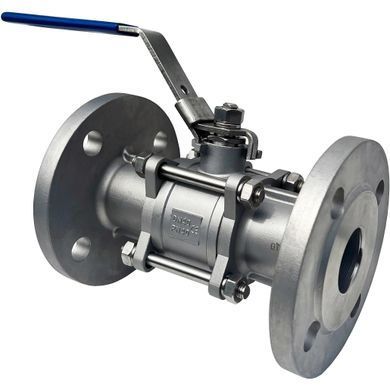

Кран шаровый нержавеющий V-3F AYVAZ Ду 20

Артикул 133002

Наилучшая цена!

Оставить отзыв

3 258.72 грн
з ПДВ

Номинальный проход, Ду (Dn)

15 20 25 32 40 50 65 80 100

Кран шаровый фланцевый трехсоставной нержавеющий Ayvaz V-3F — запорный кран с ручным управлением и фланцевым присоединением для перекрытия потока. Материал корпуса — нержавейка AISI 304. Номинальное давление Ру/PN: 40 кгс/см². Диапазон температур: от -50°C до +210°C. Применение: вода, пищевая промышленность, химическая промышленность. Для подбора типоразмера ориентируйтесь на DN (Ду) и сверяйтесь с таблицей параметров.

Ключевые параметры Как выбрать Монтаж Документы FAQ Таблица параметров

Ключевые параметры

Марка ручного крана: Ayvaz тип V-3F
Тип корпуса: разборной, трёхсоставной
Материал корпуса: нержавейка AISI 304
Управление: с ручкой
Присоединение: фланцевое
Номинальное давление Ру/PN: 40 кгс/см²
Диапазон температур: от -50°C до +210°C
Кран для перекрытия: вода, пищевая промышленность, химическая промышленность
Страна производитель: Турция
Доступные модификации: DN (Ду): 15, 20, 25, 32, 40, 50, 65, 80, 100. Набор параметров зависит от выбранной модификации.

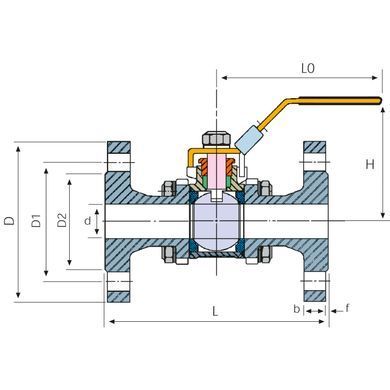

Параметры по модификациям: строительная длина L, присоединительные размеры D/D1/D2, толщина b и f, схема отверстий Z-Ød, высота H, размер LO, масса.

По серии V-3F: материалы основных узлов включают нержавеющую сталь 304 для корпуса и крышек, нержавеющую сталь 316 для шара и штока, седло PTFE, элементы уплотнения из тефлона и армированный TFE.

Коротко по выбору

Уточните DN (Ду) и привязку к ответным фланцам по присоединительным размерам и схеме отверстий.
Согласуйте рабочие условия по давлению и температуре, а также состав среды.
Для замены на существующем участке заранее проверьте строительную длину L и габарит по высоте H.
Если важен расчет пропускной способности, используйте показатель Cv для выбранного DN.

Важно про изображения

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера.

Почему удобно заказывать в БОЙЛЕР.УА

Помогаем подобрать модификацию по DN (Ду) и сверить присоединительные размеры по таблице параметров.
Удобно согласовать применение по давлению, температуре и среде для задач перекрытия потока.
Можно сразу укомплектовать фланцевый узел: фланцы, прокладки и крепеж.

Как выбрать подходящий вариант

Определите DN (Ду) под трубопровод и тип ответных фланцев.
Сверьте геометрию фланцевого узла по параметрам D/D1/D2 и схеме отверстий Z-Ød.
Проверьте габариты: строительную длину L, высоту H и размер LO, чтобы исключить конфликты по месту установки.
При необходимости используйте Cv как ориентир для оценки пропускной способности выбранного DN.

Типовые ошибки при выборе и закупке

Подбор DN без проверки схемы отверстий и посадочных размеров ответных фланцев.
Игнорирование строительной длины L при замене на существующем участке.
Отсутствие запаса по монтажному пространству по высоте H и компоновке узла.
Неполный комплект на фланцевое соединение (прокладки и крепеж).

Документы (PDF)

Технический паспорт

Что полезно проверить в паспорте (PDF)

Номинальное давление PN 40 и диапазон температур от -50°C до +210°C.
Габариты и присоединительные размеры по обозначениям L, D, D1, D2, b, f, H, LO и Z-Ød.
Материалы основных узлов: корпус/крышки, шар и шток, седла и элементы уплотнения.
Cv и ориентир по крутящему моменту для выбранного DN.

Под какими названиями встречается в каталогах:

кран шаровый фланцевый нержавеющий кран шаровый трехсоставной кран Ayvaz V-3F кран шаровый PN 40 кран запорный фланцевый

Смотрите также

FAQ

Можно ли использовать кран для регулирования расхода?

Шаровые краны обычно применяют для режима «открыто/закрыто». Для задач регулирования режим и тип арматуры подбирают по условиям эксплуатации и требованиям системы.

Что критично проверить перед покупкой фланцевого крана?

DN (Ду), присоединительные размеры D/D1/D2, схему отверстий Z-Ød, строительную длину L и габарит по высоте H. Для замены важно, чтобы новый кран совпал по геометрии с действующим узлом.

Нужно ли подбирать крепеж и прокладки отдельно?

Для фланцевого соединения обычно требуются прокладка и комплект крепежа под конкретную схему отверстий и размеры ответных фланцев. Подбор выполняют по DN и параметрам фланцевого узла.

Зачем в параметрах указывается Cv и крутящий момент?

Cv используют как ориентир для оценки пропускной способности выбранного DN, а крутящий момент помогает ориентироваться по усилию при управлении и подборе приводов для аналогичных задач (если это требуется по проекту).

Таблица параметров

Как пользоваться таблицей: выберите строку по DN (Ду) и сверяйте присоединительные и габаритные размеры по соответствующим колонкам. Обозначение Z-Ød показывает количество и диаметр отверстий.

DN (d)	L	D	D1	D2	b	f	Z-Ød	H	LO	Вес, кг
15	130	95	65	45	16	2	4-Ø14	84	146	2.25
20	150	105	75	58	18	2	4-Ø14	87	146	3.50
25	160	115	85	68	18	2	4-Ø14	93	153	4.30
32	180	140	100	78	18	2	4-Ø18	99	153	6.25
40	200	150	110	88	18	3	4-Ø18	114	217	7.65
50	230	165	125	102	20	3	4-Ø18	122	217	10.90
65	290	185	145	122	22	3	8-Ø18	150	251	16.50
80	310	200	160	138	24	3	8-Ø18	161	251	24.20
100	350	235	190	162	24	3	8-Ø22	180	291	35.40

Cv и крутящий момент (ориентиры по модификациям)

Cv и крутящий момент приведены для выбранного DN как практические ориентиры по серии V-3F.

DN	Cv	Крутящий момент, кгс·см
15	12	54
20	21	78
25	35	106
32	57	150
40	80	200
50	150	280
65	265	510
80	415	780
100	780	1130
