Кран шаровый нержавеющий тип K120 — ручной фланцевый шаровой кран UKS тип K120 с моноблочным корпусом из нержавейки AISI 304. Предназначен для перекрытия потока рабочей среды и рассчитан на работу в положении «полностью открыто» или «полностью закрыто». Применяется для воды, воздуха, нефтепродуктов и газа (сертификат).
Ключевые параметры
- Марка ручного крана: UKS тип K120
- Тип корпуса: моноблочный
- Материал корпуса: нержавейка AISI 304
- Управление: с ручкой
- Присоединение: фланцевое
- Номинальное давление: Ру/PN 16 кгс/см²
- Диапазон температур: от -30ºС до +180ºС
- Кран для перекрытия: вода, газ (сертификат), нефтепродукты, воздух
- Страна производитель: Китай
- Доступные модификации: Номинальный проход, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: присоединительные размеры фланцев (D, D1, D2), размеры T и f, строительная длина L, габариты W и H, крепеж (Z-M, Z-d), размеры Ø, a, h, значения Kv, масса. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите нужный Dn по трубопроводу и проверьте, что он доступен в линейке модификаций.
- Сверьте фланцевые размеры (D, D1, D2) и схему крепежа (Z-M, Z-d) с ответными фланцами в узле.
- Сопоставьте условия эксплуатации с PN/Ру и диапазоном температур.
- Уточните рабочую среду и требования по газу (сертификат), если кран планируется для газовой линии.
- Заранее подготовьте комплект монтажа: прокладки и крепеж под выбранный типоразмер.
Важно про изображения

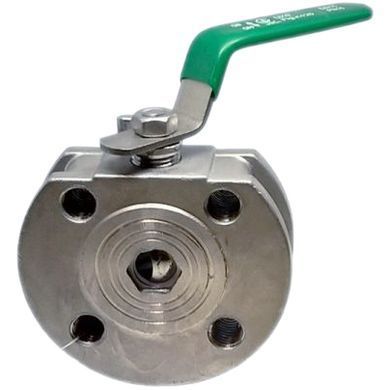

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии UKS K120.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить фланцевый шаровой кран серии UKS K120 можно с оформлением заказа на нужный Dn и сверкой присоединительных размеров по узлу.
- Для серии UKS K120 поможем сопоставить фланцевые размеры и схему крепежа с ответными деталями, чтобы избежать несовместимости.
- Подскажем, как читать таблицу параметров и какие размеры критичны для посадки крана в существующий участок трубопровода.
- Помогаем подготовить комплектность под монтаж: подобрать прокладки и крепеж под конкретный типоразмер и схему отверстий фланцев.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите требуемый Dn и выберите соответствующую модификацию из доступного ряда.
- Сверьте посадочные размеры фланцев (D, D1, D2) и количество/размер крепежа (Z-M, Z-d), чтобы соединение корректно собралось без переделок.
- Если важны габариты, проверьте L, W и H по таблице параметров, чтобы кран помещался в отведенное место и ручка имела ход.
- Для задач, где важна производительность, ориентируйтесь на Kv выбранного типоразмера и увязывайте его с требуемым расходом системы.
На что обратить внимание при выборе
- Кран предназначен для запорного режима «открыто/закрыто»; для регулирования потока подбирают арматуру другого назначения.
- Фланцевое соединение чувствительно к перекосу: при несовпадении размеров или неравномерной затяжке возможны утечки.
- При выборе крепежа учитывайте обозначение Z-M, Z-d: важно не перепутать количество отверстий, резьбу и диаметр отверстий под болт.
- Если линия газовая, заранее уточняйте организационные требования к вводу в эксплуатацию и документации по газу (сертификат), без привязки к конкретной схеме объекта.
Справочные рекомендации по подбору (общие ориентиры)
- Собирайте узел как систему: кран, ответные фланцы, прокладки и крепеж под одну и ту же схему отверстий и размеры.
- Если на участке есть риск механических примесей, закладывайте меры по защите узла и промывке, чтобы снизить риск повреждения уплотнений.
- Для закупки на объект заранее фиксируйте: Dn, PN/Ру, L, схему отверстий фланцев и перечень комплектующих под монтаж.
- Планируйте доступ к ручке и пространству для обслуживания, особенно если кран устанавливается в нише или рядом с оборудованием.
- При приемке партии сверьте маркировку и соответствие ключевых параметров выбранным типоразмерам до монтажа.
Ограничения и дисклеймеры
- Кран используют как запорное устройство; рабочий режим — полное открытие или полное закрытие.
- Точные параметры и состав опций зависят от выбранной модификации.
- Перед закупкой и монтажом сверяйте присоединительные размеры фланцев, габариты и массу выбранного типоразмера, чтобы исключить несовместимость с узлом.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали только по Dn, не сверив D, D1, D2 и схему отверстий под крепеж.
- Не учли габариты L, W, H и не проверили доступ для работы ручкой после установки.
- Не учли, что параметры зависят от модификации (выбрали «по названию»).
- Не сверили назначение и условия эксплуатации.
- Подобрали прокладки и крепеж без привязки к конкретному типоразмеру и схеме отверстий фланцев.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом очистите трубопровод от загрязнений и механических частиц, чтобы снизить риск повреждения уплотнений и рабочих поверхностей.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с межфланцевым уплотнением и равномерной затяжкой крепежа по диагонали, чтобы исключить перекос.
- После установки выполняют проверку герметичности системы на рабочем режиме, соблюдая требования к испытаниям на объекте.
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый фланцевый нержавеющий кран шаровой нержавеющий PN16 кран шаровый UKS K120 кран шаровый моноблочный фланцевый кран шаровый фланцевый Ду
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший доступный типоразмер только после сверки присоединительных размеров и габаритов, а также уточните доступные исполнения по опциям.
Для каких сред подходит кран UKS K120?
Кран применяют для воды, воздуха, нефтепродуктов и газа (сертификат).
Можно ли использовать этот кран для регулирования потока?
Нет. Кран рассчитан на запорный режим «полностью открыто» или «полностью закрыто».
Какие уплотнения применяются в конструкции?
Уплотнения шара выполнены из PTFE, уплотнение штока — графит.
Какие ограничения по давлению и температуре учитывать?
Номинальное давление — Ру/PN 16 кгс/см², диапазон температур — от -30°С до +180°С.
Что проверить перед монтажом фланцевого крана?
Проверьте Dn, фланцевые размеры (D, D1, D2), схему отверстий (Z-M, Z-d), подготовьте прокладки и крепеж, а также очистите трубопровод от загрязнений.
Что означает Kv в таблице параметров?
Kv — пропускная способность; при выборе типоразмера ее сопоставляют с требуемым расходом системы.
Таблица параметров
| DN | D | D1 | D2 | T | f | L | W | H | Z-M, Z-d | Ø | a | h | Kv, м3/год | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 46 | 13 | 1.5 | 33 | 120 | 72 | 4-M12 | 8 | 5 | 10 | 14.7 | 1.71 |
| 20 | 105 | 75 | 56 | 14 | 1.5 | 38 | 120 | 82 | 4-M12 | 10 | 6 | 12 | 26.2 | 2.5 |
| 25 | 115 | 85 | 65 | 14 | 1.5 | 45 | 140 | 92 | 4-M12 | 12 | 7 | 15 | 40.9 | 3.1 |
| 32 | 140 | 100 | 76 | 16 | 2 | 55 | 170 | 100 | 4-M16 | 14 | 9 | 17 | 105 | 4.1 |
| 40 | 150 | 110 | 85 | 16 | 2 | 62 | 200 | 115 | 4-M16 | 16 | 10 | 20 | 170 | 5.2 |
| 50 | 165 | 125 | 100 | 18 | 2 | 72 | 240 | 115 | 4-M16 | 20 | 12 | 24 | 223 | 6.5 |
| 65 | 185 | 145 | 120 | 20 | 3 | 97 | 280 | 120 | 8-M16 | 20 | 12 | 27 | 276.5 | 9.2 |
| 80 | 200 | 160 | 135 | 20 | 3 | 120 | 320 | 145 | 8-M16 | 22 | 15 | 27 | 654.4 | 13.2 |
| 100 | 220 | 180 | 156 | 22 | 3 | 140 | 400 | 155 | 8-M16 | 24 | 17 | 31 | 905 | 16.2 |
| 125 | 250 | 210 | 185 | 22 | 3 | 200 | 450 | 180 | 8-M16 | - | - | - | 1360 | 31 |
| 150 | 285 | 240 | 210 | 24 | 3 | 225 | 500 | 190 | 8-M20 | - | - | - | 1472.3 | 45 |
