Кран шаровый нержавеющий с площадкой под привод тип 685 IVR — фланцевый шаровой кран IVR тип 685 с моноблочным корпусом из нержавейки AISI 316 и управлением ручкой/под привод. Предназначен для перекрытия потока и рассчитан на работу в положениях «полностью открыто» или «полностью закрыто». Подходит для воды, нефтепродуктов и воздуха, с рабочими параметрами Ру/PN 16 кгс/см² и диапазоном температур от -25°C до +180°C.
Ключевые параметры
- Марка ручного крана: IVR тип 685
- Марка крана под привод: IVR тип 685
- Тип корпуса: моноблочный
- Материал корпуса: нержавейка AISI 316
- Управление: с ручкой, под привод
- Присоединение: фланцевое
- Фланцевые концы: UNI EN 1092
- Площадка под привод: ISO 5211
- Конструктив: антивыбросной шток
- Материалы узлов: корпус CF8M, шар и шток SS316; уплотнения PTFE; O-ring VITON
- Номинальное давление: Ру/PN 16 кгс/см²
- Диапазон температур: от -25°C до +180°C
- Страна производитель: Италия
- Доступные модификации: Номинальный проход, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100. Набор опций зависит от выбранной модификации.

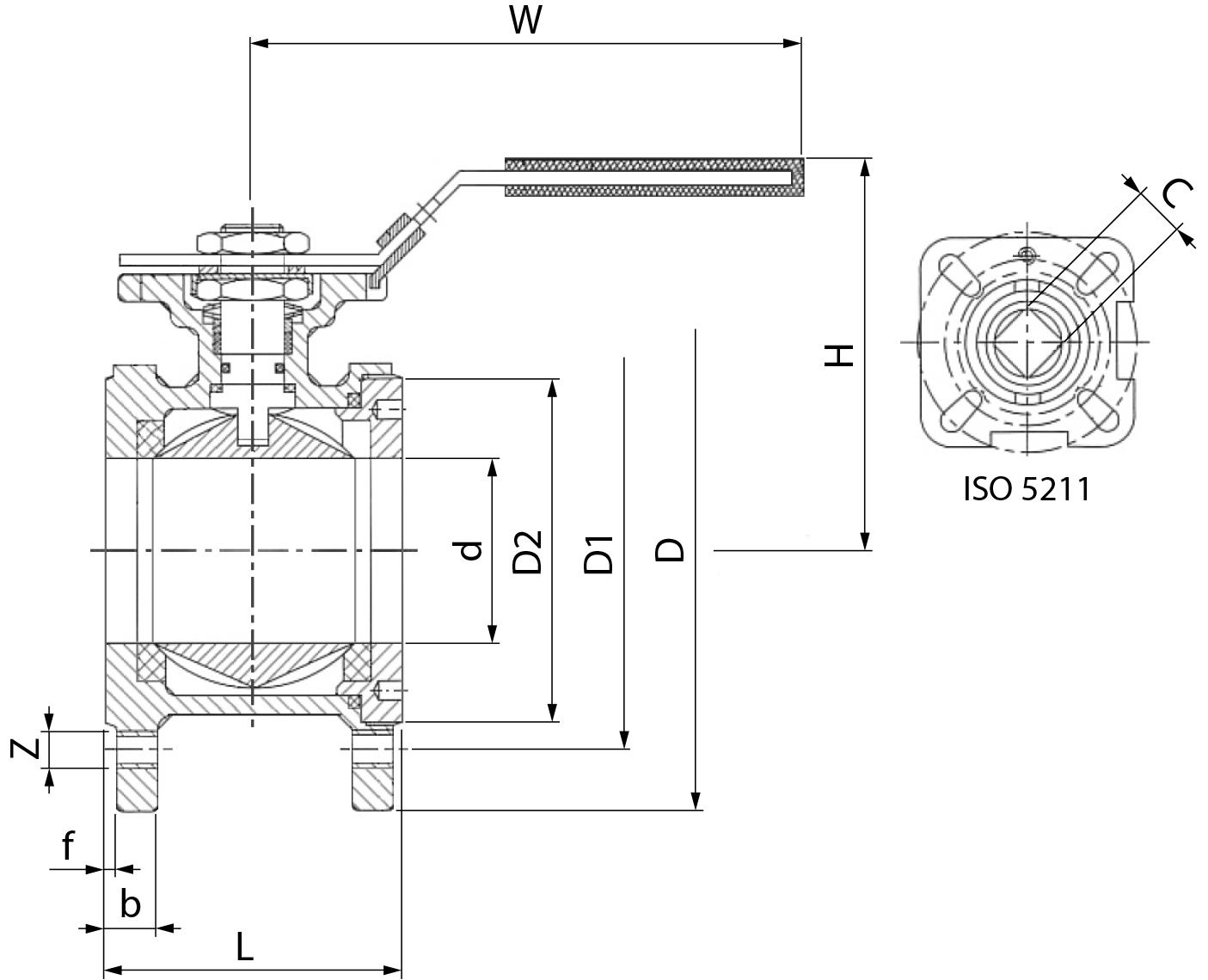

- Параметры по модификациям: d, L, D, D1, D2, b, f, H, W, C, ISO 5211, Z, N/m, Kv. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите нужный Dn по трубопроводу и проверьте, что он доступен в ряду модификаций.
- Сверьте присоединительные размеры фланцев (D, D1, D2) и схему отверстий/крепежа (Z) по таблице параметров.
- Если планируется привод, сопоставьте интерфейс ISO 5211 с выбранным типом привода и требованиями по посадке.
- Сопоставьте условия эксплуатации с PN/Ру и диапазоном температур.
- Заранее подготовьте комплект для фланцевого узла: прокладки и крепеж под выбранный типоразмер.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии IVR 685.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить шаровой фланцевый кран IVR тип 685 можно с оформлением заказа на выбранный Dn и сверкой посадочных размеров под узел.
- Поможем согласовать совместимость по фланцам UNI EN 1092 и интерфейсу ISO 5211, чтобы привод и арматура корректно состыковались.
- Подскажем, какие параметры из таблицы критичны для установки в существующий участок и для подбора ответных фланцев.
- Удобно собрать комплект узла: кран, фланцы, прокладки и крепеж в одной логике подбора.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для B2B-закупки подготовим комплект документов под бухгалтерию и согласование позиции в спецификации.
Как выбрать подходящий вариант
- Определите Dn и выберите модификацию из доступного ряда.
- Сверьте D, D1, D2 и монтажные параметры (L, H, W) по таблице, чтобы кран поместился и корректно встал по присоединению.
- При выборе привода ориентируйтесь на ISO 5211 выбранного типоразмера и требования к посадке на шток.
- Если важна пропускная способность, используйте Kv выбранного Dn как ориентир и увязывайте его с требуемым расходом узла.
На что обратить внимание при выборе
- Кран рассчитан на запорный режим «открыто/закрыто»; для регулирования потока обычно выбирают арматуру другого назначения.
- Фланцевое соединение чувствительно к перекосу: при неравномерной затяжке крепежа возможны утечки по уплотнению.
- Площадка ISO 5211 задает геометрию посадки привода; несовпадение по типоразмеру приводит к проблемам с монтажом.
- Для сред со специальными требованиями (в том числе контакт с продуктом) заранее уточняйте допуски и ограничения по применению.
Справочные рекомендации по подбору (общие ориентиры)
- Собирайте узел как комплект: кран, ответные фланцы, прокладки и крепеж под одну схему отверстий и размеры.
- Для закупки заранее фиксируйте Dn, PN/Ру, интерфейс ISO 5211 и перечень комплектующих под монтаж.
- Планируйте доступ к ручке и месту установки привода, чтобы обеспечить ход ручки и обслуживание узла.
- При приемке сверьте маркировку серии/типа и соответствие выбранного Dn, чтобы избежать замены на близкий типоразмер.
- Если в системе возможны загрязнения, предусмотрите меры по защите и промывке узла перед вводом в эксплуатацию.
Ограничения и дисклеймеры
- Кран используют как запорное устройство; рабочий режим — полное открытие или полное закрытие.
- Точные размеры, Kv и посадочные параметры зависят от выбранной модификации.
- Перед выбором привода и монтажом сверяйте ISO 5211 и присоединительные размеры фланцев, чтобы исключить несостыковки в узле.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали только по Dn и PN/Ру, не сверив D, D1, D2 и схему отверстий/крепежа.
- Подобрали привод без учета ISO 5211 выбранного типоразмера, из-за чего требуется переходная арматура или переработка посадки.
- Не учли, что параметры зависят от модификации (выбрали «по названию»).
- Не сверили назначение и условия эксплуатации.
- Подобрали прокладки и крепеж без привязки к конкретному типоразмеру и схеме отверстий фланцев.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом очистите трубопровод и привалочные поверхности фланцев, чтобы уплотнение работало корректно.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с межфланцевым уплотнением и равномерной затяжкой крепежа по диагонали, чтобы исключить перекос.
- При установке привода обеспечьте корректную посадку по ISO 5211 и свободный ход органа управления, без упора в конструкции рядом.
- После установки выполняют проверку герметичности на рабочем режиме и контроль корректности переключения «открыто/закрыто».
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый фланцевый нержавеющий кран шаровой под электропривод кран шаровый с площадкой ISO 5211 кран шаровый IVR 685 кран шаровой AISI 316 PN16
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший доступный типоразмер только после сверки присоединительных размеров и габаритов, а также уточните доступные исполнения по опциям.
Для каких сред применяют кран IVR тип 685?
Кран применяют для воды, нефтепродуктов и воздуха; для сред со специальными требованиями заранее уточняют ограничения по применению.
Можно ли использовать этот кран для регулирования потока?
Нет. Кран рассчитан на запорный режим «полностью открыто» или «полностью закрыто».
Зачем нужна площадка ISO 5211?
ISO 5211 задает стандарт посадки привода на арматуру и помогает подбирать привод и крепеж по типоразмеру площадки.
Какие ограничения по давлению и температуре учитывать?
Номинальное давление — Ру/PN 16 кгс/см², диапазон температур — от -25°C до +180°C.
Что проверить перед монтажом фланцевого крана?
Сверьте Dn, размеры фланцев (D, D1, D2), схему отверстий/крепежа и толщину/тип прокладки, затем выполните равномерную затяжку по диагонали.
Как подбирать привод для крана с площадкой ISO 5211?
Подбирают привод по типоразмеру ISO 5211 выбранного Dn и требованиям узла по управлению; для корректной работы учитывают условия эксплуатации и расчетную нагрузку.
Таблица параметров
| DN | d | L | D | D1 | D2 | b | f | H | W | C | ISO 5211 | Z | N/m | Kv |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 36 | 95 | 65 | 45 | 11 | 2 | 89 | 117 | 9 | F03/F04 | 4xM12 | 5 | 20 |
| 20 | 20 | 38 | 105 | 75 | 58 | 11 | 2 | 94 | 117 | 9 | F03/F04 | 4xM12 | 8 | 45 |
| 25 | 25 | 50 | 115 | 85 | 68 | 12 | 2 | 90 | 164 | 11 | F04/F05 | 4xM12 | 10 | 60 |
| 32 | 32 | 53 | 140 | 100 | 78 | 14 | 2 | 100 | 164 | 11 | F04/F05 | 4xM16 | 14 | 100 |
| 40 | 40 | 65 | 150 | 110 | 88 | 15 | 3 | 105 | 203 | 14 | F05/F07 | 4xM16 | 18 | 170 |
| 50 | 50 | 78 | 165 | 125 | 102 | 16 | 3 | 125 | 203 | 14 | F05/F07 | 4xM16 | 25 | 265 |
| 65 | 65 | 98 | 185 | 145 | 122 | 16 | 3 | 140 | 255 | 17 | F07/F10 | 4xM16 | 48 | 510 |
| 80 | 76 | 118 | 200 | 160 | 138 | 18 | 3 | 156 | 255 | 17 | F07/F10 | 8xM16 | 75 | 790 |
| 100 | 94 | 140 | 220 | 180 | 158 | 18 | 3 | 175 | 302 | 17 | F07/F10 | 8xM16 | 110 | 1230 |
