Кран шаровый нержавеющий с площадкой под привод Genebre тип 2528 — шаровый кран с ручным управлением и возможностью установки привода, с фланцевым присоединением. Корпус разборной, двухсоставной, материал корпуса — нержавейка AISI 316. Применяется для перекрытия воды, нефтепродуктов, воздуха, а также в химической промышленности; при подборе согласуют Ду (DN), Ру/PN и присоединительные размеры по таблице параметров.
Ключевые параметры
- Марка крана под привод: Genebre тип 2528
- Тип корпуса: разборной, двухсоставной
- Материал корпуса: нержавейка AISI 316
- Управление: с ручкой, под привод
- Присоединение: фланцевое
- Назначение: кран для перекрытия — вода, нефтепродукты, воздух, химическая промышленность
- Страна производитель: Испания
- Доступные модификации: Номинальный проход Ду (DN): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: Ду (DN), Ру/PN, присоединительные размеры и отверстия (D, A, n x d), строительная длина (L), монтажные размеры (M, H, C x C, h), интерфейс ISO 5211, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите Ду (DN) под трубопровод и ответные фланцы.
- Сверьте Ру/PN по выбранной модификации и условиям применения.
- Если планируется привод, проверьте посадку ISO 5211 и монтажные размеры (C x C, H, h) по таблице.
- Согласуйте присоединительные размеры (D, A) и отверстия под крепеж (n x d) для стыковки с фланцами.
- Для рабочей среды и температурного режима ориентируйтесь на документы (PDF) и выбранное исполнение.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Genebre тип 2528.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый Genebre тип 2528 можно с оформлением заказа на нужную модификацию по Ду (DN) и параметрам применения.
- Помогаем сверять совместимость по присоединению: размеры фланцевого узла и отверстия под крепеж по таблице параметров.
- Если нужен привод, подскажем, как сопоставить интерфейс ISO 5211 и посадочные размеры (C x C, H, h) с выбранным исполнением.
- Для узла удобно подобрать сопутствующие позиции под монтаж: фланцы, прокладки и крепеж без лишних позиций.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите требования по рабочей среде и сценарию управления: ручка или привод.
- Подберите Ду (DN) из доступного ряда под трубопровод и ответные фланцы.
- Согласуйте Ру/PN выбранной модификации с условиями применения.
- Проверьте посадку под привод по ISO 5211 и геометрию фланцевого присоединения по таблице (D, A, n x d, L, M, H, C x C, h).
На что обратить внимание при выборе
- Несовпадение отверстий и размеров фланцев (n x d, D, A) приводит к проблемам при стыковке и затяжке соединения.
- Для привода важно заранее проверить интерфейс ISO 5211 и монтажные размеры, чтобы привод корректно устанавливался.
- Для сред, отличных от воды, заранее уточняют ограничения и применимость по документам (PDF) и выбранному исполнению.
- Шаровые краны обычно используют для режима открыто/закрыто; применение в режимах регулирования выбирают по задаче и условиям эксплуатации.
Справочные рекомендации по подбору (общие ориентиры)
- Сформируйте чек-лист под закупку: Ду (DN), Ру/PN, рабочая среда, фланцевые размеры и требования к управлению (ручка/привод).
- Для фланцевого соединения заранее предусмотрите элементы герметизации и комплект крепежа под выбранные отверстия и размеры.
- Если привод планируется сразу, проверьте посадку ISO 5211 и доступ к обслуживанию привода на месте установки.
- Для повторной замены удобно ориентироваться на присоединительные и монтажные размеры узла, а не только на название изделия.
- Документы (PDF) используйте как опорный источник по условиям эксплуатации, ограничениям и схемам применения.
Ограничения и дисклеймеры
- Кран применяют как запорную арматуру для перекрытия среды; режимы применения выбирают по задаче и условиям эксплуатации.
- Точные параметры зависят от выбранной модификации.
- Перед установкой сверяйте совместимость по фланцевым размерам, Ру/PN и требованиям к управлению (ручка/привод) для выбранного исполнения.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду (DN) без сверки присоединительных размеров и отверстий (n x d) под ответные фланцы.
- Подобрали привод без проверки интерфейса ISO 5211 и монтажных размеров (C x C, H, h) по таблице.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Не подготовили комплект на фланцевый узел (прокладки и крепеж) под выбранные размеры и отверстия.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом сравните выбранную модификацию по Ду (DN), Ру/PN и присоединительным размерам с ответными фланцами.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- При фланцевой установке обеспечьте корректную центровку, установку элементов герметизации и равномерную затяжку крепежа по окружности.
- Если используется привод, проверьте корректность посадки по ISO 5211 и свободный ход ручного/приводного управления без упора.
- После установки выполняют контроль результата по назначению изделия и герметичности узла (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и строительную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый нержавеющий под привод кран шаровый с площадкой ISO 5211 кран шаровый фланцевый PN40 шаровой кран Genebre тип 2528 кран шаровый двухсоставной
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Сверьте требуемые параметры узла (Ду (DN), Ру/PN, присоединительные и монтажные размеры) и уточняйте выбор исполнения по доступным опциям.
Для чего применяется кран Genebre тип 2528?
Кран используют как запорную арматуру для перекрытия потока рабочей среды в трубопроводном узле.
Можно ли поставить привод вместо ручки?
Исполнение предусматривает установку привода; при подборе привода проверяют интерфейс ISO 5211 и монтажные размеры по таблице параметров.
Какие параметры важнее всего сверить для стыковки с фланцами?
Сверяют Ду (DN), Ру/PN, присоединительные размеры (D, A) и отверстия под крепеж (n x d), а также строительную длину (L) для размещения в узле.
Подходит ли кран для воздуха и нефтепродуктов?
Назначение по средам включает воду, нефтепродукты и воздух; для конкретных условий применения дополнительно сверяют ограничения и материалы по документам (PDF) и выбранному исполнению.
Что проверить перед монтажом, чтобы избежать протечек?
Проверяют совпадение размеров и отверстий фланцев, подбирают элементы герметизации и крепеж, обеспечивают центровку и равномерную затяжку по окружности.
Можно ли использовать шаровый кран для регулирования расхода?
Шаровые краны обычно применяют для режима открыто/закрыто; режим регулирования подбирают по задаче и условиям эксплуатации.

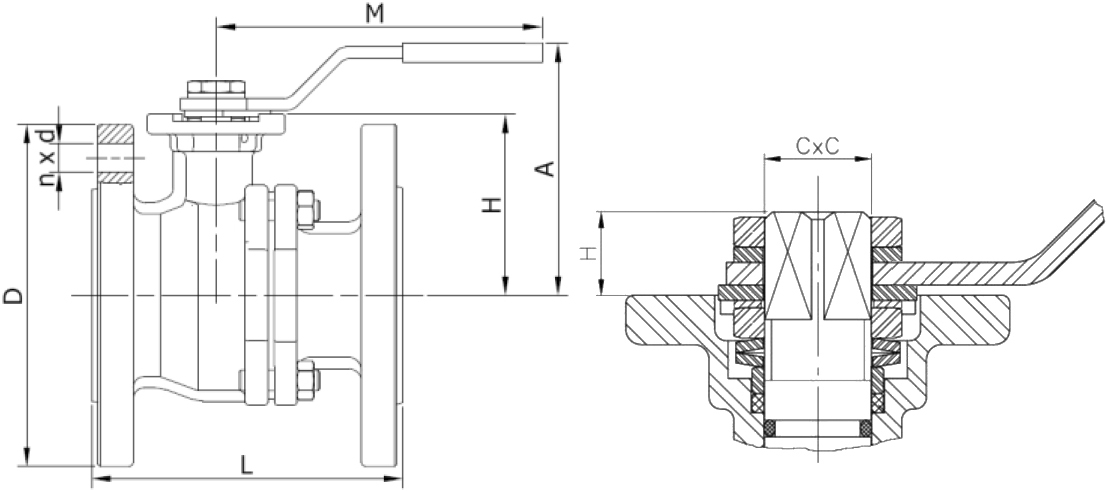

Таблица параметров
| DN | PN | D | A | L | M | n x d | H | C x C | h | ISO 5211 | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 95 | 85 | 115 | 170 | 4 x 14 | 46 | 9 x 9 | 9.5 | F04 | 2.2 |
| 20 | 40 | 105 | 85 | 120 | 170 | 4 x 14 | 51 | 9 x 9 | 10 | F04/F05 | 3.05 |
| 25 | 40 | 116 | 95 | 125 | 170 | 4 x 14 | 57 | 11 x 11 | 11 | F04/F05 | 3.75 |
| 32 | 40 | 140 | 106 | 130 | 200 | 4 x 18 | 71 | 14 x 14 | 15.5 | F05/F07 | 5.75 |
| 40 | 40 | 150 | 110 | 140 | 200 | 4 x 18 | 76 | 14 x 14 | 15.5 | F05/F07 | 7 |
| 50 | 40 | 165 | 118 | 150 | 200 | 4 x 18 | 83 | 14 x 14 | 15.5 | F05/F07 | 9.5 |
| 65 | 16 | 185 | 170 | 170 | 380 | 4 x 18 | 119 | 17 x 17 | 21 | F07/F10 | 14.75 |
| 80 | 16 | 200 | 170 | 180 | 380 | 8 x 18 | 130 | 17 x 17 | 21 | F07/F10 | 18.85 |
| 100 | 16 | 220 | 170 | 190 | 380 | 8 x 18 | 145 | 17 x 17 | 21 | F07/F10 | 26.25 |
| 125 | 16 | 250 | 200 | 325 | 520 | 8 x 18 | 163 | 27 x 27 | 34 | F10/F12 | 38 |
| 150 | 16 | 285 | 220 | 350 | 620 | 8 x 22 | 180 | 27 x 27 | 34 | F10/F12 | 51 |
| 200 | 16 | 340 | 345 | 400 | 800 | 12 x 22 | 253 | 27 x 27 | 26 | F12/F14 | 115.5 |
