Кран шаровый для пара Breeze 11с38п1 — шаровый запорный кран со стальным цельносварным корпусом, ручным управлением и фланцевым присоединением. Применяется как запорное устройство для полного перекрытия потока воды и пара, а также рабочих сред, указанных в документации. Диапазон температур: от -30ºС до +200ºС.
Ключевые параметры
- Марка ручного крана: Breeze 11с38п1
- Серия: BREEZE Steam
- Тип корпуса: цельносварной
- Материал корпуса: сталь 20
- Управление: с ручкой
- Присоединение: фланцевое
- Диапазон температур: от -30ºС до +200ºС
- Рабочая среда: вода, нафтопродукты, инертные газы, пар
- Класс герметичности: класс "А" по ДСТУ EN 12266-1:2015
- Доступные модификации: Номинальный проход, Ду (Dn): 20, 25, 32, 40, 50, 65, 80, 100, 125, 150. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: DN, D, PN, L, H, A, DF1, DF2, DF3, количество отверстий, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите DN по трубопроводу и сопоставьте параметры по строке в таблице параметров.
- Проверьте PN для выбранного DN, чтобы не ошибиться с допуском по давлению.
- Сверьте присоединительные размеры фланцев и количество отверстий под крепеж.
- Убедитесь, что рабочая среда и температурный диапазон подходят под условия эксплуатации.
- Заложите в узел прокладки и крепеж под фланцевое соединение.
Важно про изображения

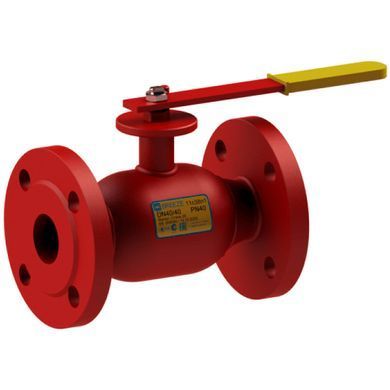

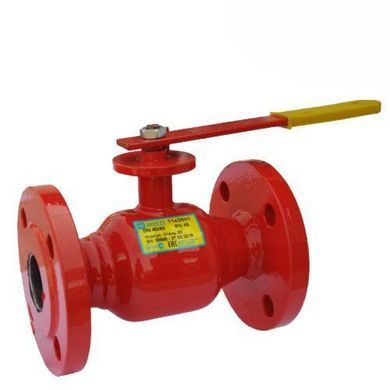

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Breeze 11с38п1.
Почему удобно заказывать в БОЙЛЕР.УА
- Заказать кран шаровый для пара Breeze 11с38п1 можно с выбором нужного DN и сверкой параметров по таблице.
- Поможем пройти проверку совместимости по фланцевому присоединению и монтажным размерам без подмены фактов общими формулировками.
- Подскажем, что именно сверять по PN и габаритам для выбранного DN, чтобы избежать ошибок на стыковке узла.
- Для закупок и согласования можно сразу опираться на техдокументацию и параметры исполнения, чтобы корректно закрыть спецификацию.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите DN по проекту или по параметрам трубопровода.
- Сверьте PN для выбранного DN и оцените допустимость по давлению в узле.
- Проверьте размеры фланцев (DF1/DF2/DF3) и количество отверстий под крепеж для стыковки с ответными элементами.
- Уточните условия применения по рабочей среде и температуре, затем фиксируйте выбранный DN для заказа.
На что обратить внимание при выборе
- PN может отличаться в зависимости от DN — сверяйте именно строку вашего типоразмера.
- Фланцевые присоединительные размеры и схема отверстий важны не меньше DN: несовпадение приводит к невозможности сборки узла.
- Кран используют как запорное устройство; применение в режиме регулирования и дросселирования не допускается.
- При наличии механических примесей в среде учитывайте риск повреждения уплотняющих поверхностей и заранее планируйте защиту узла.
Справочные рекомендации по подбору (общие ориентиры)
- Перед заказом подготовьте короткую заявку: DN, требуемый PN, рабочая среда и температурный режим.
- Согласуйте комплект фланцевого соединения до поставки: прокладки и крепеж под выбранные размеры и количество отверстий.
- Заранее проверьте доступ к ручке в месте установки и возможность полного поворота для открытия/закрытия.
- При необходимости предусмотрите опоры или компенсаторы, чтобы исключить нагрузку трубопровода на кран.
- Для согласования в B2B держите под рукой документы и параметры исполнения, чтобы исключить подмену типоразмера при повторных закупках.
Ограничения и дисклеймеры
- Кран применяют как запорное устройство для полного перекрытия потока; режим регулирования и дросселирования не используют.
- Точные параметры зависят от выбранной модификации.
- Не допускается устранять перекосы фланцев трубопровода за счет натяга (деформации) фланцев арматуры.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали DN, но не проверили PN для этого DN и столкнулись с несоответствием по допуску давления.
- Не сверили DF1/DF2/DF3 и количество отверстий, из-за чего фланцевое соединение не собирается с ответными элементами.
- Планировали использовать кран в режиме регулирования, что приводит к некорректной эксплуатации запорной арматуры.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не обеспечили соосность фланцев и равномерную затяжку крепежа, что приводит к перекосу уплотнения.
- Не предусмотрели защиту от механических примесей в среде и получили ускоренный износ уплотнений.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом очистите присоединительные участки трубопровода от грязи, песка, окалины и посторонних включений.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с обеспечением соосности, прокладками и равномерной затяжкой крепежа без перекоса уплотнения.
- Кран не должен нести нагрузки от трубопровода; при необходимости используют опоры или компенсаторы.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый для пара кран шаровый фланцевый для пара кран Breeze 11с38п1 кран шаровый стальной цельносварной кран запорный шаровый фланцевый
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший DN из доступных модификаций и сопоставьте ключевые параметры по таблице, чтобы сохранить совместимость по присоединению и монтажным размерам.
Для каких сред подходит кран Breeze 11с38п1?
Кран применяется для воды и пара; также допускаются нафтопродукты и инертные газы в пределах условий эксплуатации.
Можно ли использовать кран как регулирующий?
Нет, кран используют как запорное устройство для полного перекрытия потока; режим регулирования и дросселирования не применяют.
Что важно сверить по фланцевому соединению перед заказом?
Помимо DN, сверяют присоединительные размеры фланцев и количество отверстий под крепеж, чтобы исключить несоответствие с ответными элементами.
Что учесть при гидравлических испытаниях трубопровода?
При гидравлическом испытании трубопровода на прочность кран должен быть открыт.
Какая базовая профилактика помогает избежать заклинивания шарового крана?
Для профилактики рекомендуется несколько раз в год выполнить 2–3 цикла “открыто-закрыто”, если это допустимо для режима эксплуатации.

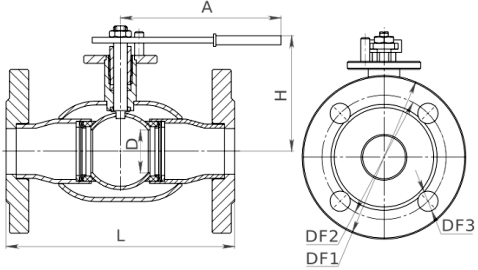

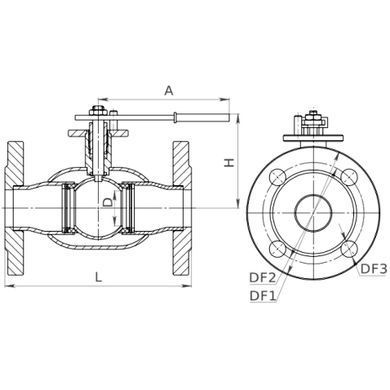

Таблица параметров
| DN | D | PN | L | H | A | DF1 | DF2 | DF3 | Кол-во отв. | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 40 | 150 | 85 | 162 | 105 | 75 | 14 | 4 | 2.9 |
| 25 | 25 | 40 | 160 | 89 | 162 | 115 | 85 | 14 | 4 | 3.5 |
| 32 | 32 | 40 | 180 | 97 | 207 | 135 | 100 | 18 | 4 | 4.9 |
| 40 | 40 | 40 | 200 | 103 | 207 | 145 | 110 | 18 | 4 | 6 |
| 50 | 50 | 40 | 230 | 109 | 207 | 160 | 125 | 18 | 4 | 8.1 |
| 65 | 65 | 25 | 270 | 123 | 266 | 180 | 145 | 18 | 8 | 10.7 |
| 80 | 80 | 25 | 280 | 132 | 376 | 195 | 160 | 18 | 8 | 13.4 |
| 100 | 100 | 25 | 300 | 162 | 513 | 230 | 190 | 22 | 8 | 21.5 |
| 125 | 125 | 25 | 325 | 180 | 513 | 270 | 220 | 26 | 8 | 31 |
| 150 | 150 | 25 | 400 | 261 | 793 | 300 | 250 | 26 | 8 | 44.2 |
