Кран шаровый для пара Breeze 11с32п1 — шаровый кран с ручным управлением, стальной, с фланцевым присоединением. Применяется для перекрытия воды и пара. Конструктивное исполнение корпуса — цельносварное, с зауженным проходом.
Ключевые параметры
- Марка ручного крана: Breeze 11с32п1
- Серия: BREEZE Steam
- Тип корпуса: цельносварной, зауженный проход
- Материал корпуса: сталь 20
- Управление: с ручкой
- Присоединение: фланцевое
- Диапазон температур: от -30ºС до +200ºС
- Рабочая среда: вода, пар, нефтепродукты, инертные газы
- Страна производитель: Украина
- Доступные модификации: Номинальный проход, Ду (Dn): 25/20, 32/25, 40/32, 50/40, 65/50, 80/65, 100/80, 125/100, 150/125, 200/150. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: DN, D, L, H, PN, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите DN под вашу линию, затем сопоставьте диаметр прохода D и монтажное пространство по габаритам.
- Сверьте PN по выбранному DN и сопоставьте с расчетными условиями узла.
- Учитывайте температурный режим и рабочую среду, чтобы исполнение соответствовало задаче по пару и воде.
- Проверьте массу выбранного типоразмера и требования к опорам/разгрузке, если узел чувствителен к нагрузкам.
- Для фланцевого соединения заранее подготовьте ответные фланцы, прокладки и крепеж под выбранный типоразмер.
Важно про изображения
Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии Breeze 11с32п1.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый для пара Breeze 11с32п1 можно с оформлением заказа на выбранный DN и сверкой параметров по таблице.
- Поможем согласовать применение под воду и пар с учетом условий узла и режима перекрытия.
- Подскажем, как проверить PN и габариты типоразмера, чтобы избежать ошибок по монтажному месту и нагрузке.
- Помогаем подготовить данные для подбора и заявки: DN, параметры по таблице, среда и температурный режим.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите требуемый DN и выберите соответствующую модификацию из доступного ряда.
- Сопоставьте PN выбранного DN с расчетными условиями узла, не заменяя проверку ориентиром “по привычке”.
- Проверьте монтажные размеры L и H, чтобы кран корректно встал по длине и обеспечивал доступ к ручке.
- Оцените массу выбранного типоразмера и заранее решите вопрос разгрузки, если это критично для узла.
На что обратить внимание при выборе
- Для паровых линий важно, чтобы температурный режим и условия узла соответствовали применению по пару, а арматура использовалась как запорная.
- Если узел ограничен по месту, ключевой риск — несоответствие габаритов и неудобный доступ к ручке.
- При фланцевом подключении частая причина проблем — неверно подобранные прокладки и крепеж под типоразмер и условия.
- Для узлов с загрязнениями среды учитывайте риск повреждения уплотняющих поверхностей при попадании механических примесей.
Справочные рекомендации по подбору (общие ориентиры)
- Перед закупкой сформируйте краткую заявку: DN, требования по PN, среда и температурный режим, а также ограничения по месту установки.
- Если требуется периодическое обслуживание, заранее обеспечьте доступ к ручному управлению и возможность визуального осмотра.
- Для фланцевого соединения согласуйте комплект: ответные фланцы, прокладки и крепеж, чтобы не собирать узел из случайных позиций.
- При подборе на замену сопоставляйте не только DN, но и монтажные размеры, чтобы избежать переделок трубопровода.
- Если узел требует паспортной привязки, подготовьте комплект документов под закупку заранее.
Ограничения и дисклеймеры
- Кран применяют как запорное устройство для полного перекрытия потока; режим регулирования и дросселирования не используют.
- Точные параметры выбранного типоразмера сверяйте по таблице параметров перед закупкой и монтажом.
- Для паровых узлов учитывайте требования к узлу по эксплуатации и обслуживанию, включая доступ к ручному управлению.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали DN без сверки монтажных размеров L и H, из-за чего кран не помещается или неудобен в эксплуатации.
- Не проверили PN по выбранному DN и столкнулись с несоответствием условиям узла.
- Подобрали фланцевое соединение без согласования прокладок и крепежа, что приводит к протечкам или перекосам при сборке.
- Не сверили назначение и условия эксплуатации.
- Для B2B не подготовили комплект документов под закупку и приемку, из-за чего затягивается согласование заявки.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом обеспечьте чистоту присоединительных поверхностей и отсутствие перекоса, чтобы не нагружать корпус и фланцевое соединение.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Крепеж фланцев затягивают равномерно, с контролем соосности и без перекоса уплотнения.
- После установки выполните проверку хода ручки на открыто/закрыто и контроль герметичности узла.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты.
- Схемы/чертежи и монтажную длину (если применимо).
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, комплектность.
Под какими названиями встречается в каталогах:
кран шаровый для пара кран шаровый фланцевый кран шаровый стальной кран шаровый с ручкой Breeze 11с32п1
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Выберите ближайший DN из доступных модификаций и сопоставьте ключевые параметры по таблице, чтобы сохранить совместимость по монтажному месту и условиям узла.
Для каких сред подходит кран Breeze 11с32п1?
Для воды, пара, нефтепродуктов и инертных газов в пределах условий эксплуатации.
Можно ли использовать шаровый кран как регулирующий?
Нет, его используют как запорное устройство для полного перекрытия потока; режим регулирования и дросселирования не применяют.
Как пользоваться таблицей параметров при выборе типоразмера?
Выберите строку по DN и сопоставьте D, L и H с трубопроводом и монтажным пространством; затем проверьте PN и массу типоразмера для оценки условий узла и нагрузки.
Что проверить перед монтажом фланцевого крана с ручкой?
Сопоставьте DN и параметры выбранного типоразмера по таблице, проверьте доступ к ручке, подготовьте прокладки и крепеж, а перед сборкой убедитесь в чистоте фланцевых поверхностей и отсутствии перекоса.
Какой температурный диапазон у Breeze 11с32п1?
От -30ºС до +200ºС.
Как снизить риск заклинивания при эксплуатации?
Избегайте работы с механическими примесями в среде и периодически выполняйте несколько циклов «открыто-закрыто», чтобы сохранить подвижность запорного узла.

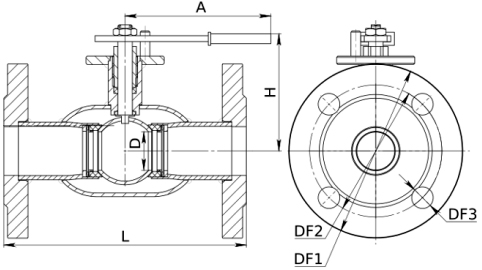

Таблица параметров
| DN | D | PN | L, мм | H, мм | Вес, кг |
|---|---|---|---|---|---|
| 25 | 20 | 40 | 160 | 85 | 3.5 |
| 32 | 25 | 40 | 180 | 89 | 4.4 |
| 40 | 32 | 40 | 200 | 97 | 5.8 |
| 50 | 40 | 40 | 230 | 103 | 7.5 |
| 65 | 50 | 25 | 270 | 109 | 9.7 |
| 80 | 65 | 25 | 280 | 123 | 11.7 |
| 100 | 80 | 25 | 300 | 132 | 17.5 |
| 125 | 100 | 25 | 350 | 162 | 27.4 |
| 150 | 125 | 25 | 350 | 180 | 34.5 |
| 200 | 150 | 25 | 400 | 261 | 52.3 |
