Кран шаровый чугунный T.I.S. Ду 15 — фланцевый шаровый кран с ручным управлением для перекрытия потока воды и воздуха. При выборе учитывают DN, номинальное давление и температурный диапазон, а также совместимость фланцевого соединения по типоразмеру. Для сверки используйте таблицу параметров и чертеж.
Ключевые параметры
- Марка ручного крана: T.I.S. тип 072122016
- Тип корпуса: разборной, двухсоставной
- Материал корпуса: чугун
- Управление: с ручкой
- Присоединение: фланцевое
- Номинальное давление: 16 кгс/см²
- Диапазон температур: от -10°C до +120°C
- Кран для перекрытия: вода, воздух
- Страна производитель: Италия
- Покрытие: эпоксидное порошковое, RAL 5002, 50 мкм
- Доступные модификации: Номинальный проход, Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: параметры, зависящие от выбранного DN. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Сначала определите DN по проекту или по месту установки и выберите нужный типоразмер.
- Проверьте, что PN и температурный режим подходят под условия работы узла.
- Сопоставьте фланцы по типоразмеру и схеме отверстий, чтобы соединение собиралось без переделок.
- Убедитесь, что есть доступ для поворота рукоятки в крайние положения после монтажа.
- Подберите уплотнение и крепеж под фланцевое соединение до закупки, чтобы не останавливать сборку.
Важно про изображения

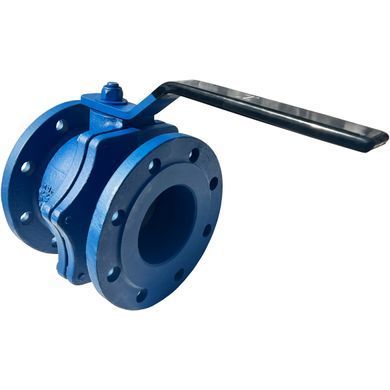

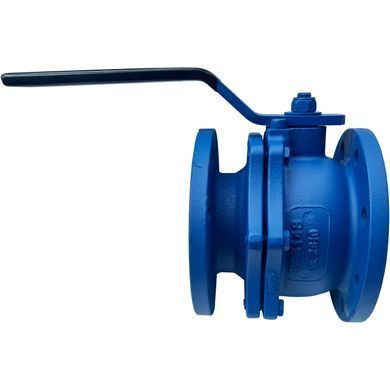

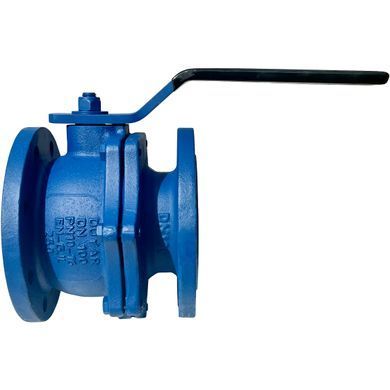

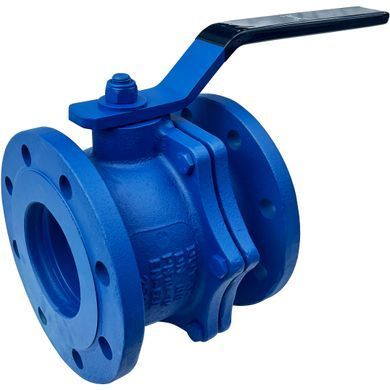

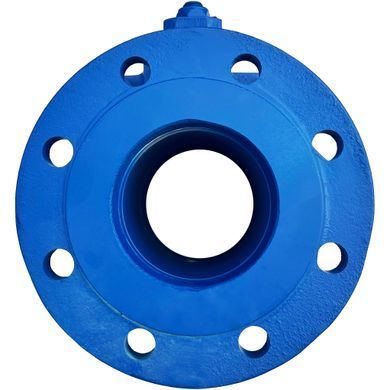

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии T.I.S. тип 072122016.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый T.I.S. можно с оформлением заказа на выбранный DN и сверкой совместимости фланцевого соединения под задачу.
- Поможем сопоставить ключевые параметры для корректного подбора исполнения под условия применения.
- Подскажем, какие проверки по монтажу и доступу к ручке стоит учесть до установки в узле.
- Удобно укомплектовать узел сопутствующими позициями: прокладки и крепеж под фланцевое соединение.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Для B2B-закупок удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Выберите DN из доступных значений и зафиксируйте его в заявке, чтобы не перепутать типоразмер при заказе.
- Сверьте PN и температурный режим с условиями эксплуатации, особенно если режим отличается от типового.
- Проверьте совместимость фланцев по типоразмеру и схеме отверстий, чтобы исключить несостыковки при сборке.
- Оцените место установки: будет ли доступ к рукоятке и достаточно ли пространства для ее поворота.
На что обратить внимание при выборе
- Несовпадение фланцев по схеме отверстий часто приводит к вынужденной замене ответных деталей или переделке узла.
- Даже при подходящем DN у разных исполнений могут отличаться габариты, поэтому перед закупкой сверяйтесь с таблицей параметров.
- Если кран планируется ставить в ограниченном пространстве, заранее оценивают удобство управления рукояткой после монтажа.
- Для сред, отличных от воды и воздуха, совместимость по материалам и условиям применения проверяют до установки.
Справочные рекомендации по подбору (общие ориентиры)
- Планируйте узел комплектно: кран, ответные фланцы, уплотнение и крепеж под один типоразмер.
- Для закупки заранее подготовьте перечень проверок: DN, PN, температурный режим, доступ к ручке, совместимость фланцев.
- Если в проекте есть требования к стандартам присоединения и испытаниям, сверяйте их с документами на изделие.
- При приемке полезно сверить соответствие выбранному DN и целостность уплотнительных поверхностей фланцев.
- Для повторяемых закупок фиксируйте выбранное исполнение и параметры в спецификации, чтобы исключить замену на другой типоразмер.
Ограничения и дисклеймеры
- Перед выбором и установкой проверяют совместимость по DN, PN и параметрам фланцевого соединения.
- Точные параметры и состав опций зависят от выбранной модификации.
- Для сред, отличных от воды и воздуха, совместимость по условиям применения проверяют заранее.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали DN без увязки с ответными фланцами и схемой отверстий, из-за чего соединение не собирается.
- Не проверили PN и температурный режим под условия эксплуатации, а затем столкнулись с ограничениями при применении.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Заказали прокладки и крепеж без увязки с фланцевым исполнением, что приводит к повторной сборке.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом проверьте доступ к рукоятке и возможность обслуживания узла после установки.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- Фланцевое соединение собирают с подходящим уплотнением и равномерной затяжкой крепежа по диагонали, чтобы избежать перекоса.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Документы (PDF)
Что полезно проверить в паспорте (PDF)
- Присоединительные размеры и габариты по выбранному DN.
- Стандарты присоединения и испытаний, если они важны для проекта.
- Номинальное давление (PN/Ру) и примечания по применению.
- Условия эксплуатации и ограничения.
- Материалы, устройство узлов, покрытие и комплектность.
Под какими названиями встречается в каталогах:
кран шаровый фланцевый кран шаровый чугунный кран шаровый PN16 кран шаровый T.I.S. кран шаровый для воды и воздуха
Смотрите также
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Подбирайте ближайший вариант только после сверки DN, параметров фланцевого присоединения и ключевых ограничений по применению.
Для каких сред подходит кран?
Кран предназначен для перекрытия воды и воздуха; для иных сред совместимость по условиям применения проверяют до установки.
Что важно проверить по фланцам перед закупкой?
Проверяют соответствие DN, совместимость по схеме отверстий и корректный подбор уплотнения и крепежа под фланцевое соединение.
На что влияет выбор DN в эксплуатации?
DN определяет типоразмер присоединения и влияет на подбор ответных деталей, габариты установки и условия компоновки узла.
Какие проверки полезно сделать перед монтажом?
Проверяют доступ к рукоятке, комплектность по уплотнению и крепежу, а также отсутствие перекоса при затяжке фланцевого соединения.
Что чаще всего упускают при выборе шарового крана с ручкой?
Часто забывают проверить, что после установки рукоятка сможет свободно поворачиваться в крайние положения и останется доступ для обслуживания.
Какие параметры обычно фиксируют в заявке на закупку?
Обычно фиксируют марку/тип, DN, PN и тип присоединения, чтобы исключить замену типоразмера и несостыковки по фланцам.
Таблица параметров
Как пользоваться таблицей: выберите строку по DN и сверяйте значения по соответствующим колонкам (G, K, D, n-d, b, L, H, T и «Вес, кг») для выбранного типоразмера.
| DN | G | K | D | n-d | b | L | H | T | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 65 | 85 | 115 | 4-14 | 16 | 125 | 103 | 155 | 3.5 |
| 32 | 76 | 100 | 140 | 4-19 | 18 | 130 | 110 | 190 | 5.5 |
| 40 | 84 | 110 | 150 | 4-19 | 18 | 140 | 120 | 190 | 6.5 |
| 50 | 99 | 125 | 165 | 4-19 | 20 | 150 | 130 | 260 | 9 |
| 65 | 118 | 145 | 185 | 4-19 | 20 | 170 | 140 | 260 | 12 |
| 80 | 132 | 160 | 200 | 8-19 | 22 | 180 | 155 | 465 | 15.5 |
| 100 | 156 | 180 | 220 | 8-19 | 24 | 190 | 170 | 465 | 21 |

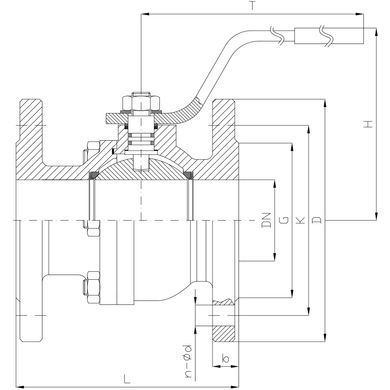

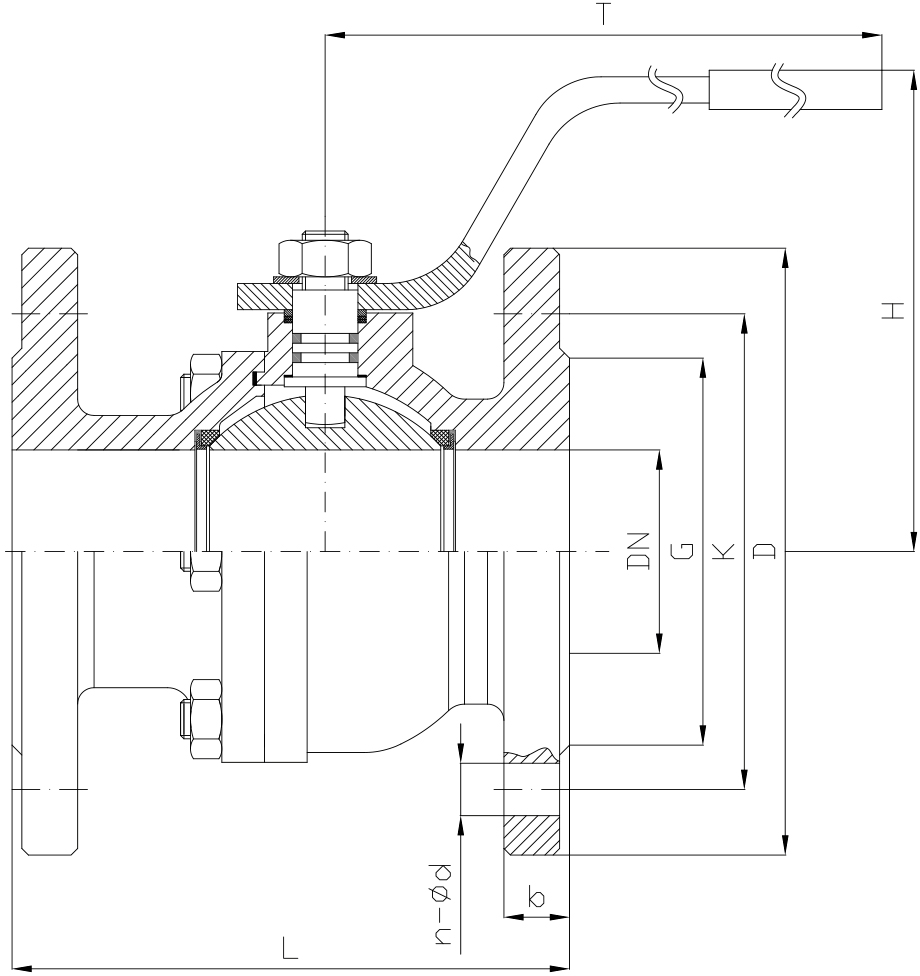

Чертеж
Чертеж удобен для финальной проверки компоновки и парности при установке. Перед монтажом сопоставьте выбранный DN и основные габариты с чертежом.
