Кран шаровый Breeze 11с38п — шаровый кран с фланцевым присоединением и ручным управлением. Корпус цельносварной, материал корпуса — сталь 20. Применяется как запорная арматура для перекрытия воды, газа (сертификат) и нефтепродуктов; при выборе согласуют номинальный проход Ду (DN), Ру/PN и присоединительные размеры по таблице параметров.
Ключевые параметры
- Марка ручного крана: Breeze 11с38п
- Тип корпуса: цельносварной
- Материал корпуса: сталь 20
- Управление: с ручкой
- Присоединение: фланцевое
- Назначение: кран для перекрытия — вода, газ (сертификат), нефтепродукты
- Страна производитель: Украина
- Доступные модификации: Номинальный проход Ду (Dn): 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150. Набор опций зависит от выбранной модификации.
- Параметры по модификациям: Ду (DN), Ру/PN, строительная длина, диапазон температур, присоединительные и габаритные размеры (D, L, H, A, DF1, DF2, DF3), количество отверстий, вес. Сверяйте характеристики для выбранной модификации.
Коротко по выбору
- Выберите модификацию по Ду (DN) в соответствии с трубопроводом и ответными фланцами.
- Сверьте Ру/PN и диапазон температур по выбранной модификации и условиям эксплуатации.
- Проверьте присоединительные размеры и количество отверстий фланца по таблице параметров.
- Уточните, что рабочая среда соответствует назначению крана (вода, газ, нефтепродукты).
- Если кран планируется для газа, учитывайте требование по сертификации для газовой среды.
Важно про изображения

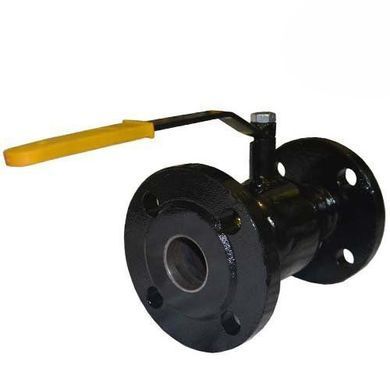

Внимание: визуальное исполнение изделия может отличаться от фото в зависимости от модификации и типоразмера. Фотография служит ознакомительной иллюстрацией для серии кранов шаровых Breeze 11с38п.
Почему удобно заказывать в БОЙЛЕР.УА
- Купить кран шаровый Breeze 11с38п можно с оформлением заказа на нужную модификацию по Ду (DN) и параметрам применения.
- Поможем сверить совместимость по фланцевому присоединению: присоединительные размеры, отверстия и посадочные параметры по таблице.
- Подскажем, какие характеристики важно сопоставить для вашей среды применения: назначение, Ру/PN и температурный диапазон по выбранной модификации.
- Для закупки под задачи монтажа удобно ориентироваться на таблицу параметров и согласовать комплект под узел без лишних позиций.
- Для юрлиц (B2B): безнал, счёт/КП, закрывающие документы; мы — плательщик НДС.
- Удобно закрывать спецификацию: арматура, трубы, фитинги и комплектующие в одной логике подбора.
Как выбрать подходящий вариант
- Определите требуемый Ду (DN) по трубопроводу и ответным фланцам, затем выберите модификацию из доступного ряда.
- Сопоставьте Ру/PN и температурный диапазон выбранной модификации с условиями эксплуатации.
- Проверьте присоединительные параметры (D, DF1, DF2, DF3) и количество отверстий по таблице, чтобы исключить несоответствие фланцев.
- Уточните назначение по рабочей среде: вода, газ (сертификат) или нефтепродукты.
На что обратить внимание при выборе
- Несовпадение присоединительных размеров или количества отверстий приводит к проблемам при установке на ответный фланец.
- Для газа важно учитывать сертификацию под газовую среду и корректность подбора по условиям применения.
- Если планируется частое переключение, проверьте удобство доступа к ручке и возможность полного поворота без упора.
- Шаровые краны обычно используют как запорные; для режимов дросселирования и регулирования подбирают решение по задаче.
Справочные рекомендации по подбору (общие ориентиры)
- Перед заказом зафиксируйте список проверок: Ду (DN), Ру/PN, рабочая среда, температурный режим и присоединительные размеры фланца.
- Сверяйте габаритные и присоединительные параметры по таблице, чтобы заранее оценить размещение в узле и доступ к обслуживанию.
- Для фланцевых соединений заранее предусмотрите корректную сборку узла: комплект крепежа и элементы герметизации под тип соединения.
- Если требуется подтверждение применимости для газа, заранее согласуйте документы и требования к сертификации под газовую среду.
- Для плановых замен удобнее подбирать кран по параметрам узла, а не только по названию изделия.
Ограничения и дисклеймеры
- Кран применяют как запорную арматуру для перекрытия среды; режимы применения выбирают по задаче и условиям эксплуатации.
- Точные параметры и состав опций зависят от выбранной модификации.
- Перед установкой сверяйте совместимость по присоединительным размерам, Ру/PN и рабочей среде выбранного исполнения.
- При наличии — сверяйте документацию, паспорта и таблицы параметров.
Типовые ошибки при выборе и закупке
- Выбрали Ду (DN) без сверки присоединительных параметров фланца и количества отверстий.
- Не сопоставили Ру/PN и температурный диапазон выбранной модификации с условиями эксплуатации.
- Не учли, что параметры зависят от модификации (выбрали “по названию”).
- Не сверили назначение и условия эксплуатации.
- Для газа не уточнили требования к применению и подтверждение по сертификации для газовой среды.
Рекомендации по монтажу и установке (общие ориентиры)
- Перед монтажом сравните выбранную модификацию по Ду (DN) и присоединительным размерам с ответными фланцами.
- Перед установкой/использованием сверяют совместимость: назначение, место установки, требования узла и условия эксплуатации.
- При сборке фланцевого соединения обеспечьте корректную центровку и равномерную затяжку крепежа по окружности.
- После монтажа проверьте работоспособность: полный ход ручки и отсутствие заеданий, затем выполните контроль герметичности узла.
- После установки/применения выполняют контроль результата по назначению изделия и регламенту объекта (если применимо).
Под какими названиями встречается в каталогах:
кран шаровый фланцевый кран шаровый стальной фланцевый кран шаровый Breeze 11с38п кран фланцевый шаровый с ручкой кран запорный шаровый фланцевый
FAQ
Доступны ли все сочетания опций?
Набор доступных опций зависит от выбранной модификации; не все сочетания могут быть доступны.
Что делать, если нужной модификации нет в списке?
Сверьте требования по Ду (DN), Ру/PN и присоединительным размерам, затем уточняйте выбор исполнения по доступным опциям.
Для чего используется кран шаровый Breeze 11с38п?
Кран используют как запорную арматуру для перекрытия потока рабочей среды в трубопроводном узле.
Для каких сред подходит этот кран?
Назначение по средам: вода, газ (сертификат), нефтепродукты.
Как проверить совместимость по фланцам перед заказом?
Сверяют Ду (DN), Ру/PN и геометрию присоединения: присоединительные размеры и количество отверстий по таблице параметров, затем сопоставляют с ответным фланцем.
Где смотреть присоединительные и габаритные размеры?

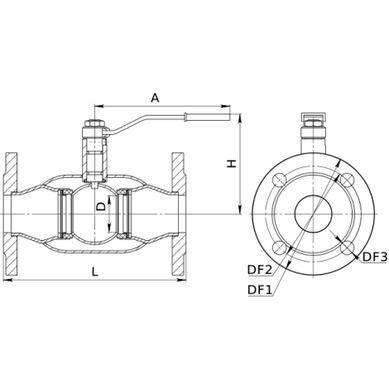

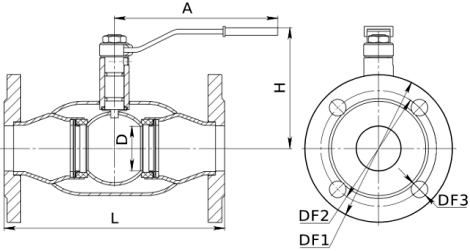

Для каждой модификации ориентируются на таблицу параметров: D, L, H, A, DF1, DF2, DF3, количество отверстий и другие позиции.
Можно ли использовать шаровый кран для регулирования расхода?
Шаровые краны обычно применяют для открыто/закрыто; режим регулирования подбирают по задаче и условиям эксплуатации.
Что проверить перед установкой?
Перед монтажом проверяют совпадение Ду (DN), Ру/PN и присоединительных размеров с ответными фланцами, а также соответствие рабочей среде и условиям применения выбранного исполнения.
Таблица параметров
| DN | D | PN | L | H | A | DF1 | DF2 | DF3 | кол. отв. | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 40 | 130 | 75 | 124 | 95 | 65 | 14 | 4 | 1.8 |
| 20 | 20 | 40 | 150 | 94 | 130 | 105 | 75 | 14 | 4 | 2.6 |
| 25 | 25 | 40 | 160 | 80 | 165 | 115 | 85 | 14 | 4 | 3.4 |
| 32 | 32 | 40 | 180 | 86 | 235 | 135 | 100 | 18 | 4 | 4.5 |
| 40 | 40 | 40 | 200 | 114 | 239 | 145 | 110 | 18 | 4 | 5.7 |
| 50 | 50 | 40 | 230 | 120 | 239 | 160 | 125 | 18 | 4 | 7.8 |
| 65 | 65 | 25 | 270 | 126 | 273 | 180 | 145 | 18 | 8 | 10.5 |
| 80 | 80 | 25 | 280 | 136 | 382 | 195 | 160 | 18 | 8 | 13.1 |
| 100 | 100 | 25 | 300 | 151 | 543 | 230 | 190 | 22 | 8 | 19.8 |
| 125 | 125 | 25 | 325 | 169 | 543 | 270 | 220 | 26 | 8 | 29.6 |
| 150 | 150 | 25 | 400 | 191 | 780 | 300 | 250 | 26 | 8 | 41.4 |
